车载备胎固定支撑支架结构设计

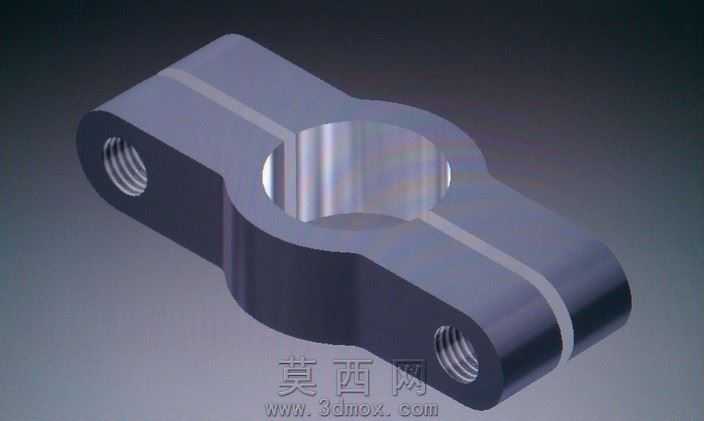

本作品为车载备胎固定用支撑支架的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全特征构建，建模过程严格遵循机械加工工艺逻辑，先绘制支架主体的对称截面草图，通过拉伸命令生成基础块体，再对中间用于穿装备胎固定转轴的大直径通孔执行切除拉伸，孔壁预留后续衬套安装的配合公差，保证装配后转轴转动顺畅无卡滞。两端的同轴螺纹孔采用异形孔向导命令精准生成，螺纹参数匹配标准车载固定螺栓规格，建模时同步添加螺纹收尾特征，还原真实机加工螺纹的结构细节，避免简化模型带来的装配干涉问题。渲染阶段赋予支架主体哑光黑色金属材质，模拟实际产品表面发黑防锈处理的质感，对中间通孔内壁、两端螺纹孔的加工面设置高反光金属材质，区分粗加工面与精加工面的视觉差异，场景采用三点布光方案，主光源从侧上方投射突出支架的棱边结构与轮廓，辅光源补光弱化暗部死黑，背光源勾勒零件边缘提升立体感，渲染输出的效果图清晰呈现零件的结构比例与表面质感。结构设计上采用对称式布局，中间大孔为核心承载位，两端螺纹孔用于将支架固定在车身底盘的安装位，主体棱边全部添加R2圆角过渡，既消除机加工后的锐边毛刺，也能降低应力集中风险，提升支架长期承受颠簸载荷的结构强度，主体表面的两条凸起加强筋沿受力方向布置，在不增加整体壁厚的前提下提升零件的抗弯扭性能，兼顾轻量化与结构强度要求。设计思路围绕车载备胎支架的实际使用场景展开，充分考虑车辆行驶过程中颠簸、振动带来的交变载荷，所有安装孔位的位置度严格匹配通用车型底盘安装孔距，具备良好的通用性，整体结构无复杂异形曲面，适配常规铣削、钻削加工工艺，可直接导出工程图用于生产制造，模型特征树保留完整建模步骤，参数可编辑调整，方便后续根据不同车型的安装需求修改孔距、孔径等核心尺寸。
