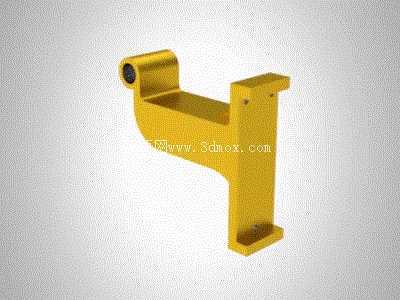

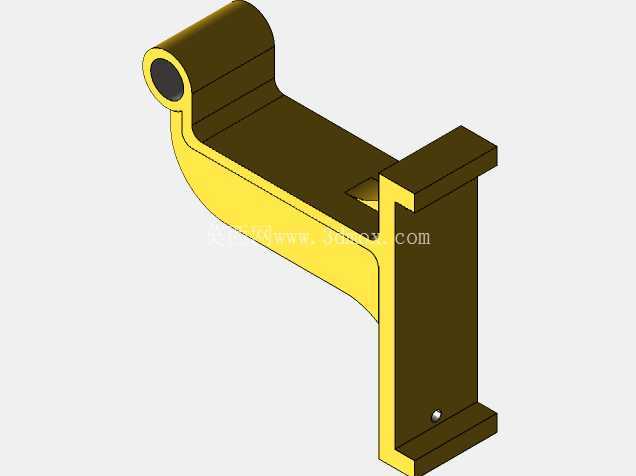

L型带铰接座支撑固定支架结构

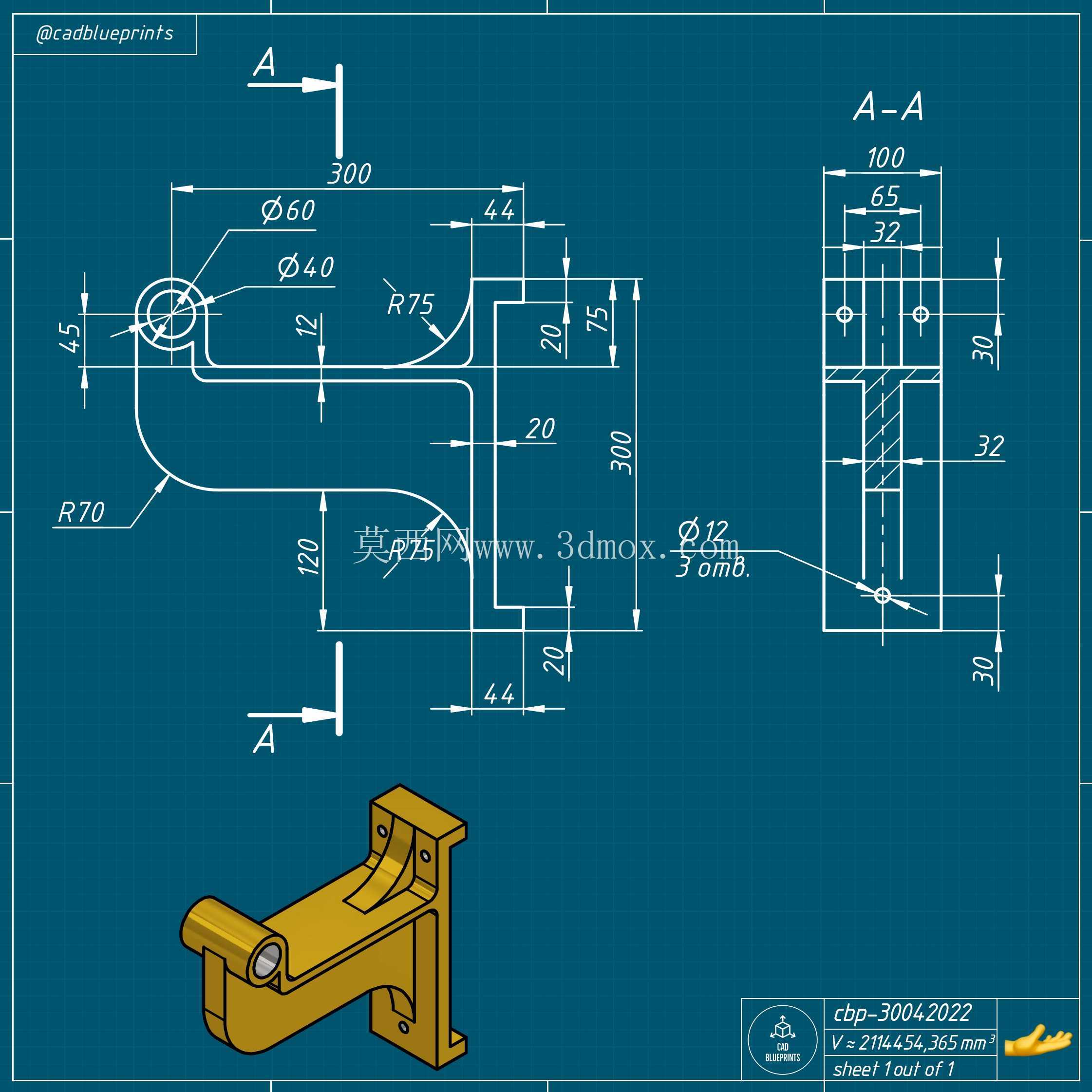

　　该构件属于设备配套的支撑固定类结构件，日常多应用在轻工输送线侧边挡料机构、小型工装夹具的定位支撑单元、非标自动化设备的外置传感器安装架等场景中，核心作用是为配套的铰接转动部件提供稳定的安装基准，同时承担垂直方向的静载荷与小幅摆动带来的交变载荷，避免被支撑部件在运行过程中出现位置偏移、振动松脱的问题。从结构设计逻辑来看，整体采用L型变截面布局，上端设置带通孔的铰接耳座，孔位做了同轴度公差约束，可直接配套标准销轴与需要实现小角度摆动的功能部件连接，耳座与竖臂的过渡位置做了圆弧加厚处理，能有效分散铰接部位转动时产生的应力集中，避免长期往复摆动出现根部断裂的问题。

　　竖臂主体采用等厚矩形截面设计，在保证整体抗弯强度的前提下尽可能控制构件自重，竖臂朝向安装侧的端面设置了两个定位沉孔，安装时可先通过定位销完成构件的位置预固定，再穿入锁紧螺栓完成紧固，能大幅降低现场安装的对位难度，减少装配调整时间。下端的安装底板向前后两侧延伸出安装边，底板上预留了两个贯穿的安装孔，孔位间距按照常规工业铝型材的槽距标准设计，可直接适配市面主流规格的工业铝型材机架、钢板焊接机架的安装面，不需要额外加工转接板即可完成固定。

　　设计过程中针对安装边界做了明确约束：铰接孔的中心高度与下端安装面的垂直距离经过反复校核，保证配套摆动部件的转动行程范围内不会与竖臂本体、安装机架产生运动干涉；竖臂的厚度方向尺寸控制在紧凑范围内，在多组并排安装的场景下，相邻构件之间不会出现空间冲突，可满足密集排布的安装需求；上端铰接孔的内径尺寸适配常用的小直径标准销轴，不需要单独定制异形销轴即可完成装配，能降低配件采购与后期维护的成本。构件的所有棱边都做了小倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳性能。

　　从受力特性来看，该结构在承受垂直向下的静载荷时，力的传导路径从上端铰接耳座经过竖臂均匀传递到下端安装底板，再通过安装螺栓分散到安装基础上，整体受力均匀，不会出现局部应力过载的情况；在承受铰接部位带来的水平方向摆动力时，竖臂的矩形截面可提供足够的抗弯刚度，将摆动形变量控制在允许范围内，保证铰接部件的转动精度不会因为支架变形出现超差。实际应用中，该构件可根据使用场景的载荷需求调整材质与表面处理方式，常规工况下采用普通碳钢做喷塑处理即可满足防锈与强度要求，在有腐蚀介质的场景下可更换为不锈钢材质，在需要控制自重的场景下也可采用铝合金加工后做阳极氧化处理，适配不同行业的使用需求。
