L型带孔弯臂连接支架结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:894970
  • L型带孔弯臂连接支架结构设计
  • L型带孔弯臂连接支架结构设计
  • L型带孔弯臂连接支架结构设计
  • L型带孔弯臂连接支架结构设计

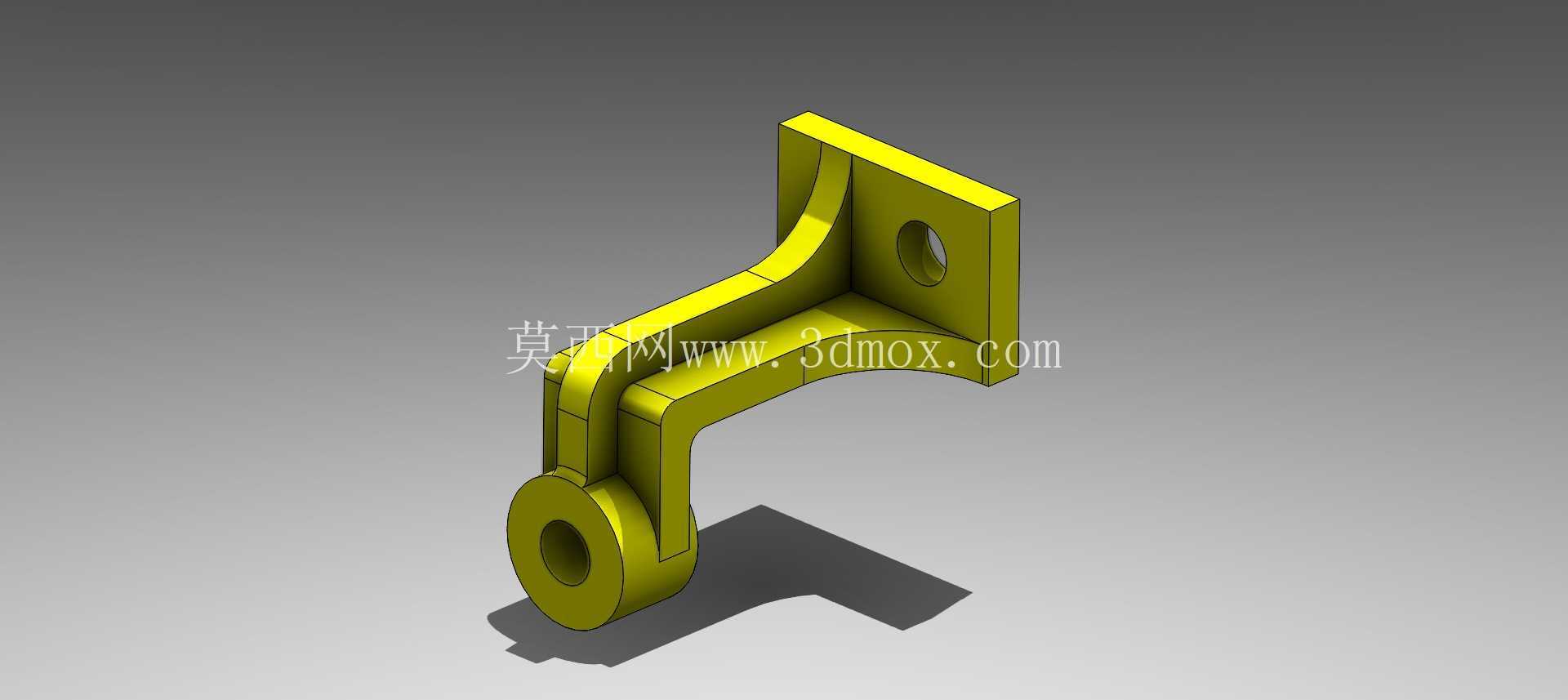

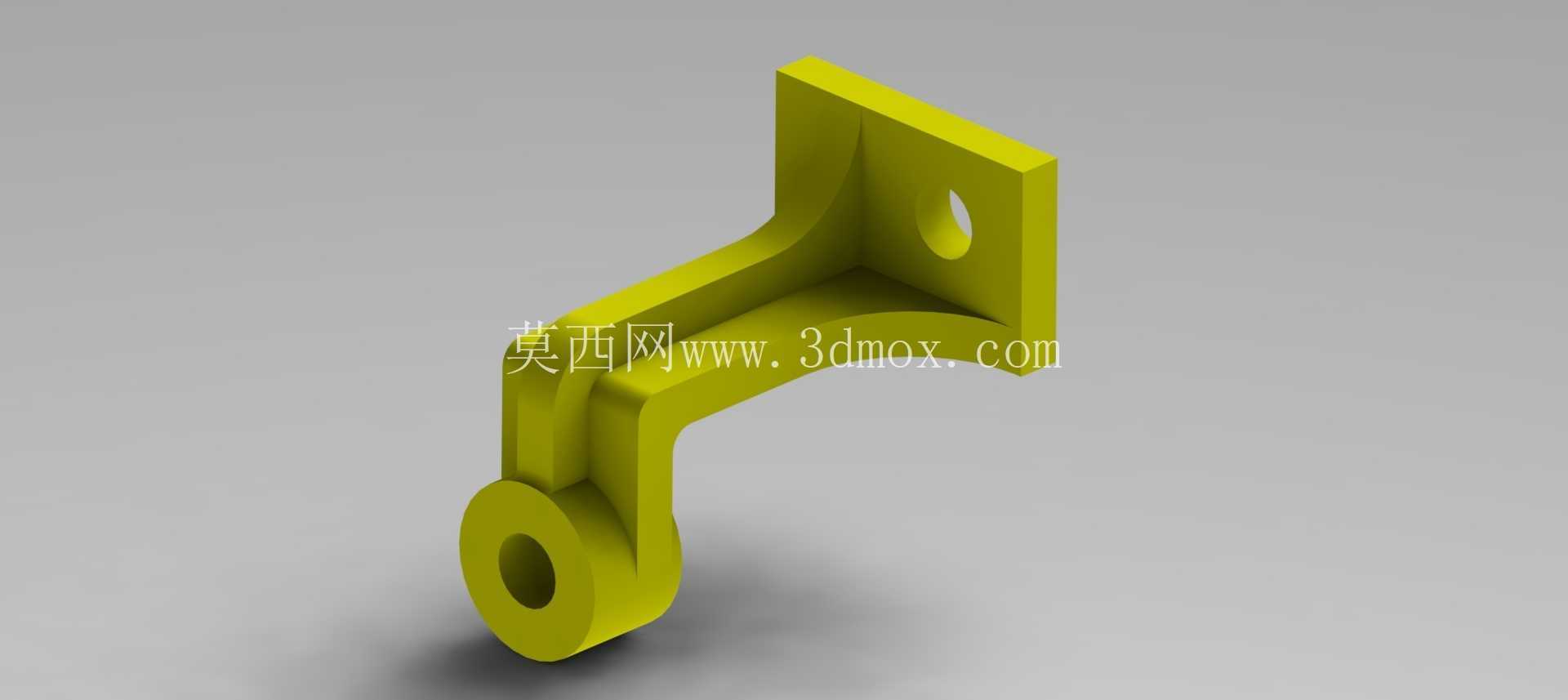

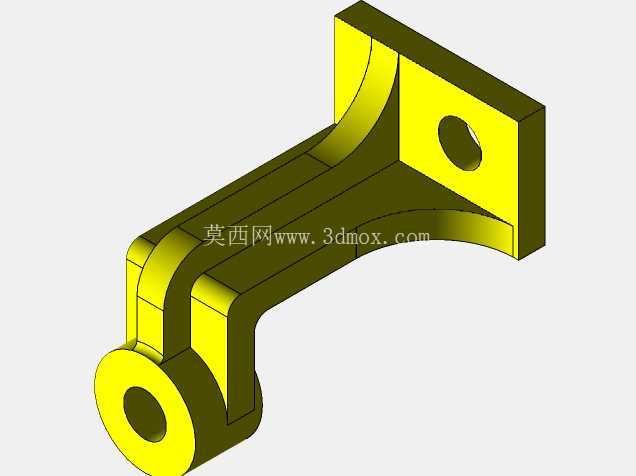

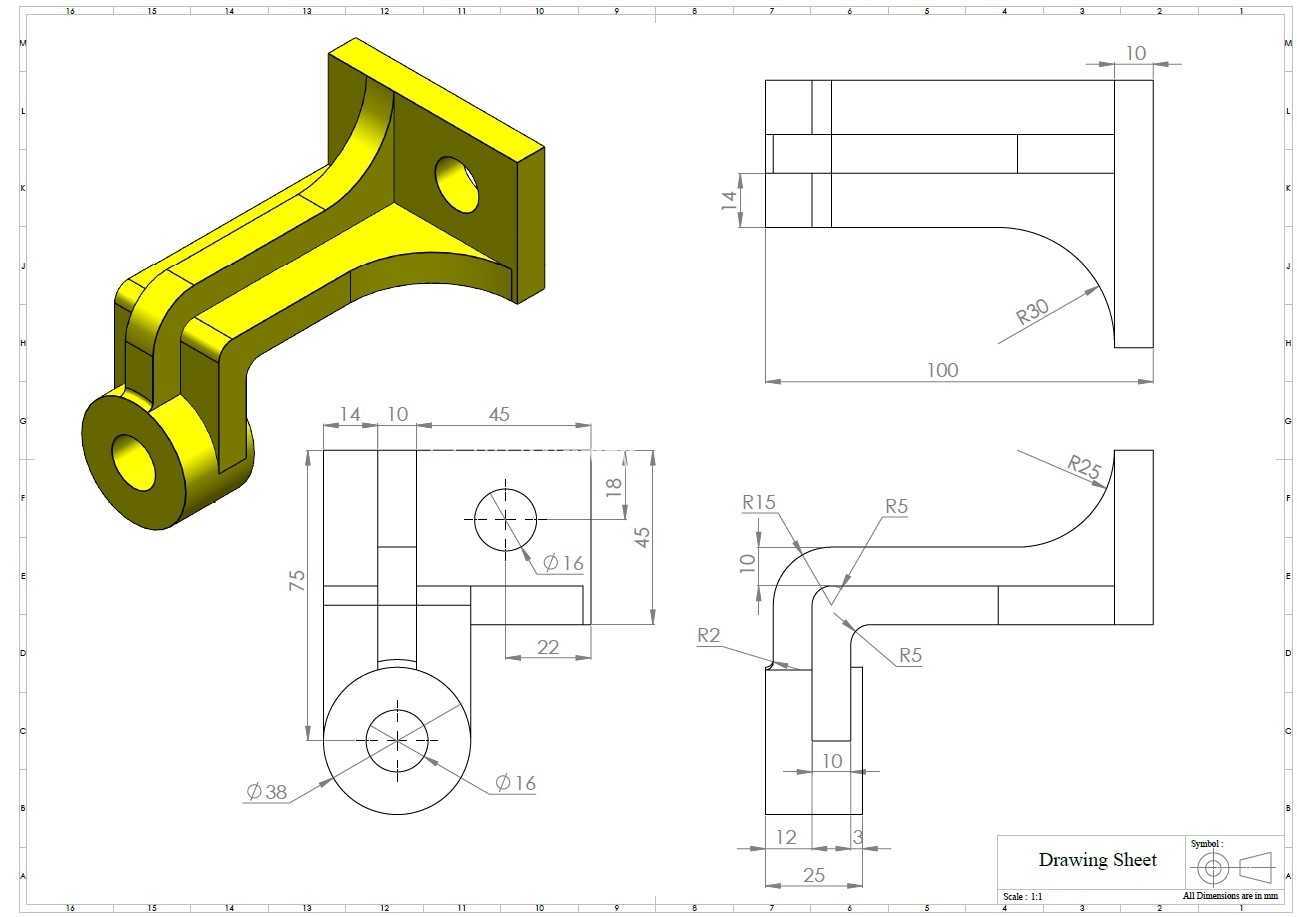

  这类带双侧安装孔的弯臂式连接支架,在轻工输送线侧边导向机构、小型设备舱门铰接支撑、工装夹具定位组件中应用十分广泛,日常做结构设计时经常会遇到类似的异形支撑件需求,很多新手建模时容易忽略安装边界的干涉问题,导致后期装配时出现孔位错位、转角处和相邻零件剐蹭的情况。从结构功能来看,该支架上端为方形安装法兰面,开设单通孔用于和竖直安装基面做螺栓锁紧,法兰面和弯臂衔接处做了三角加强筋过渡,可有效抵消横向载荷带来的弯矩,避免臂部和安装面衔接位置出现应力集中断裂;下端为同轴套孔结构,可穿装铰接销轴,和活动摆臂、导向滚轮或者连杆组件做转动配合,弯臂整体呈90度弯折走向,能将竖直安装面的固定支撑力转向传递到水平方向的活动端,实现两个垂直方向安装基面之间的动力或者支撑力传递。

  做这类零件的建模设计时,首先要确认两端安装位的空间边界,上端法兰面的尺寸要匹配安装基面的预留孔位,不能超出安装面的可用范围,否则螺栓锁紧时会出现法兰边悬空的问题,长期受载容易变形;下端套孔的内径要和适配的销轴直径做公差配合,通常铰接位选H8间隙配合即可,保证转动顺畅无卡滞,套孔的轴向长度要匹配被连接件的厚度,避免销轴穿装后出现窜动量过大的问题。弯臂的截面厚度需要根据实际承载来核算,常规轻载导向场景下,壁厚取4-6mm即可满足强度需求,如果是承受冲击载荷的工装部位,需要在弯臂内侧额外增设加强筋,或者适当加大截面厚度,避免受载后臂部出现弯曲变形。

  建模过程中要注意所有转角位置做圆角过渡,尤其是内侧弯折处,直角结构在冲压或者铣削加工时容易出现应力集中,使用过程中受交变载荷容易产生裂纹,外侧转角的圆角也要匹配加工工艺要求,如果是钣金折弯件要预留折弯回弹量,如果是机加工件要考虑刀具半径的适配。安装边界方面,上端法兰面的安装孔中心到弯臂外侧的距离要预留足够的扳手操作空间,通常至少要留12mm以上的间隙,方便装配时拧紧螺栓;下端套孔的中心到安装基面的垂直距离,要保证铰接的活动件摆动时不会和安装基面产生剐蹭,需要提前核算活动件的最大摆动半径,预留足够的安全间隙。

  这类支架的材质通常选用Q235钢做表面镀锌处理,或者用铝合金6061做阳极氧化,前者适合承载较大的工业设备场景,后者适合对重量有要求的轻型自动化设备场景,设计时还要考虑零件的加工工艺性,如果是批量生产优先选用钣金折弯焊接的工艺,能有效降低加工成本,如果是单件小批量的工装场景,直接选用方块料铣削成型即可,缩短加工周期。实际装配时,上端法兰面和安装基面之间可以加装薄橡胶垫片,既可以调整安装高度误差,也能缓冲设备运行时的振动,避免螺栓松动;下端铰接孔内可以加装铜套或者自润滑轴承,减少转动时的磨损,延长零件的使用寿命,不需要频繁更换支架。很多设计人员在做这类弯臂支架时,容易忽略弯臂的走向和周边管线的干涉问题,建模完成后一定要做整体装配的干涉检查,确认支架在全行程活动范围内,不会和周边的气管、电缆或者其他结构件产生剐蹭,尤其是设备维护时需要拆卸的部位,要预留足够的操作空间,不能出现支架挡住其他零件拆卸路径的情况。
