多段嵌套式装配笼桶结构设计

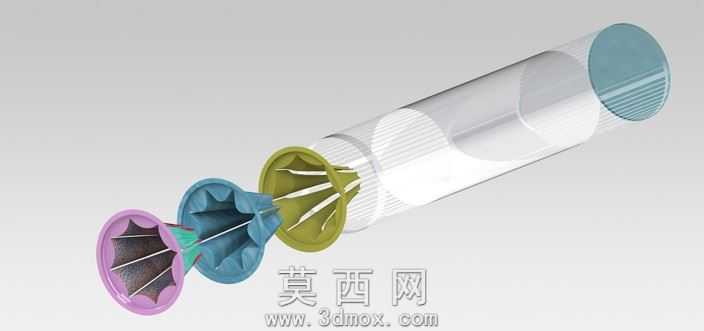

本作品为多段嵌套式装配笼桶，采用三维参数化建模方式完成整体结构搭建，建模过程中先以筒体基础轮廓为基准，通过拉伸、薄壁抽壳命令生成透明外筒主体，外筒两端做圆角过渡处理，避免尖锐应力集中点，同时保证筒体的通透可视效果，便于观察内部组件的装配状态。内部嵌套的三组瓣状结构件，分别采用紫、蓝、绿三色区分不同装配层级，每一组瓣状构件都通过曲面放样、加厚命令生成实体，瓣片边缘做卷边处理提升结构强度，瓣片内侧设置径向支撑筋条，筋条与中心连接座做一体化布尔合并，保证构件受力时的结构稳定性。三组瓣状构件沿筒体轴向依次排布，相邻构件之间通过定位止口实现精准对位，装配时可沿筒体轴线方向依次推入，无需额外紧固件即可实现预固定，最终通过筒体端部的封盖完成整体限位，封盖与筒体采用间隙配合设计，既保证装配便捷性，又能避免内部构件轴向窜动。材质渲染阶段，外筒赋予高透亚克力材质，调整折射参数与粗糙度，模拟真实透明筒体的光影折射效果；内部瓣状构件分别赋予不同色相的磨砂塑料材质，调整漫反射与高光参数，区分不同构件的视觉层次；支撑筋条赋予哑光金属材质，突出内部支撑结构的质感。设计过程中充分考虑装配工艺性，所有构件均采用可钣金成型或注塑成型的结构设计，无倒扣、无极端薄壁结构，符合常规加工工艺要求；整体结构可作为流体过滤、物料分级的核心承载构件，不同层级的瓣状结构可搭载不同精度的过滤介质，实现多级过滤或分级导流的功能，结构拆装便捷，便于后期维护更换内部组件。建模全程遵循自上而下的设计思路，先搭建整体装配骨架，再基于骨架基准拆分单个零件，保证所有零件的装配公差匹配，避免出现装配干涉问题，最终通过爆炸视图展示各构件的装配顺序与位置关系，清晰呈现整体结构的装配逻辑。
