多通路口黄色液压油路集成阀块

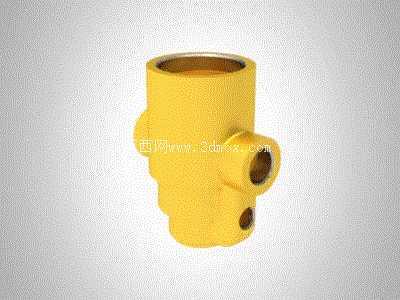

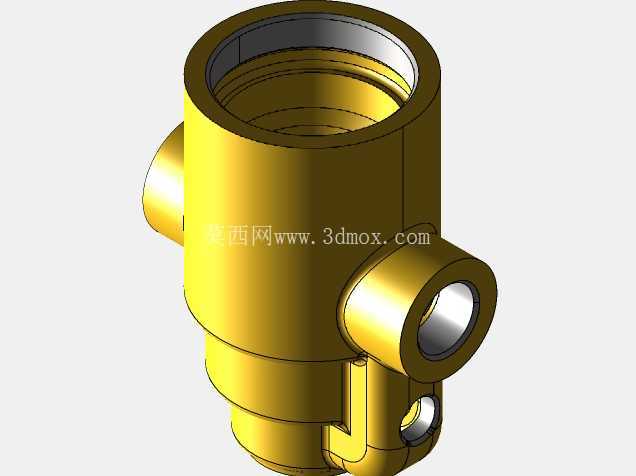

　　这款黄色涂装的多通路阀块，是液压传动系统里负责油路分流、汇流的核心连接件，日常在工程机械液压站、小型设备液压回路、机床液压夹紧单元里都能见到它的身影，区别于普通的管式接头，它把多个通油路径集成在单个块体内部，能大幅减少管路接头的数量，降低系统漏油的风险点。从结构上看，主体是阶梯式的圆柱构型，顶部是大口径的主通油孔，用来对接主供油管路，侧面分布三个不同口径的旁通接口，分别对应不同流量的支路供油需求，最小的侧孔用来接压力检测管路或者控制油回路，中间口径的侧孔接执行机构的进油端，另一侧的稍大侧孔可以接回油支路或者蓄能器接口。

　　设计的时候首先要考虑通流能力，主孔的通径要匹配系统最大流量，避免通径过小造成油液流速过高产生温升和压力损失，各个侧孔的位置排布要避开内部流道的交叉干涉，块体内部的流道转折处要做圆弧过渡，不能有直角死区，防止油液在局部产生涡流造成气蚀，长期使用下来会冲蚀块体内壁。外形的阶梯结构不是随意做的，每一段的外径都对应安装时的定位台阶，最下方的小直径段是插入安装基座的定位段，装配的时候可以直接卡入基座的定位孔，不需要额外找正，中间的凸台是安装承压面，用来贴合安装板的端面，承受管路连接时的轴向压紧力，避免块体在油压脉冲下产生松动。

　　表面的黄色涂装是液压元件常用的工业防护漆，一方面是做防锈处理，铸钢或者锻钢的基材如果不做表面处理，在车间潮湿环境下很容易生锈，锈渣一旦进入油路会划伤密封件甚至堵塞节流孔；另一方面醒目的黄色也方便设备维护的时候快速识别液压元件，和周边的气动元件、电气元件做区分。安装边界上要注意，各个侧孔的轴线方向要预留足够的管接头安装空间，尤其是侧面垂直方向的接口，要留出扳手拧紧的操作空间，不能和周边的管路、机架产生干涉，主孔的端面要加工O型圈密封槽，装配的时候放入对应规格的丁腈橡胶O型圈，靠端面压紧实现静密封，不需要额外缠生料带，避免生料带碎屑进入油路。

　　实际使用的时候，这种集成阀块相比分散的管式接头连接，能把整个油路节点的体积缩小近三分之一，管路排布更整齐，后期维护排查故障点也更方便，不会出现一堆管路缠在一起找不到对应油路的情况。设计建模的时候要重点校核各个流道的壁厚，尤其是两个相邻流道之间的最小壁厚，要能承受系统的最高工作压力，按照液压设计的常规要求，壁厚安全系数要取到3倍以上，避免高压下块体开裂；各个接口的螺纹要按照液压管路的标准做加工，公制细牙螺纹或者英制管螺纹要和对接的管接头匹配，螺纹深度要足够，保证接头拧入后有足够的啮合扣数，不会在油压冲击下脱开。另外块体的外表面没有多余的尖角锐边，所有的棱边都做了倒角处理，一方面是防止安装的时候划伤操作人员，另一方面也避免漆层在尖角处过薄，使用过程中过早脱落生锈。
