双V型定位支撑块结构设计

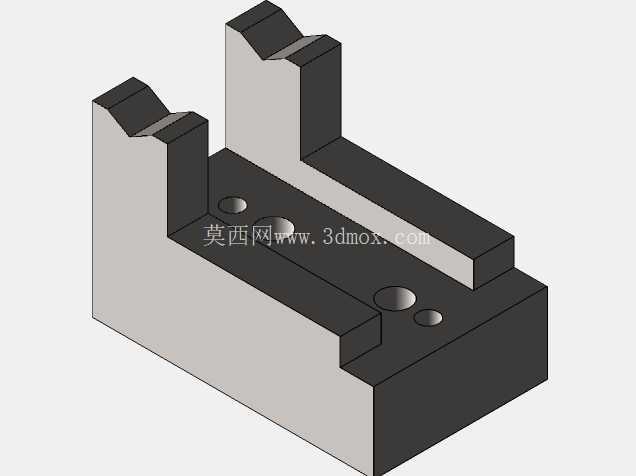

　　在机械加工与工装夹具的实际应用场景中，这类带双V型槽的支撑块是轴类零件装夹定位环节的核心基础零件，主要承担工件定位、承载装夹载荷、保障加工基准统一的作用，常见于普通车床、外圆磨床、铣床的工装配套，也可作为检测工位的定位基座使用，适配直径在一定区间内的圆柱类工件装夹需求。从结构功能来看，两个凸起的V型定位面采用90度夹角设计，这种角度选择是经过长期工程验证的通用方案，既能够保证对圆柱工件的对中定位精度，避免工件装夹时出现径向偏移，又能提供足够的接触面分散装夹压力，防止工件表面被夹伤，同时V型槽的开口高度经过匹配设计，能够保证不同直径的适配工件装入后，中心高度保持在合理的装夹作业区间，减少后续加工时的对刀调整工作量。

　　基座部分采用整体式块状结构，底部为平整安装面，能够与工装基板或者机床工作台面实现完全贴合，保证安装后的整体刚性，基座上分布的多个沉头安装孔，位置经过对称排布设计，安装时可以通过内六角螺栓直接固定在工作台T型槽或者专用工装板上，孔位的沉头设计能够保证螺栓安装后头部不高出基座平面，避免对工件放置或者周边工装运动造成干涉。设计思路上采用了整体式加工的方案，没有采用分体拼接结构，主要是考虑到工装类零件需要长期承受装夹冲击力与切削载荷，整体结构能够避免拼接处的装配间隙带来的定位误差，同时长期使用不会出现连接松动的问题，零件的所有棱边都做了小倒角处理，一方面是去除机加工产生的毛刺，避免操作人员装配时被划伤，另一方面也能够减少工件装入V型槽时的磕碰风险，防止零件边缘的毛刺刮伤工件的已加工表面。

　　从安装边界来看，基座的长宽尺寸适配常规小型工装的安装空间，整体高度控制在合理范围，既保证了V型支撑面有足够的高度来承托工件，又不会因为整体过高导致装夹后工件重心偏高，引发加工过程中的振动问题，基座侧面的垂直面可以作为辅助定位的基准面，在需要限制工件轴向位置时，可以配套安装轴向挡块，实现工件的完全定位。这类支撑块在实际使用中，通常会成对配合使用，针对长度较长的轴类工件，两个支撑块分别布置在工件的两端合适位置，调整好中心等高后即可完成装夹基础搭建，相比专用的定制夹具，这类通用V型支撑块的适配性更强，不需要针对单一零件做专门设计，能够大幅缩短小批量零件加工的工装准备周期，同时零件本身采用常用的中碳钢材料加工即可，经过表面淬火处理后V型定位面的耐磨性能够满足长期使用需求，后期如果定位面出现磨损，也可以通过平面磨床重新修磨V型面，快速恢复定位精度，维修成本较低。

　　在三维建模过程中，这类零件的特征构建逻辑清晰，首先通过拉伸特征创建基座的主体轮廓，之后拉伸切除出V型槽的结构，再通过打孔特征添加各个安装孔，最后添加倒角特征完成细节处理，建模过程中需要重点保证两个V型面的对称度，以及安装孔的位置度公差，这些形位公差会直接影响后续实际使用时的定位精度，如果V型面的对称度超差，会导致装夹的工件中心出现偏移，直接造成加工尺寸超差，而安装孔的位置度超差则会导致零件无法顺利安装到对应的工作台面上，或者安装后出现位置偏移，影响整体工装的精度。实际生产中这类零件的加工工艺也比较成熟，首先通过铣削加工完成六个面的粗精加工，保证各个面的平面度与相互垂直度要求，之后通过线切割或者铣削加工V型槽，保证V型面的角度精度与表面粗糙度，最后钻孔、锪沉孔、倒角，完成所有加工工序后做表面淬火处理，提升定位面的硬度与耐磨性，检验环节需要重点检测V型面的角度、两个V型面的等高、安装孔的位置度、基座底面的平面度这些关键参数，确保零件出厂后能够直接投入工装装配使用，不需要二次修配。
