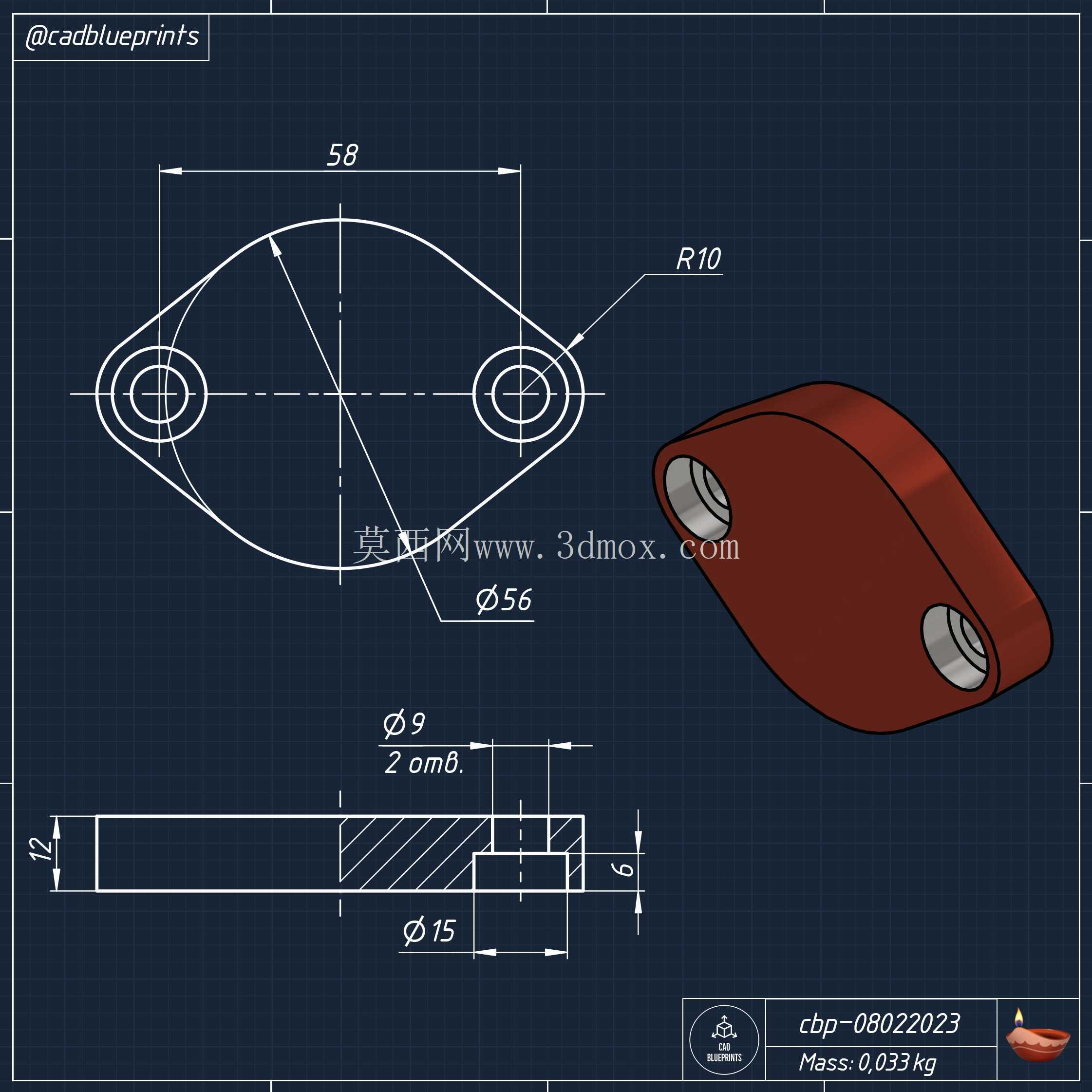

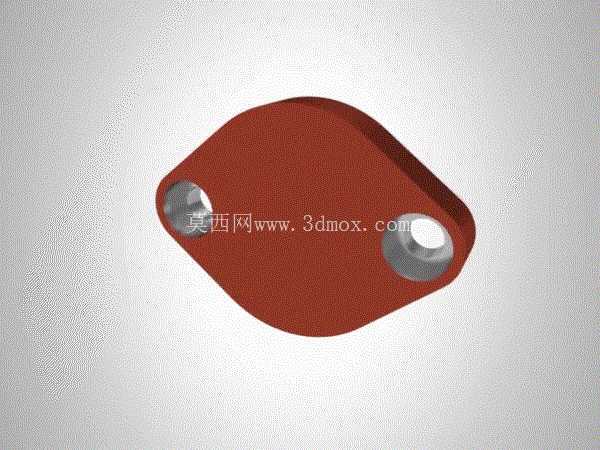

这类双孔菱形压盖结构,在流体管路封堵、小型腔体端面密封场景中应用十分广泛,常见于气动回路支路端封、小型液压阀块油口封堵、低压容器检修口压合等工况,核心作用是通过端面压紧密封垫,实现对应接口的静态密封,同时依靠两个安装孔完成与基体的可靠固定,避免工况振动下出现松脱渗漏问题。从结构设计逻辑来看,整体采用菱形轮廓而非传统圆形法兰,核心考量是在狭小安装空间内压缩结构占用边界:两个安装孔分布在菱形长轴两端,安装时无需预留整周的扳手操作空间,仅需在两个孔位对应位置预留螺栓拧入空间即可,相比同通径的圆形法兰盖,横向安装空间占用可缩减30%左右,非常适合集成在排布紧凑的阀岛、小型动力单元腔体上。
结构的功能分区十分清晰,中间凸起的厚实体部分为密封压合区,设计时该区域的平面度需要控制在0.05mm以内,表面粗糙度不高于Ra1.6,保证与密封垫接触时不会因为平面度缺陷出现渗漏缝隙;两端的沉孔结构为螺栓安装让位区,沉孔深度需要完全容纳螺栓头部,避免螺栓突出盖体表面造成周边部件干涉,同时沉孔与螺栓杆部的间隙控制在0.2-0.5mm之间,既方便安装时的对位调整,又不会因为间隙过大导致压合时盖体偏移,造成密封面压合力不均。
从安装边界来看,这类压盖的两个安装孔中心距是核心安装参数,设计时需要与基体上的螺纹孔中心距严格匹配,公差控制在±0.1mm以内,避免安装时出现孔位错位无法穿入螺栓的问题;盖体的整体厚度需要根据密封压力计算,低压工况(1MPa以下)下厚度不小于5mm即可满足强度要求,若用于更高压力的工况,需要对应增加压合区厚度,同时加大安装孔的直径,匹配更高强度等级的紧固螺栓,避免压合力不足导致密封失效。
设计过程中,菱形轮廓的边角处全部做了R2以上的圆角过渡,一方面是避免锐边造成安装人员划伤,另一方面是减少应力集中,在螺栓压紧时不会因为边角处的应力突变导致盖体出现开裂问题;盖体背面与密封垫接触的区域,设计有一圈浅槽,可用于定位O型密封圈或者橡胶密封垫,避免安装时密封垫移位,同时压合时浅槽可以对密封垫形成一定的压缩量限制,防止过度压缩导致密封垫永久变形失效。实际选型应用时,需要根据封堵接口的通径确定压盖中间密封区的直径,保证密封区完全覆盖接口位置,同时要确认安装面的平面度,若基体安装面存在加工缺陷,需要在盖体与基体之间增加调整垫片,保证压合面的贴合度;紧固螺栓时需要采用对角分次拧紧的方式,避免单侧受力过大导致盖体翘曲,保证整个密封面的压合力均匀分布。这类结构的建模过程中,需要重点关注沉孔的同轴度、密封面的平面度参数,同时在装配验证阶段要模拟实际安装空间,确认盖体轮廓不会与周边的管路、电气元件产生干涉,尤其是在紧凑型设备内部,菱形轮廓的短轴方向尺寸需要严格控制,避免安装后与相邻部件产生磕碰。
