V型双缸发动机缸体组件三维设计

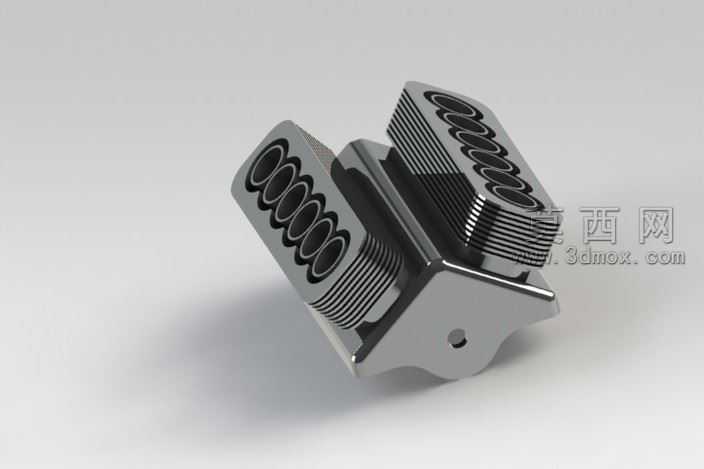

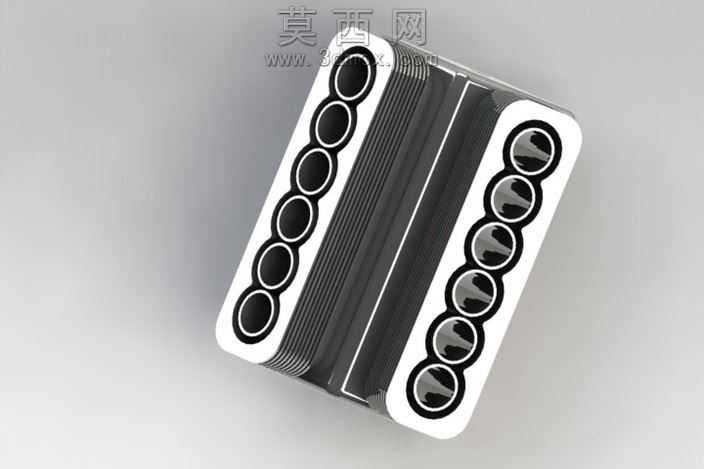

本作品为V型布局双缸发动机核心缸体组件的三维建模成果，建模阶段依托三维机械设计软件完成全参数化特征构建，首先以V型夹角的对称基准面为定位基础，分别完成两侧缸体的主体轮廓拉伸，精准控制两列气缸的中心夹角、缸筒内径、缸体壁厚等核心尺寸，保证结构符合V型发动机的紧凑布局特性。建模过程中对缸体外壁的散热鳍片做了精细化阵列处理，每一片散热鳍片的厚度、间距、延伸长度都按照真实风冷发动机的散热需求设定，通过线性阵列结合角度约束完成鳍片的均匀排布，既还原了真实零件的结构特征，也保证了模型的参数可编辑性。针对缸体顶部的缸盖安装面、底部的曲轴箱连接定位孔、侧面的附件安装凸台，都通过凸台拉伸、异形孔向导、倒角切除等特征逐一还原，每个安装孔的孔径、深度、定位尺寸都经过校准，确保装配关系符合机械设计规范。渲染阶段采用金属材质赋予缸体主体，调整金属材质的粗糙度、反射率参数，模拟铸铁缸体经过机加工后的哑光金属质感，对散热鳍片的边缘做了细微的高光处理，突出鳍片的层叠结构立体感；场景采用柔和的漫反射打光方案，主光源从斜上方投射，在缸体的V型夹角区域形成自然的明暗过渡，清晰展现缸体的立体轮廓，辅助光源补充暗部细节，避免散热鳍片的缝隙区域出现死黑，同时添加柔和的地面阴影，增强模型的真实感与空间感。设计思路上围绕V型双缸发动机的紧凑性优势展开，在保证缸体结构强度的前提下优化了外壁的材料分布，去除非受力区域的冗余材料，同时通过对称式的结构设计降低建模与后续修改的复杂度，模型的每个特征都保留了完整的参数化历史，可根据不同的排量需求调整缸径、行程、夹角等核心参数，适配不同的动力设计场景，整体模型结构完整，细节还原度高，可用于发动机结构教学、动力总成装配验证、产品展示渲染等多个场景。
