铰接式连接支座结构三维建模练习

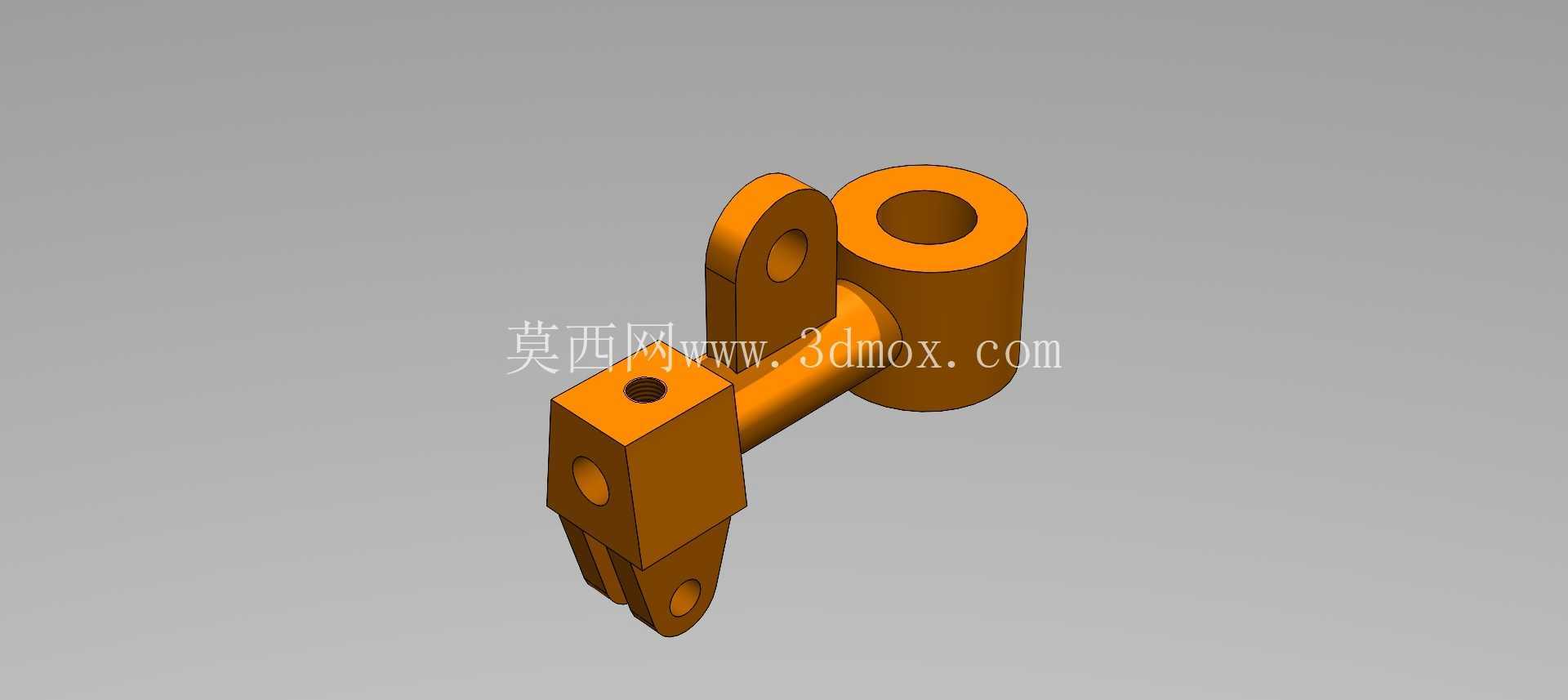

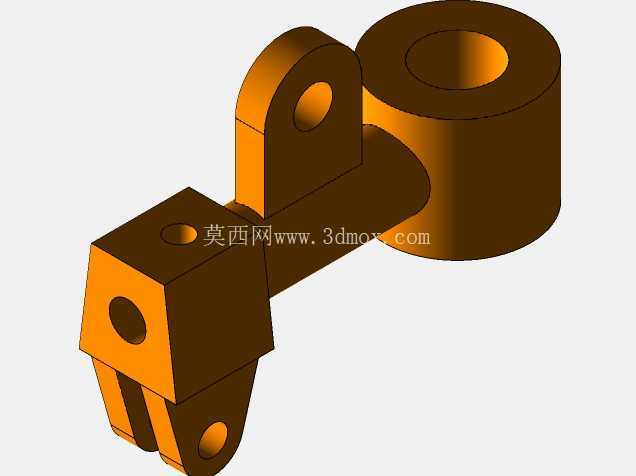

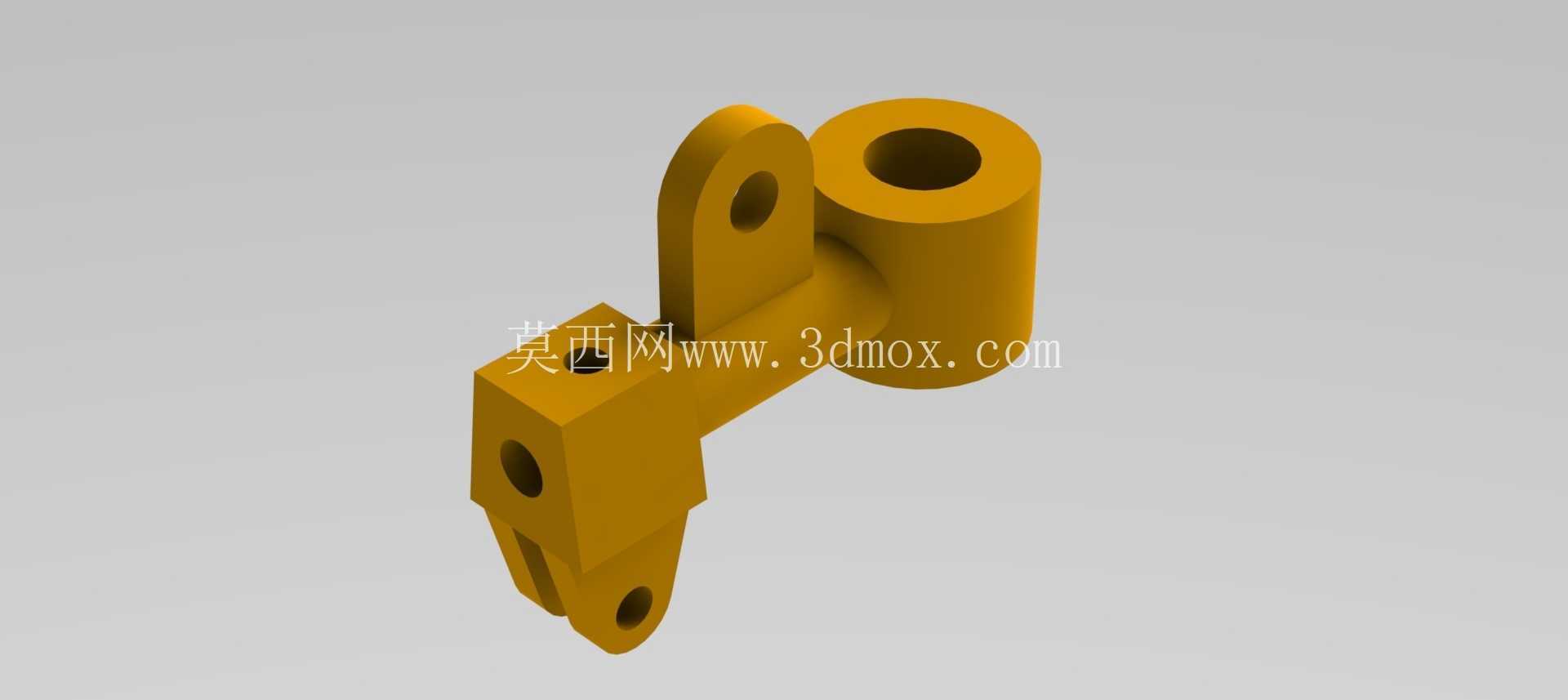

　　从结构功能来看，构件一端的带孔圆柱筒为铰接安装端，内孔可配套对应直径的铰接销轴，实现与固定基座的转动连接，圆柱筒外侧的凸耳结构可用于安装限位挡片或者复位弹簧的挂接位，满足机构复位、行程限位的附加功能需求；中间的连接轴段为主要传力路径，采用等直径圆柱结构，可承受传动过程中的径向载荷与小幅扭矩，轴段与两端结构的过渡位置均设置了圆角过渡，避免应力集中导致的疲劳断裂问题；另一端的叉型夹头结构为活动端连接位，夹头两侧的同轴通孔可穿装销轴与被驱动的摆杆、压头等部件连接，夹头端面的螺纹孔可用于安装紧定螺钉，固定穿装的销轴，防止传动过程中销轴窜动脱落，夹头的开口尺寸与配套连接件的厚度匹配，保证连接后无多余旷量，提升传动精度。该铰接式连接支座属于机械传动系统中的通用支撑连接构件，主要应用在需要实现小角度摆动传动、多部件铰接联动的设备场景中，常见于轻工自动化生产线的摆臂驱动端、小型工装夹具的活动压头连接位、低压电气设备的操作机构联动部位，可实现两个独立运动部件之间的动力传递与相对转动约束，避免传动过程中出现卡滞、偏载磨损的问题。

　　设计过程中优先考虑了构件的受力合理性，将主要承力的轴段壁厚设置为满足剪切强度要求的数值，铰接端的内孔与销轴采用间隙配合，保证转动顺畅的同时控制径向间隙在合理范围，避免间隙过大导致的传动回程误差；叉型夹头的两个支臂厚度一致，保证受力时两侧载荷均匀分布，不会出现单侧支臂过载断裂的问题。从安装边界来看，铰接端圆柱筒的外径尺寸决定了安装时需要预留的转动避让空间，安装时需保证圆柱筒周边无其他结构干涉其摆动行程，中间轴段的长度决定了两个连接端的中心距，选型时需匹配对应传动机构的中心距要求，叉型夹头的开口宽度限制了配套连接件的最大厚度，安装时需保证连接件插入夹头后两侧留有均匀间隙，避免转动时出现摩擦卡滞。

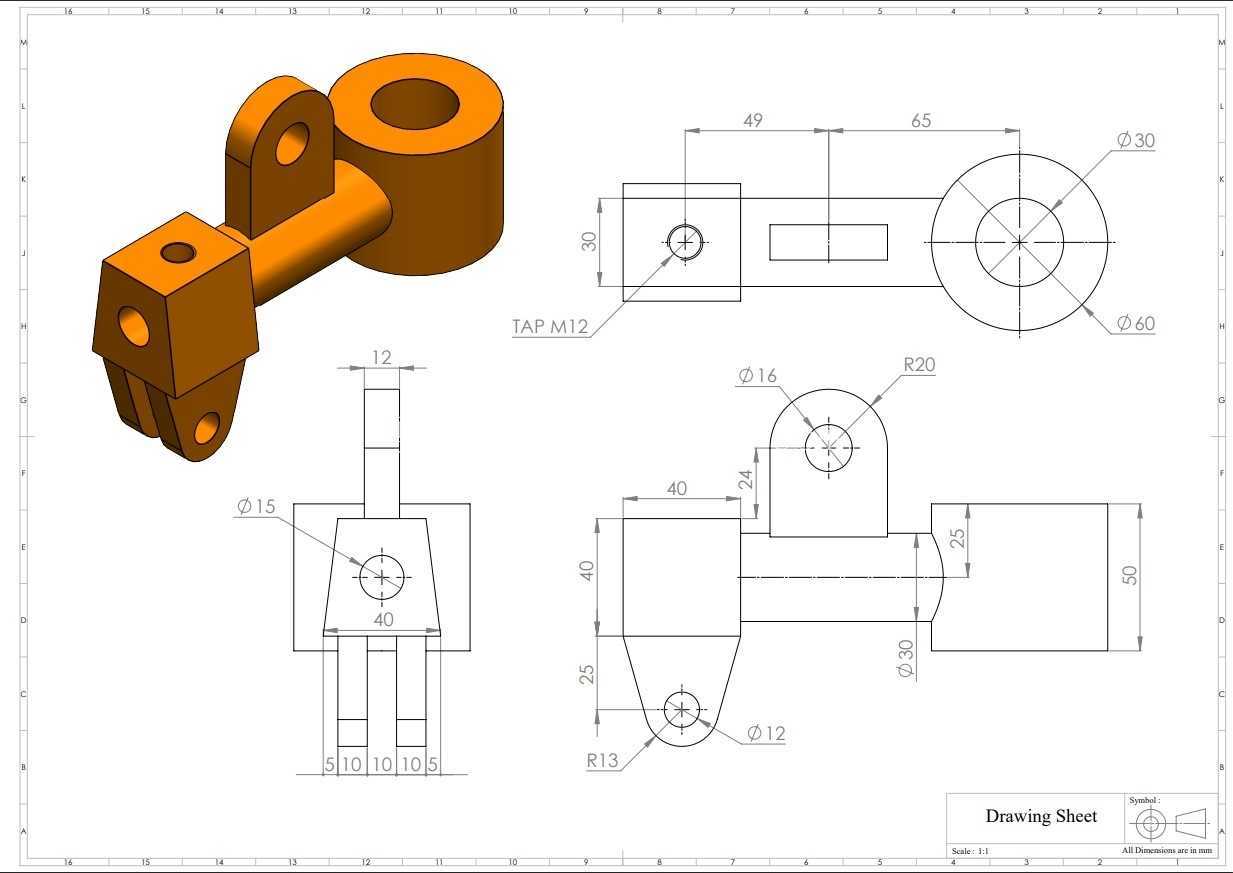

　　该构件的建模过程完整覆盖了拉伸、切除、圆角、打孔等常用Solidworks建模命令，建模时优先采用对称约束保证两侧孔位的同轴度，所有安装孔的位置均采用尺寸标注完全约束，避免建模过程中出现过定义或者欠定义的问题，过渡圆角的尺寸根据相邻壁面的厚度设置，保证加工时的工艺合理性，不会出现壁厚突变导致的注塑或者铸造缺陷。实际应用中该类构件多采用45号钢加工制作，表面做发黑防锈处理，对于有轻量化需求的场景也可采用铝合金材质加工，铰接配合面可根据载荷大小选择是否加装铜套，降低转动过程中的磨损量，延长构件的使用寿命。

　　建模时需注意各配合面的尺寸公差标注，铰接内孔的公差带选用H7，与销轴的g6公差配合形成间隙配合，保证转动灵活，叉型夹头的连接孔公差同样选用H7，保证与连接销轴的配合精度，螺纹孔的深度需满足紧定螺钉的拧入深度要求，一般不小于螺纹直径的1.5倍，保证紧定螺钉可以提供足够的锁紧力，不会在传动振动过程中出现松动。
