电机散热离心风叶结构设计方案

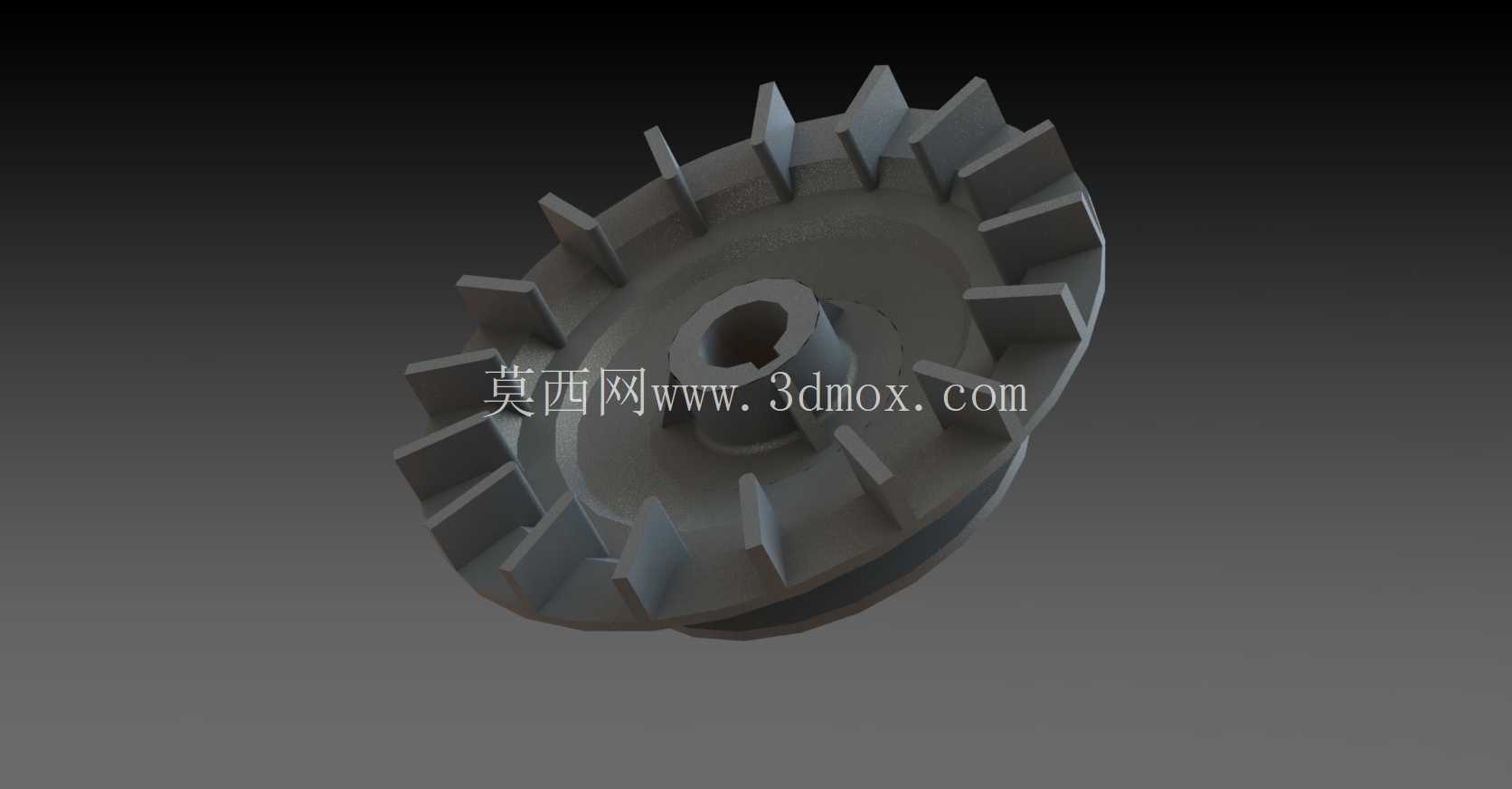

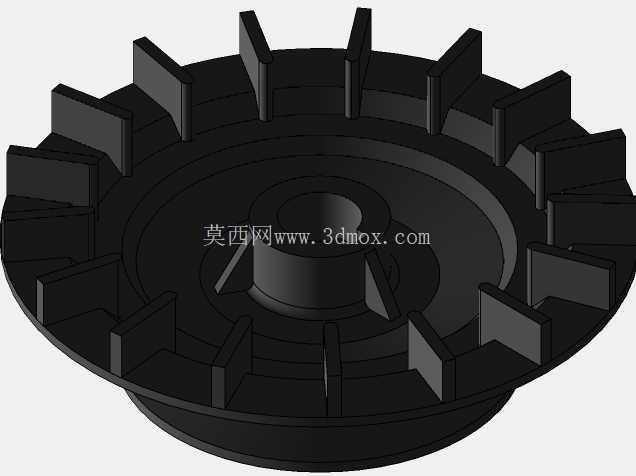

　　这类带径向直叶片的离心式风叶，是中小型封闭式异步电机、小型泵类驱动端最常用的自扇冷结构配套部件，日常在工业流水线驱动电机、小型机床主轴电机、农用排灌泵配套电机上都能见到同结构的零件，核心作用是在电机转子转动时同步驱动空气流动，把电机定子外壳散热筋表面的热量持续带走，避免绕组长期超温老化。从结构细节来看，该风叶采用中心带键槽的轮毂设计，轮毂内孔与电机轴伸端采用过渡配合，通过平键传递扭矩，轮毂端面预留有轴向定位的挡圈槽位，安装时可以通过轴用弹性挡圈限制风叶的轴向窜动，避免高速转动时风叶移位剐蹭电机风罩。

　　叶片采用等厚度径向直出设计，相比后弯式叶片，这种直叶片结构的风压制取能力更强，对于电机外壳带密集轴向散热筋的冷却场景，能在风罩内部形成足够的风压，让冷却空气顺着散热筋的轴向通道快速流通，带走铁芯传导到机壳表面的热量；叶片根部与轮盘衔接处做了圆弧过渡处理，能减少转动时的应力集中，避免长期启停交变载荷下出现叶片根部断裂的问题，轮盘外缘的叶片高度均匀一致，和配套的圆筒形风罩内壁保留3-5mm的径向间隙，既不会因为间隙过大漏风降低冷却效率，也不会因为加工同轴度误差出现转动剐蹭。

　　设计这类风叶的时候，首先要匹配对应电机的额定转速，2极电机转速接近3000转每分时，风叶的材质通常选用增强尼龙或者铸铝，避免高速转动时叶片离心力过大出现碎裂，4极及以下转速的应用场景可以采用普通工程塑料注塑成型降低成本；轮毂的内孔尺寸要严格匹配电机轴的直径公差，键槽的宽度和深度要符合对应轴径的平键标准，保证装配时键连接的配合精度，不会出现传动松旷。风叶的轴向安装尺寸要匹配电机端盖到风罩的轴向距离，安装后风叶的轴向投影要完全覆盖机壳后端的散热筋区域，保证冷却气流能全部流经散热筋表面，不会出现气流短路的情况；叶片的数量通常根据风叶外径确定，这类外径在120-180mm区间的风叶，叶片数量在20-28片之间，既能保证足够的过流面积，也不会因为叶片过密增加风阻损耗、带来额外的转动噪音。

　　实际应用中，这类风叶的进风侧是朝向电机端盖方向，气流从风罩后端的防护网进入，经过风叶加压后沿轴向吹向机壳散热筋，在自扇冷电机的冷却系统里，风叶的做功能力直接决定了电机的温升水平，设计时还要做动平衡校验，通常在风叶的轮盘端面预留去重位置，装配后把动平衡等级控制在G6.3以内，避免高速转动时带来额外的振动，影响电机轴承的使用寿命。另外，风叶的轮毂长度要保证和电机轴的配合长度足够，避免单键连接时出现轮毂受力不均开裂的问题，叶片的外缘做了小倒角处理，减少转动时的空气切割噪音，轮盘的背面做了均匀的薄厚过渡，避免注塑成型时出现缩痕影响尺寸精度。在设备改造场景中，如果原有电机风叶损坏，替换时除了匹配内孔和键槽尺寸，还要注意风叶的外径和轴向宽度不能超过原有风罩的容纳边界，否则会出现装不上风罩或者转动剐蹭的问题，同时要保证风叶的旋转方向和叶片的朝向匹配，反转时会大幅降低冷却风量，导致电机运行时超温。
