铰接式支撑连接座结构设计练习作品

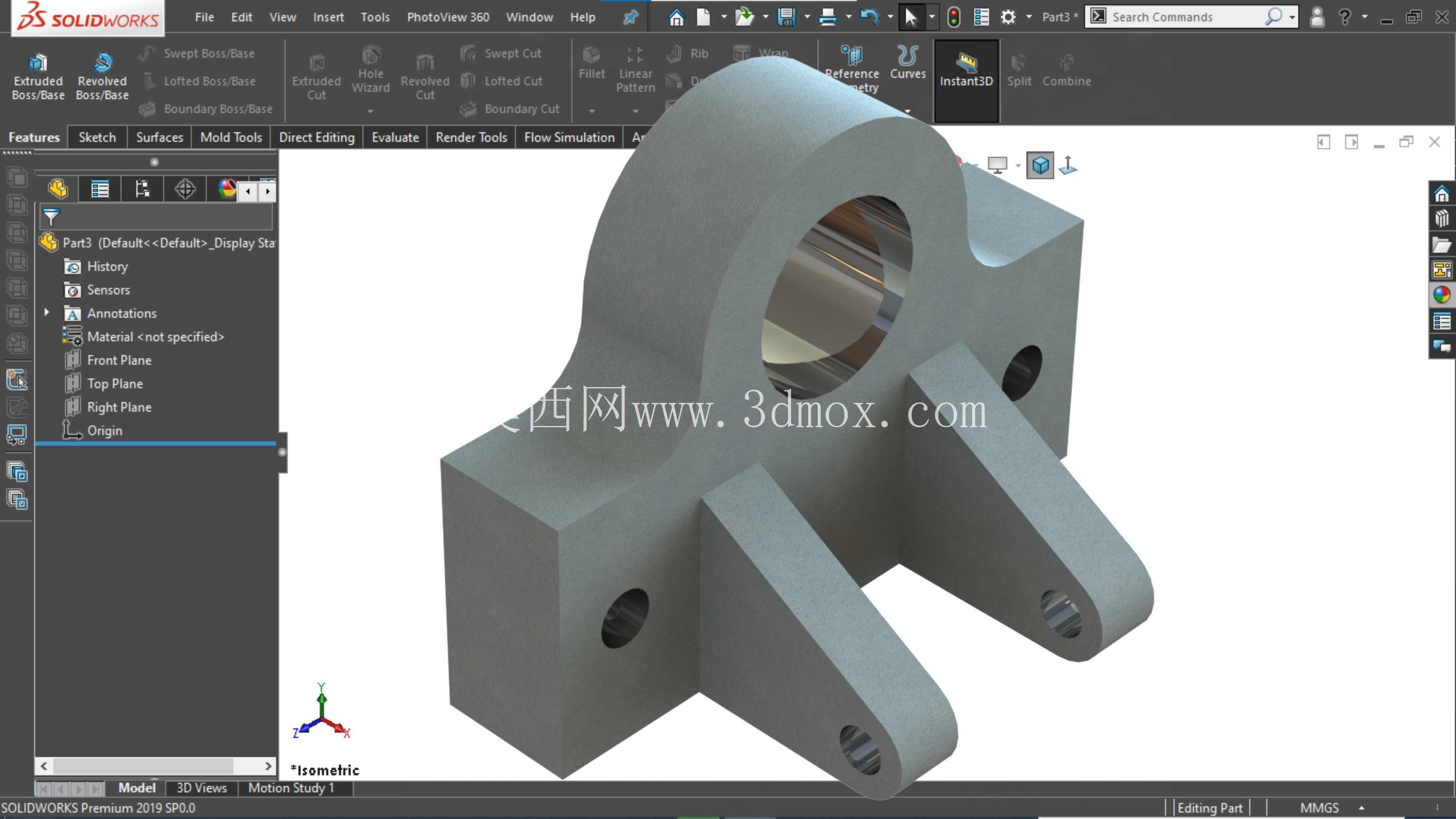

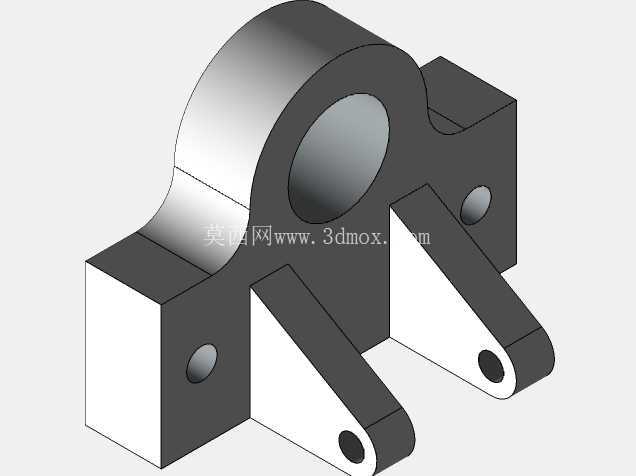

　　这类带铰接耳的支撑连接座，在中小型自动化输送线、轻工包装设备的摆臂驱动单元里十分常见，核心作用是为摆动执行构件提供稳定的回转支撑基准，同时承接摆臂往复动作带来的径向与轴向复合载荷，避免驱动轴直接承受额外弯矩，延长驱动端密封件与轴承的服役周期。从结构细节来看，主体采用一体式铸钢或铝合金铣削成型的设计思路，没有多余的拼接焊缝，整体刚性更均匀，能减少交变载荷下的应力集中风险。主体上部的大直径通孔是核心安装位，用于装配带座轴承或者自润滑铜套，穿装回转轴后可实现摆臂的定轴回转，孔的内壁预留了0.02-0.05mm的配合公差带，既保证装配时的同轴度要求，也避免过盈量过大导致的装配应力残留。主体下部的方形基座是安装基准面，底面做了0.8μm的粗糙度要求，保证和设备安装机架贴合时没有虚位，基座侧面的两个横向通孔是螺栓穿装位，采用内六角圆柱头螺栓锁紧，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部形变。两侧向外延伸的铰接耳板是功能延伸结构，耳板上的同轴通孔用于连接气弹簧或者连杆构件，耳板和主体衔接处做了渐变式的加强筋过渡，筋板厚度从主体侧壁的12mm逐步收窄到耳板端部的6mm，既不会过多增加整体重量，也能避免耳板受侧向推力时出现根部断裂的问题。

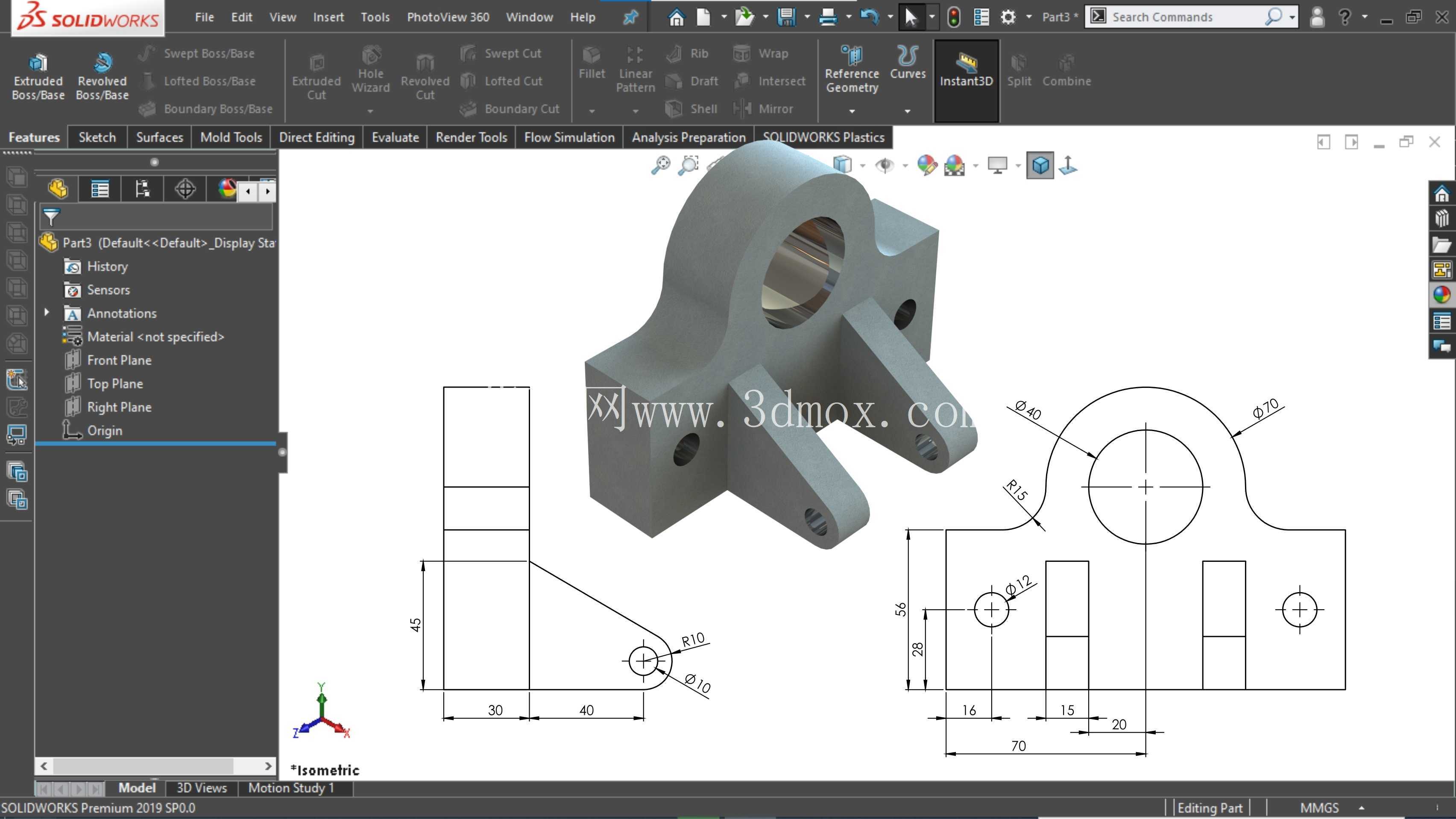

　　设计过程中首先要确定的是上部主孔的中心高，这个尺寸直接决定了摆臂的回转运动轨迹，需要匹配周边驱动构件的运动行程，避免摆臂摆动时和机架其他部件产生运动干涉；其次要核算两侧铰接耳的孔位间距，这个尺寸和配套连杆的长度直接相关，误差超过0.1mm就可能导致连杆卡滞或者驱动行程不足。安装边界方面，基座的方形轮廓尺寸控制在120mm×100mm范围内，整体高度不超过110mm，适合安装在设备机架的100mm规格铝型材或者8mm厚的碳钢板安装面上，不需要额外做加宽的安装垫板。主孔的直径适配常用的25mm、30mm直径回转轴，两侧耳板的孔位适配10mm直径的铰接销轴，能和市面上绝大多数标准气动连杆、气弹簧的安装尺寸直接匹配，不需要额外做转接件。

　　这类零件在实际使用中，最容易出现失效的位置是耳板根部和主孔下沿的衔接处，所以建模时特意在这两个位置做了R3-R5的圆角过渡，避免直角带来的应力集中，同时主孔的两端都做了1mm×45°的倒角，方便轴承或者铜套的压装，也能去除加工后的毛刺，避免装配时刮伤配合件表面。基座的两个安装孔采用长圆孔设计？不对，看模型是圆孔，哦不对，模型上基座侧面是两个圆形通孔，孔位中心距控制在80mm，和标准型材的安装孔位对齐，安装时可以快速定位，不需要反复调整孔位。另外，主体的背部做了局部的减重槽，在不影响整体刚性的前提下，把零件整体重量控制在1.2kg左右，降低设备运动端的惯量，让摆臂的启停动作更平稳。

　　建模过程中需要注意各个孔位的同轴度要求，尤其是两侧铰接耳的通孔，同轴度公差要控制在0.03mm以内，否则铰接销轴穿装后会出现别劲的问题，长期使用会导致耳板单侧磨损加剧，甚至出现销轴断裂的故障。主孔的端面和基座底面的垂直度公差也要控制在0.02mm/100mm范围内，保证回转轴安装后和安装面垂直，避免摆臂运转时出现轴向窜动。这类零件的加工工艺一般是先铣削基准底面，再以底面为定位基准加工主孔和各个安装孔，最后做表面氧化或者喷塑处理，提升防锈能力，适合在车间常规环境下长期使用，不需要特殊的防护措施。在实际选型替换时，只要确认主孔直径、安装孔中心距、耳板孔位中心距这几个核心尺寸匹配，就可以直接替换原有损坏的零件，不需要修改周边的安装结构，维护成本很低。
