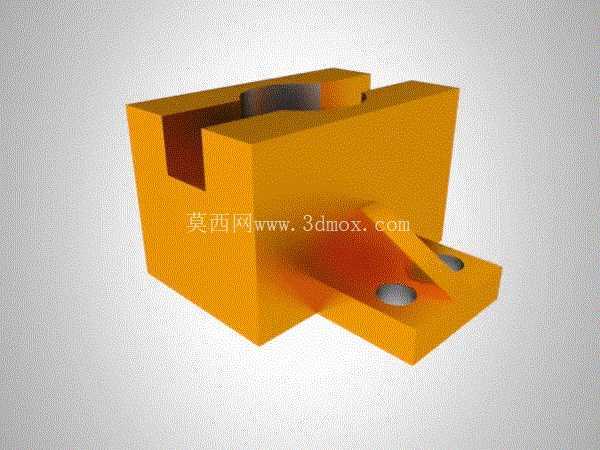

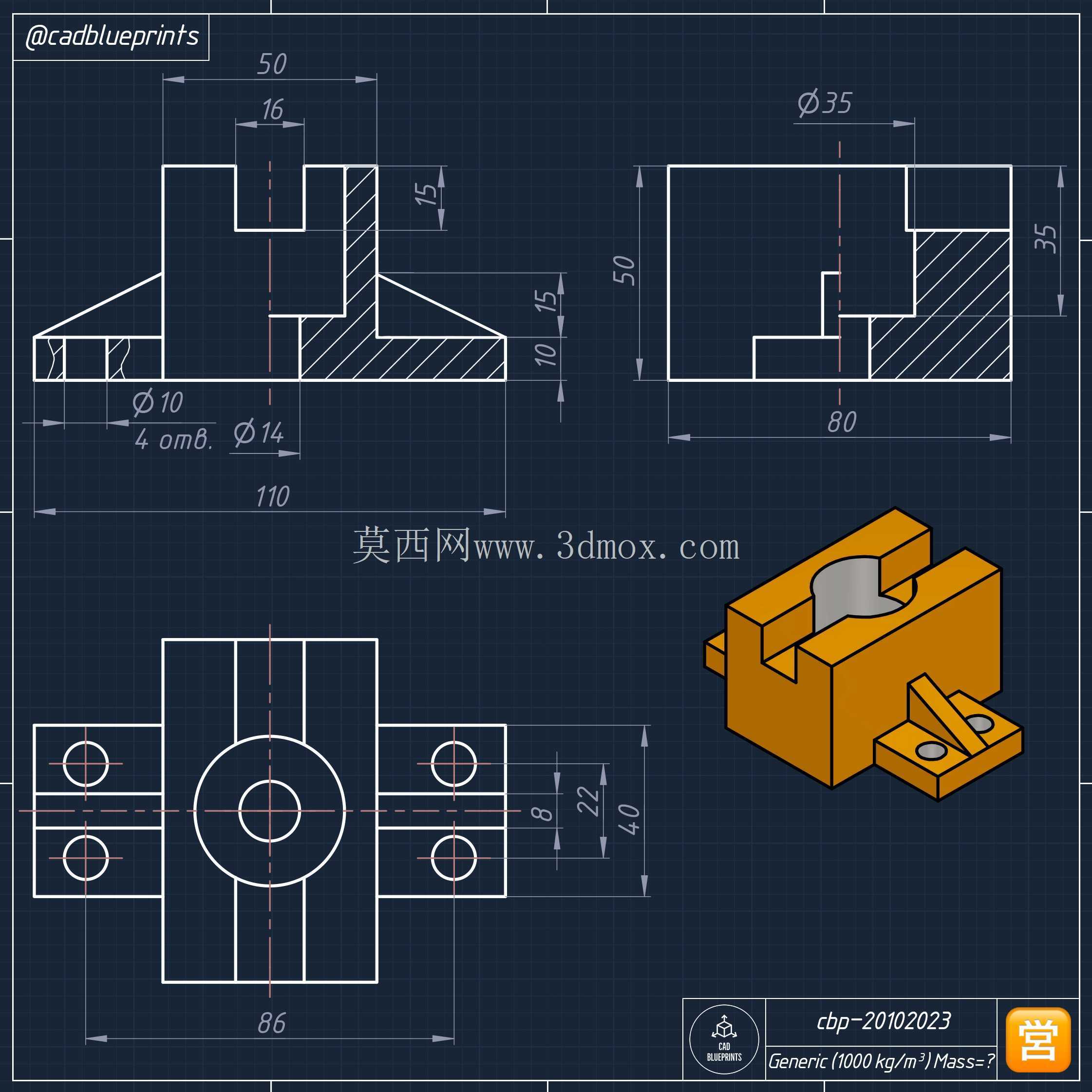

带斜向安装凸台的开槽式定位基座

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895266
  • 带斜向安装凸台的开槽式定位基座
  • 带斜向安装凸台的开槽式定位基座

  这类带斜向安装凸台的开槽式基座,在小型工装夹具、非标自动化线的工位定位模块里应用十分广泛,日常产线里常见的小型工件预定位、传感器安装支撑、轻载导向组件的固定座,都能见到同结构设计的身影。从结构功能来看,主体的开槽结构主要承担两个作用,一是为配套的滑动件、插接件提供行程限位空间,槽体内壁可作为滑动导向的基准面,加工时槽宽的公差一般控制在H7级别,保证配合件滑动无卡滞同时不会出现过大的旷量;二是槽体的侧壁可作为侧向定位面,当工件插入槽内后,侧壁能限制工件两个方向的自由度,配合端面的抵接结构就能完成初步定位,不需要额外增加侧向压紧组件就能满足轻载工况的定位需求。斜向延伸的安装凸台是整个零件的设计核心,这个凸台的倾斜角度完全匹配被支撑组件的安装角度,避免了额外增加角度转接块带来的装配累积误差,凸台上预留的两个沉孔是安装固定位,沉孔深度刚好能容纳内六角螺栓的头部,安装后螺栓头不会突出凸台表面,不会和周边运动部件产生干涉。主体块的背部是平整的安装基准面,这个面的平面度要求控制在0.02mm以内,安装时靠紧设备的安装立板就能保证整个基座的垂直度,不需要反复打表调整,能大幅缩短现场装配的调校时间。

  设计这类零件的时候,首先要确认的是槽体的有效深度,这个尺寸直接决定了可容纳的插接件最大长度,要是槽深设计过浅,工件插入后定位长度不足,受侧向力的时候容易出现翘曲;槽深过大则会增加不必要的零件重量,还会占用过多的安装空间。斜凸台的伸出长度需要结合安装螺栓的规格来定,比如采用M4内六角螺栓的话,凸台的厚度不能小于6mm,保证螺栓啮合长度能达到3倍螺距以上,避免长期受振动后螺纹滑牙。凸台和主体连接的位置做了三角形的加强筋结构,这个筋位的厚度一般取主体壁厚的0.8倍,既不会因为筋位过厚导致注塑或者铣削加工时出现应力集中变形,也能保证凸台受垂直方向载荷的时候不会出现根部断裂。

  从安装边界来看,零件的整体宽度控制在适配20系列铝型材安装的尺寸范围,背部基准面的安装孔位间距和铝型材的槽间距完全匹配,不需要额外加工转接板就能直接固定在常规的铝型材机架上。槽体的开口边缘做了C0.5的倒角,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员,另一方面倒角能起到导向作用,工件插入槽体的时候不需要完全对准就能顺着倒角滑入定位位置,能提升上下料的顺畅度。斜凸台上的两个安装孔中心距需要和被固定件的安装孔位严格一致,孔位公差控制在±0.05mm以内,避免装配时出现螺栓无法穿入的问题。

  在实际工况里,这类基座如果用在有切削液或者粉尘的环境,槽体底部会预留一个小的排屑缺口,避免槽内堆积切屑或者粉尘导致工件无法插到位,不过这个练习模型里没有做这个细节,实际量产的时候需要根据使用场景补充。零件的所有棱边除了特意标注的锐边之外,都做了小倒角处理,避免应力集中,要是采用金属材质加工的话,表面可以做氧化或者发黑处理提升防锈能力,要是采用工程塑料加工的话,一般选用POM或者尼龙材质,自重轻同时有一定的自润滑性,适合作为轻载滑动的导向基座。这类结构看起来简单,但实际设计的时候很容易忽略斜凸台的受力方向,要是加强筋的位置没有对准受力方向,长期受载后凸台很容易出现变形,导致定位精度失效,所以建模的时候需要先做受力方向的模拟,确认筋位的布置方向和载荷传递路径一致,让载荷能顺着筋位传递到主体背部的安装面上,而不是集中在凸台的根部位置。另外槽体的内壁粗糙度要求不能过高,一般Ra1.6就足够,过高的粗糙度会增加滑动时的摩擦力,过低则会提升不必要的加工成本。
