单头钩形侧面槽式锁紧扳手

　　这类带侧面卡槽的钩形扳手，主要应用于机械设备装配、运维检修场景中，针对圆周带窄槽的圆螺母、锁紧环类紧固件的拆装作业，常见于机床主轴锁紧、轴承轴向定位、液压管件接头锁紧、传动机构轴向限位等工位，相比普通开口扳手或活动扳手，其钩头结构可嵌入紧固件侧面的窄槽内，施加扭矩时不会出现打滑滑脱的问题，尤其适合紧固件外圆无对边、仅侧面开有卡槽的特殊锁紧结构，在狭小安装空间内也能完成扭矩施加，避免对紧固件外圆表面造成夹伤、划痕，保障装配后紧固件的表面精度与配合性能。

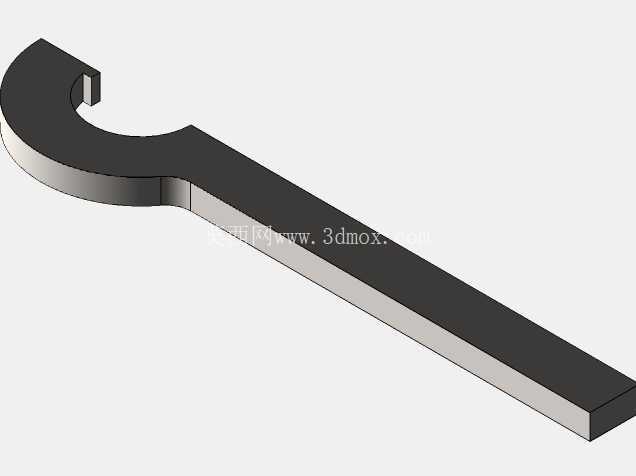

　　从功能特性来看，该扳手整体为一体式长杆结构，钩头位于杆体一端，钩头的凸起卡爪尺寸与对应规格紧固件的卡槽宽度、深度匹配，卡爪与杆体衔接处做了圆弧过渡处理，避免应力集中导致的断裂失效，长直杆身作为扭矩力臂，可根据所需锁紧扭矩的大小选择合适的杆长，作业时握持杆身尾部施加切向力，即可带动紧固件旋转完成锁紧或松脱动作，杆身截面为矩形结构，相比圆形截面杆身，握持时摩擦力更大，施加较大扭矩时不易脱手，同时矩形截面的抗弯截面模量更高，同等杆身厚度下可承受更大的扭矩载荷，减少作业过程中杆身弯曲变形的概率。

　　设计过程中首先需要匹配目标紧固件的卡槽参数，卡爪的厚度需略小于卡槽宽度，保证卡爪可顺利嵌入卡槽内，同时卡爪的伸出长度需匹配卡槽深度，避免嵌入深度不足导致施力时卡爪脱出，钩头的圆弧半径需与紧固件外圆半径适配，保证施力时钩头内弧面可贴合紧固件外圆，分散接触应力，避免卡爪根部受过大的集中载荷出现断裂。杆身长度的设计需结合目标紧固件的额定锁紧扭矩，根据杠杆原理计算所需的最小力臂长度，保证操作人员施加常规握力即可达到额定锁紧扭矩，同时避免杆身过长导致扭矩过载，损坏紧固件或被锁紧的零部件。杆身与钩头的衔接位置采用大圆弧过渡，消除直角应力集中点，提升整体结构的抗疲劳强度，满足反复拆装作业的使用寿命要求。

　　从安装边界与外形尺寸来看，该扳手整体为细长杆结构，作业时所需的操作空间主要集中在紧固件的圆周切向方向，钩头嵌入卡槽后，杆身沿紧固件切向延伸，相比套筒类工具，不需要在紧固件轴向预留较大的操作空间，尤其适合轴向空间受限的装配场景，比如轴承端盖内侧的圆螺母锁紧、轴套类零件的轴向定位锁紧等工位。扳手的整体厚度较薄，可伸入间隙较小的安装位置完成作业，卡爪的突出高度经过严格控制，不会与紧固件周边的其他零部件发生干涉，作业时仅需将卡爪对准卡槽嵌入，转动杆身即可完成操作，不需要额外的对位调整，单人即可快速完成紧固件的拆装作业，提升装配与检修的作业效率。

　　在实际工程应用中，这类钩形扳手常作为设备配套的专用检修工具，随主机设备一同交付，用于设备后期运维过程中特定锁紧部件的拆装，避免使用通用工具造成的零部件损坏，其结构简单可靠，无额外活动部件，长期使用不易出现故障，维护成本极低，针对不同规格的带槽圆螺母，可通过调整卡爪尺寸、钩头圆弧半径、杆身长度形成系列化规格，覆盖不同直径、不同锁紧扭矩要求的紧固件作业需求，在机械装配、设备维修、工装调试等场景中均有广泛的应用。
