90度弯通方形安装法兰连接结构件

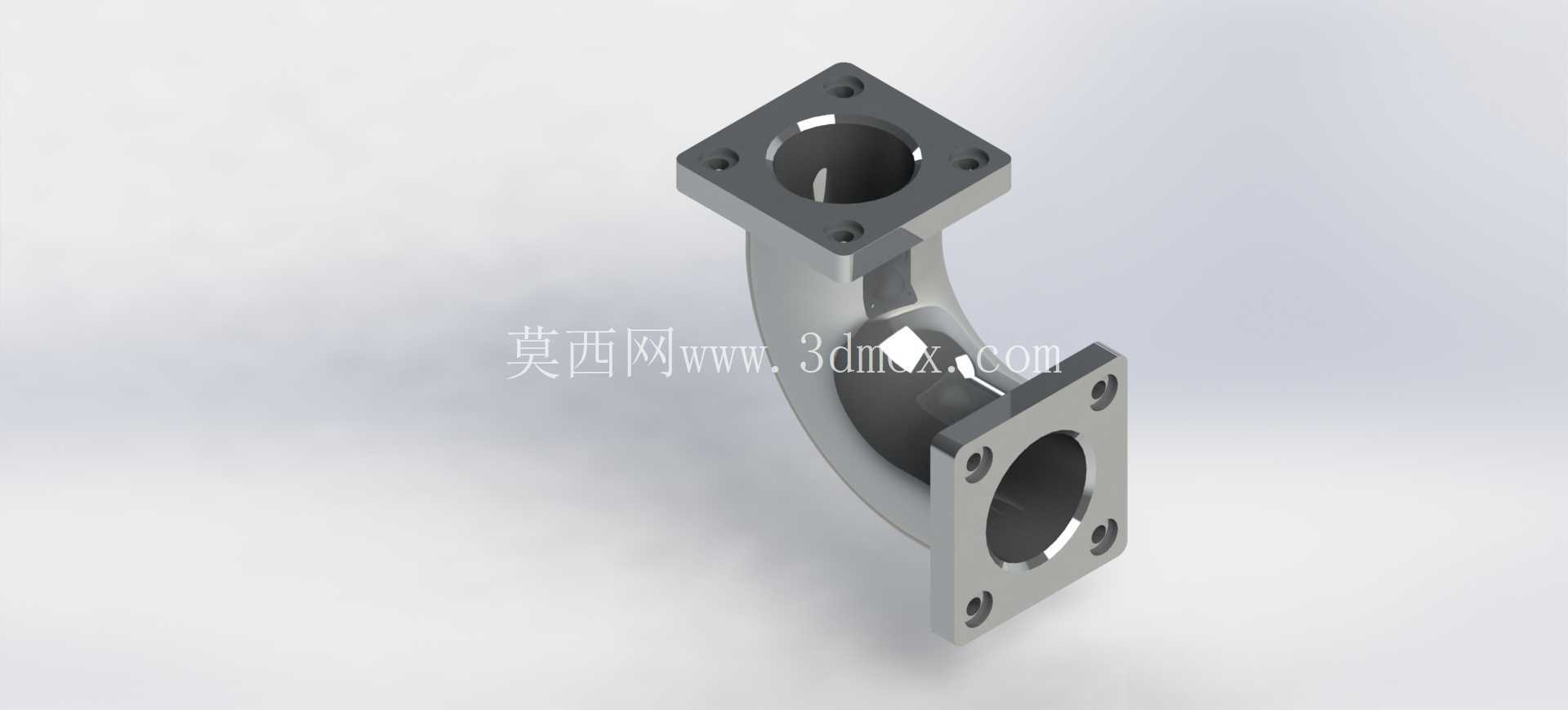

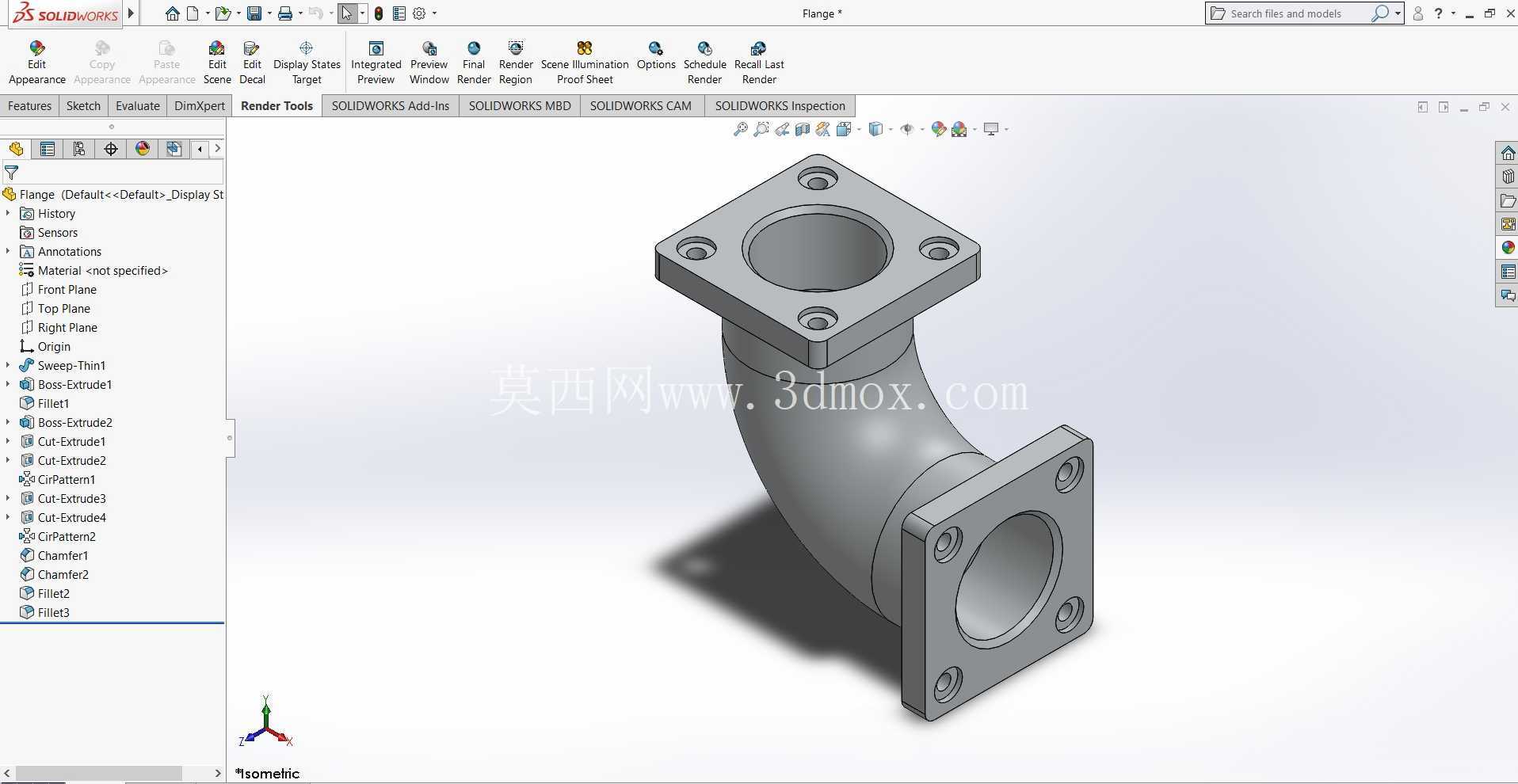

　　在工业管路布设、小型机电设备内部气路/油路转接场景中，经常会遇到两个垂直方向安装面的管路对接需求，常规直法兰无法适配90度转向的安装空间，这类弯通式法兰结构件就是为解决垂直面管路转接、同时兼顾安装固定需求设计的。从结构设计逻辑来看，该构件采用一体化弯臂结构，两端均设置方形法兰安装面，每个法兰面均匀布置4个螺栓安装孔，中心为贯通的流体通道，弯臂部分采用圆弧过渡的流道设计，相比直角弯折的流道，能大幅降低流体在转向位置的压损，减少湍流产生，适配低压气路、润滑油路等对流动阻力有要求的输送场景。

　　从安装边界来看，两端方形法兰的安装孔位采用同规格对称设计，安装时可根据现场布线需求调整周向安装角度，无需额外加工转接板，单一部件即可完成垂直方向的管路对接与固定，减少了管路系统的零件数量，降低了装配环节的密封失效风险。法兰端面设计有定位止口，与对接管路的法兰配合时，可自动完成同轴度定位，避免安装错位导致的密封垫压偏、管路偏心等问题，止口深度控制在2mm左右，既能保证定位精度，又不会因为止口过深导致装配时卡滞、拆卸困难。

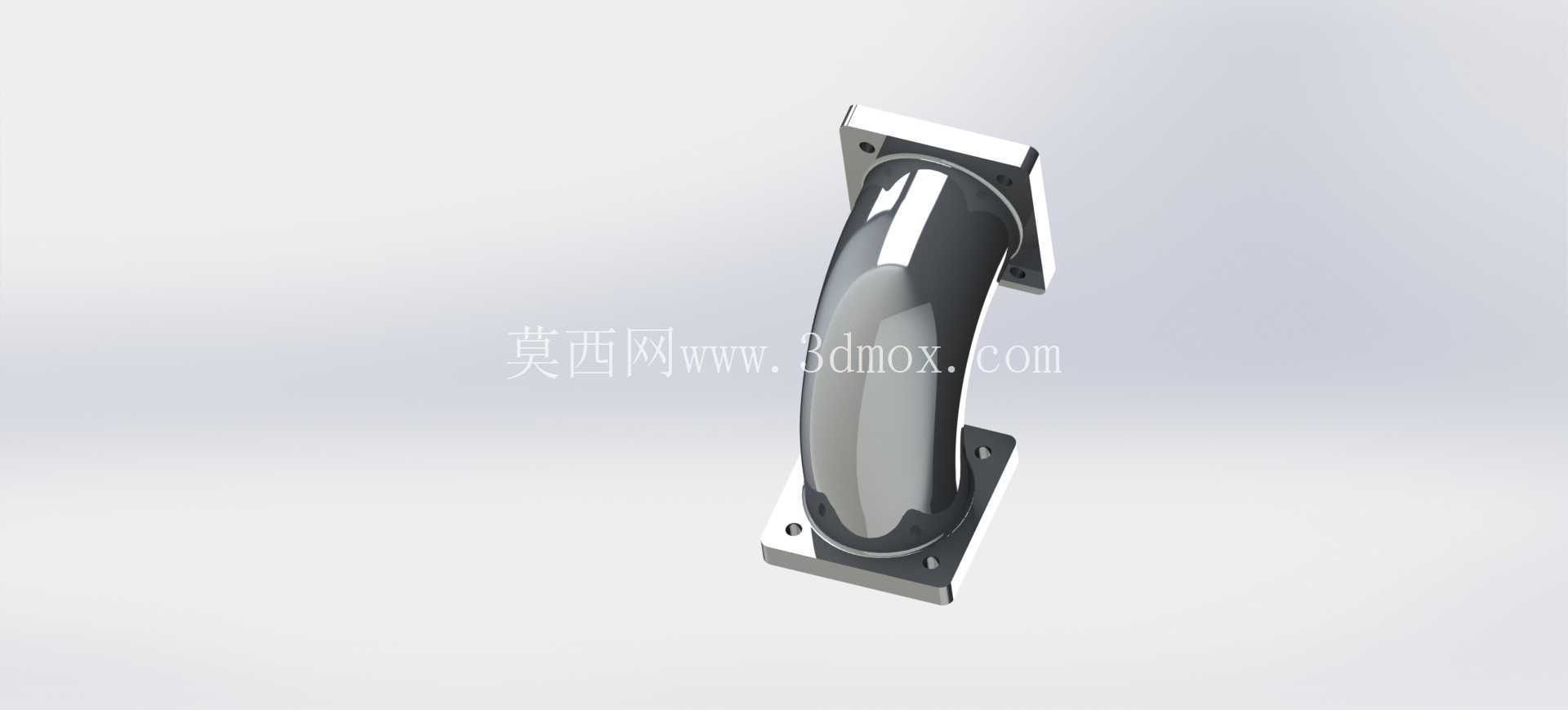

　　在实际应用场景中，这类弯通法兰常被用在小型液压站的阀块出口转接、自动化设备的真空吸附管路转向、小型变压器的冷却油路连接等位置，相比采用“直法兰+90度弯头+直法兰”的拼接结构，一体化的设计减少了两个密封结合面，在振动较大的设备运行环境下，能有效降低渗漏概率。弯臂部分的壁厚采用等强度设计，流道内壁与外壁的圆弧曲率保持一致，既避免了壁厚突变导致的注塑/铸造应力集中，也尽可能控制了构件整体重量，在满足1.6MPa工作压力强度要求的前提下，相比等径直角弯头重量降低约18%。

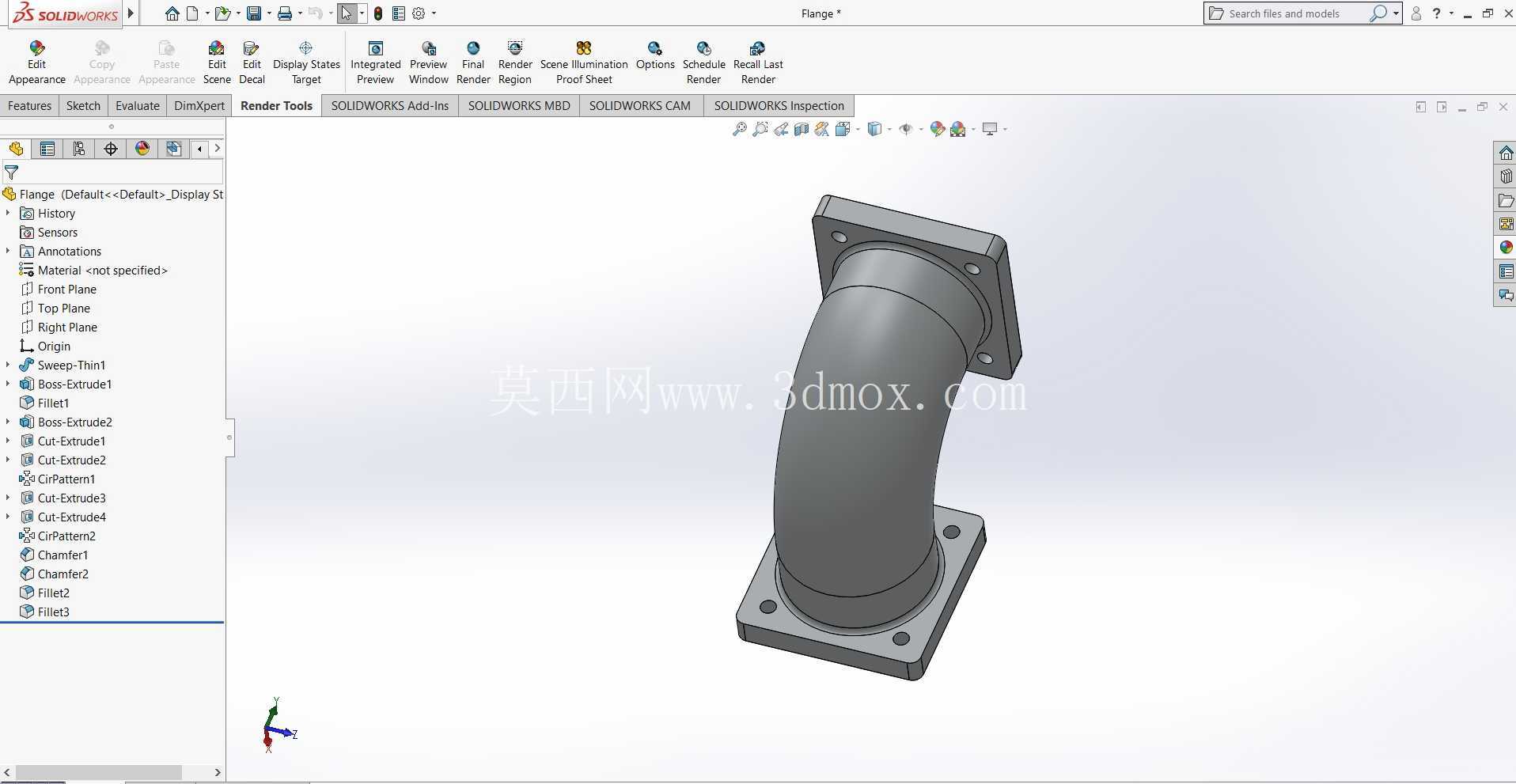

　　设计过程中，螺栓孔的位置度公差控制在0.1mm以内，保证两端法兰与对接件安装时螺栓可顺利穿入，无需强行铰孔修正；法兰密封面的平面度公差控制在0.05mm范围内，安装时配合厚度1.5mm的丁腈橡胶密封垫，即可满足常规工况下的密封要求，无需额外涂覆密封胶，降低后期维护的拆卸难度。弯臂的转弯半径设置为流道通径的1.5倍，这个参数是经过流体仿真验证的最优值，转弯半径过小会导致流阻陡增，过大则会占用过多安装空间，在小型设备内部紧凑的布设空间里，1.5倍通径的转弯半径能在流阻和安装空间之间取得较好的平衡。

　　从安装适配性来看，该构件的两个法兰面处于垂直正交状态，安装时可选择任意一端作为固定端，适配水平转垂直、垂直转水平等不同走向的管路布设需求，法兰边角处做了R3的圆角处理，避免装配过程中锐边划伤操作人员，也减少了零件周转过程中边角磕碰导致的密封面损伤。流道内壁做了光滑过渡处理，没有明显的台阶和接缝，在输送带有微小杂质的流体时，不易出现杂质滞留堆积的问题，降低了管路堵塞的风险。在材质选择上，若用于油路系统可采用铝合金压铸成型，重量轻且导热性好，能帮助油路散热；若用于腐蚀性气路则可采用POM注塑成型，成本低且耐化学腐蚀，不同材质的构件均采用统一的安装尺寸，可在设备维护时直接互换，无需修改周边安装结构。
