铰接式万向连接接头结构设计展示

　　这类铰接式连接结构在工业传动、管路布设、活动机构连接场景中应用十分广泛，从液压管路的活动端连接，到小型自动化设备的活动关节衔接，再到工装夹具的角度调节部位，都能见到这类结构的身影。它的核心作用是在两个存在相对角度偏移、需要小范围活动的连接端之间，建立稳定的机械连接，同时补偿安装过程中产生的同轴度误差，抵消设备运行过程中因振动、结构形变带来的连接应力，避免硬连接状态下出现的应力集中、连接断裂、密封失效等问题。

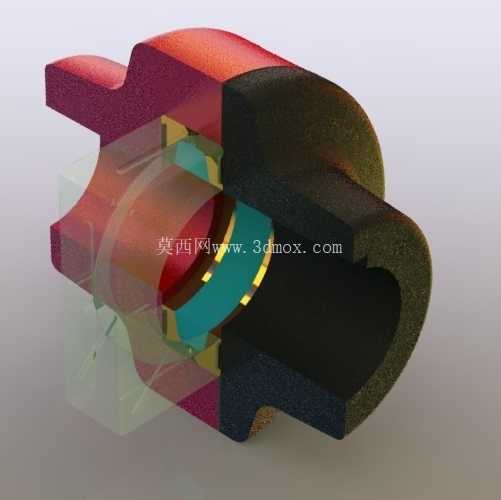

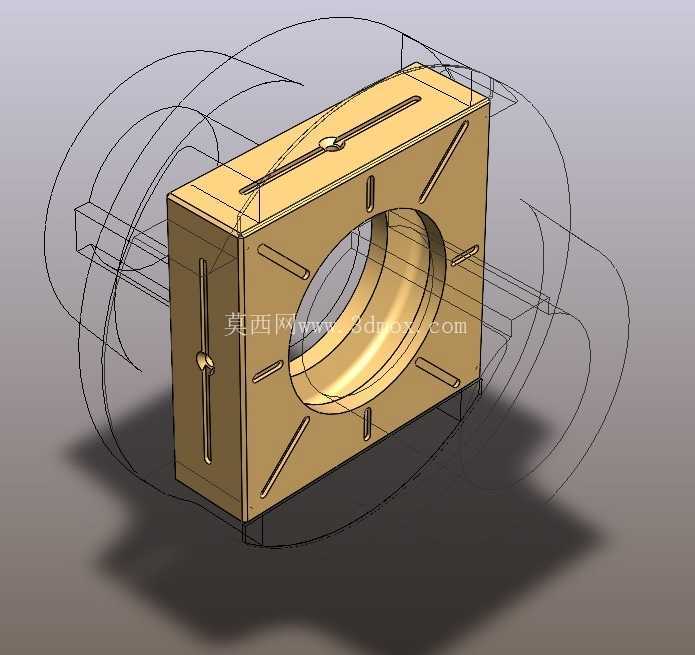

　　从结构设计逻辑来看，该接头采用分体嵌套式的铰接结构，外部为带定位凸台的壳体结构，凸台部分用于和安装基座做卡接定位，限制接头整体的周向转动自由度，保证安装后位置的稳定性。内部嵌套有环形耐磨衬层，衬层与中心铰接体之间采用间隙配合，预留了合理的活动余量，既可以保证铰接部位转动、偏摆的顺畅性，又不会因间隙过大导致连接松旷。中心铰接体的球面配合面经过弧度优化，偏摆角度覆盖了常规工业场景下的角度补偿需求，不需要额外加装过渡接头就能满足多数小角度活动连接的要求。

　　在安装边界的考量上，该接头的外部轮廓做了圆角过渡处理，没有尖锐的突出结构，安装时不需要预留过大的操作空间，在狭小的设备腔体内部也能完成装配。外部壳体的卡接凸台尺寸与常规的安装卡槽规格匹配，安装时不需要额外加工定制适配的固定结构，直接卡入预设卡槽后，配合端面的密封压圈就能完成固定，装配工序简单，后期维护拆卸也十分方便。内部流道（针对管路应用场景）做了等径设计，不会因铰接结构的存在缩小通流截面，避免介质输送过程中出现节流、压损增大的问题。

　　针对不同的应用场景，该结构的材质搭配也做了对应的设计预留，外部壳体可根据使用环境选用工程塑料、铸铝或者不锈钢材质，有轻量化需求的场景选用工程塑料材质就能满足强度要求，有耐腐蚀、高强度要求的工况则可以选用金属材质。内部衬层选用自润滑耐磨材质，长期往复摆动也不会出现过度磨损，不需要频繁加注润滑脂，降低了后期的维护成本。铰接部位的密封结构采用多道环形密封槽设计，密封件嵌入槽体后不会在活动过程中出现移位、脱出的问题，在输送流体介质的场景下能保证可靠的密封性能，不会出现介质渗漏的情况。

　　在实际选型应用中，需要注意该接头的额定偏摆角度范围，超出设计角度的强制偏摆会导致铰接面出现卡滞、密封件挤压破损的问题。安装时要保证两端连接部件的同轴度偏差在接头的补偿范围内，不能完全依靠接头的角度补偿能力来抵消过大的安装误差，否则会大幅缩短接头的使用寿命。对于有往复运动频率要求的场景，要核算铰接面的滑动摩擦线速度，匹配对应耐磨等级的衬层材质，避免高速往复摆动下衬层快速磨损导致间隙过大。另外，该结构的连接端面采用标准的连接尺寸，能和同规格的硬管、软管接头直接适配，不需要额外加工转换接口，能有效缩短设备的装配周期，降低管路布设、机构连接的综合成本。在一些需要频繁调整角度的工装部位，该铰接接头还可以配合锁紧机构使用，调整到目标角度后锁紧固定，就能作为固定角度的连接接头使用，场景适配性十分灵活。
