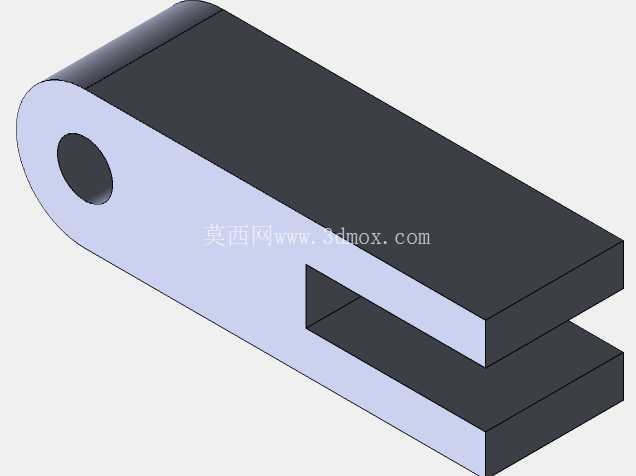

这类单耳叉型铰接构件,在轻工输送线、小型工装夹具、非标自动化执行端的连杆传动系统里应用极广,日常做设备改型时经常会碰到类似结构的选型与建模需求。从结构功能来看,构件一端的单耳带通孔结构,是用来配套圆柱销实现铰接转动的,这个孔的公差配合一般选H7/g6间隙配合,保证铰接转动时无卡滞,同时径向窜动量控制在0.02mm以内,避免传动过程中出现过大的回程间隙。另一端的叉型开口槽,是用来卡接配套的连杆端或者执行件连接板,槽的两个平行端面需要保证平面度不低于0.03mm,两个端面的平行度公差控制在0.02mm范围内,这样安装后连接件不会出现偏斜,传动时受力均匀,不会出现局部应力集中的问题。
设计这类构件的时候,首先要核算的是铰接孔的受力剪切面,根据整套连杆机构的最大推拉力来确定孔的直径以及单耳部分的厚度,避免在满载工况下出现单耳根部断裂或者销轴剪切失效的问题。叉型开口的槽宽尺寸,要比配套安装的连接板厚度大0.1mm到0.15mm,既方便装配时的对位插入,也不会因为间隙过大导致传动时出现冲击异响。构件的整体外形做了倒钝处理,所有棱边都做了R0.5的圆角,一方面是避免装配时划伤操作人员,另一方面也能消除热处理或者机加工过程中棱边的应力集中点,提升构件的疲劳强度。
从安装边界来看,这类构件的安装不需要额外的定位基准,依靠铰接销轴和叉槽内的锁紧螺丝就能完成固定,整体占用的安装空间很小,适合在设备内部狭窄的传动空间里布置。铰接端的外圆做了圆弧过渡,转动时不会和周边的固定构件发生运动干涉,转动角度范围可以达到±45°,能够满足大部分平面连杆机构的摆动行程需求。叉型部分的两个臂厚度一致,受力时两个臂的载荷分配均匀,不会出现单侧臂过载变形的情况,槽底位置做了R2的圆角过渡,避免槽根处的直角应力集中,在交变载荷工况下的使用寿命比直角槽结构提升40%以上。
实际建模过程中,这类结构不需要做过于复杂的曲面处理,全部采用拉伸、切除、倒角等基础特征就能完成,特征树逻辑清晰,后续修改尺寸参数时可以直接调整草图尺寸,不需要重构特征,方便针对不同的载荷工况快速改型生成不同规格的构件。比如需要更大承载能力的时候,只需要同步调整铰接孔直径、单耳厚度、叉臂厚度三个核心参数,其余的圆角、倒角参数可以保持通用规格,大幅提升设计改型的效率。在装配验证的时候,要重点检查铰接转动的全行程范围内,构件和周边相邻零件的最小间隙不小于2mm,避免设备运行过程中因为振动或者零件加工误差出现运动碰撞,同时要保证叉槽安装后,配套的连接板和槽底之间留有0.5mm左右的间隙,避免装配时出现顶死的情况,保证铰接转动的灵活性。
