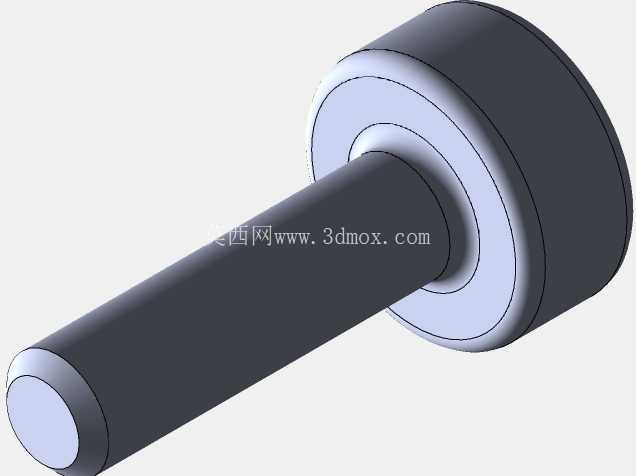

带轴圆柱滚子式机械传动支撑零件

　　在各类中小型回转传动机构的设计场景中，这类带一体轴的圆柱滚子支撑结构是很常见的功能部件，很多初次接触传动结构设计的工程师容易把它和标准滚针轴承、滚轮螺栓类标准件混淆，实际上它属于定制化的随轴回转支撑件，多用于需要简化安装结构、减少零件配合数量的紧凑传动工位。从实际使用场景来看，这类零件常出现在小型输送线的侧边导向工位、精密工装夹具的回转定位端、小型电动工具的输出端支撑位置，相比标准轴承加独立轴的组合结构，它把回转滚动体支撑段和动力传递轴做成了一体式结构，省去了轴和轴承内圈的过盈配合工序，也避免了长期运转后轴与内圈打滑跑圈的失效风险。

　　从结构设计逻辑来看，这个零件的核心功能是承受径向载荷，同时通过伸出的光轴段传递扭矩或者作为安装定位基准，设计时首先要确定的是滚动体段的外径尺寸，这个尺寸直接决定了零件的额定径向承载能力，通常在选型或者建模时，要先核算工位的最大径向载荷，再匹配对应的滚动体排布直径，避免出现过载导致滚动体压痕、卡滞的问题。伸出的轴段直径和长度属于安装边界尺寸，轴段直径要和配合的安装孔、传动轮内孔保持公差匹配，一般如果是和塑料传动轮配合，轴段可以选h7公差，如果是和金属件过盈装配则要选k6公差，轴段的长度要完全覆盖安装件的厚度，同时预留0.5到1毫米的轴向窜动间隙，避免运转时出现轴向顶死的情况。

　　滚动体段的外圈是和设备基座或者安装座直接配合的部分，外圈的端面要做0.2到0.3毫米的倒角，方便压入安装孔的时候自动找正，不会刮伤安装孔的内壁。很多新手建模的时候容易忽略轴段和滚动体段衔接位置的退刀槽或者圆角处理，这个位置是应力集中的高发区域，如果是承受交变载荷的工位，衔接处必须做R0.5以上的圆角过渡，绝对不能做成直角台阶，否则长期运转后很容易在台阶位置出现疲劳断裂。另外轴段的端面要做中心孔，这个细节很多人建模时会漏掉，实际加工的时候不管是车削还是外圆磨，都需要用中心孔作为定位基准，没有中心孔的话零件的同轴度很难保证，会直接导致运转时出现径向跳动，噪音变大，磨损速度加快。从安装适配的角度来说，这类零件不需要额外配置轴承座，只要在安装板上加工出和外圈外径匹配的安装孔，把外圈压入孔内就可以完成固定，轴段上可以直接安装同步轮、齿轮或者导向滚轮，整个安装结构只需要一个零件就能实现原来轴、轴承、挡圈三个零件组合才能实现的功能，非常适合空间紧凑、装配节拍要求高的自动化设备工位。在建模的时候要注意滚动体和外圈、内轴段的配合间隙，径向间隙要控制在0.01到0.03毫米之间，间隙太小会导致转动卡滞，润滑脂无法进入摩擦面，间隙太大则会出现径向窜动，传动精度下降。

　　另外这类零件的润滑一般采用脂润滑，设计时要在外圈和滚动体的配合位置预留润滑脂的填充空间，不需要额外开注油孔，因为中小型支撑结构的润滑脂填充后可以满足数千小时的运转需求，维护成本很低。还要注意的是，这类零件不适合承受较大的轴向载荷，如果工位存在轴向力，必须额外搭配轴向挡圈或者推力垫片来承担轴向力，不能让滚动体承受额外的轴向载荷，否则会很快出现滚动体端面磨损、保持架断裂的失效问题。在实际测绘或者建模还原这类零件的时候，要重点保证轴段和滚动体外圈的同轴度，同轴度公差要控制在0.02毫米以内，端面和轴线的垂直度公差控制在0.015毫米以内，这些形位公差直接决定了零件的实际运转性能，很多人建模只画外形尺寸，忽略形位公差对应的结构细节，做出来的模型拿去加工就会出现装配不上或者运转不良的问题。
