多接口空气分配管汇三维结构设计

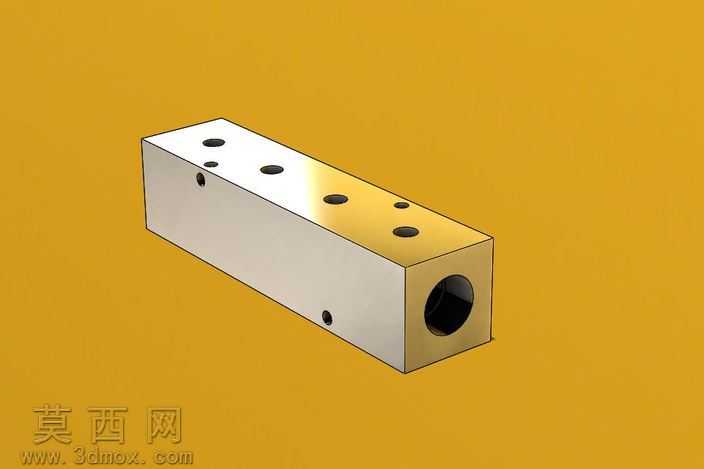

该三维模型采用SolidWorks软件完成全参数化建模，整体为长方体块状结构，建模过程中优先使用拉伸凸台、拉伸切除等基础特征完成主体轮廓构建，保证模型尺寸可编辑、结构可修改。主体结构分为上下两个功能面，顶面沿长度方向等距分布多组不同孔径的安装孔，采用异型孔向导特征完成孔位定位与规格设置，孔位间距严格匹配气动管路安装的标准间距要求，侧面设置大口径主进气接口，接口规格为1/2NPT，两端预留4-3/8规格的外接端口，所有接口处均做了倒角处理，避免安装时密封圈被锐边划伤。材质渲染阶段，主体部分采用两种金属材质区分功能区域，顶面设置为黄铜金属材质，调整材质粗糙度为0.15、反射率为0.6，模拟黄铜表面经抛光处理后的金属光泽，侧面及其余端面设置为阳极氧化银白色铝合金材质，粗糙度调整为0.2，呈现哑光金属质感，接口内孔做深色金属处理，模拟内螺纹的加工质感。结构设计上，整体采用一体化铣削成型思路，内部设置连通的气流通道，将侧面主进气口的气流均匀分配至顶面各个输出接口，侧面预留的小型定位孔用于管汇的安装固定，保证使用过程中不会因气流压力产生位移。设计思路围绕气动系统的气流分配需求展开，在保证结构强度的前提下尽可能压缩整体体积，长方体块状结构便于在设备机架上进行贴装固定，多接口的布局可同时为多个气动元件提供稳定气源，接口规格的选型兼顾了主流气动管路的连接标准，无需额外转接件即可完成管路装配，模型所有特征均做了圆角过渡处理，避免应力集中问题，同时提升了成品的外观质感，渲染阶段采用暖黄色纯色背景，搭配三点布光方案，突出金属材质的光影层次，清晰展现各个孔位的布局与结构细节。
