气动式直线驱动锁紧装置结构设计

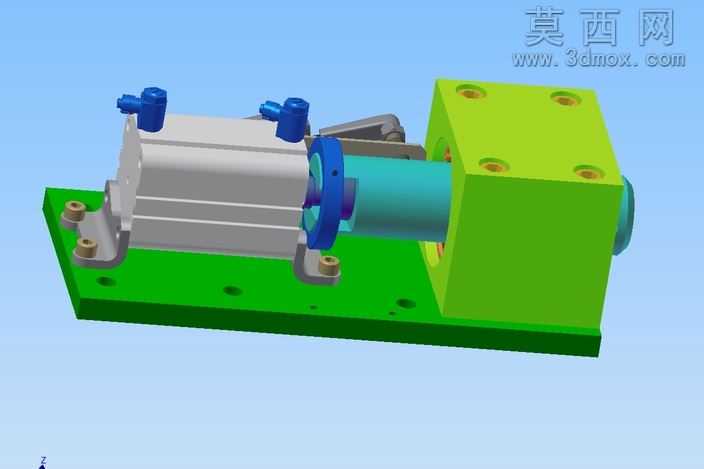

本锁紧装置采用三维参数化建模方式完成整体结构设计，建模过程中先完成各零部件的独立特征构建，再按照装配约束关系完成总装配合，确保各运动部件无干涉、装配公差符合机械设计规范。渲染阶段采用工业产品常用的材质区分方案，将气动执行缸体设置为银灰色金属磨砂材质，模拟铝合金阳极氧化的表面质感；端盖、气嘴接头采用深蓝色工程塑料材质，还原气动元件的常规外观特征；安装底座设置为亮绿色硬质阳极氧化铝合金材质，清晰区分固定支撑部件与运动部件；中部传动套采用青蓝色金属材质，锁紧执行块采用亮绿色方块结构，通过色彩差异直观呈现各部件的功能分区。结构设计上，该装置以标准气动气缸作为直线动力输出源，气缸通过侧装安装脚固定在绿色安装底板上，安装脚预留沉头安装孔，可通过螺栓将整套装置固定在设备机架上；气缸输出轴通过蓝色法兰式连接盘与中部传动套相连，传动套伸入右侧方形锁紧块的内孔中，实现动力的直线传递；方形锁紧块四周预留四个沉头安装孔，可将锁紧执行端固定在需要锁紧定位的工位上，当气缸通气伸出时，传动套推动锁紧块内部的锁紧机构动作，实现对目标部件的抱紧锁紧，气缸缩回时解除锁紧状态。设计过程中充分考虑了装置的安装便捷性与维护性，所有连接部位均采用标准紧固件，气嘴采用标准快插接口规格，可直接适配常规气动管路；底板上预留的多组安装孔位可适配不同的安装间距需求，无需额外加工转接板即可完成安装；整体结构紧凑，动力传递路径短，锁紧动作响应迅速，可应用于自动化生产线的工位定位、工装夹具的快速夹紧、门窗机构的锁止固定等场景，建模时对所有配合面均做了公差适配，确保实际加工装配后运动顺畅无卡滞，渲染输出的效果图清晰展示了各部件的装配关系与外观特征，可直接用于方案评审、加工出图参考以及产品演示使用。
