V型定位夹持工装基座结构设计

　　在常规轴类、小型盘类零件的铣削、钻削工序加工场景中，这类带双V型定位结构的基座是车间小批量试制、教学实训场景里十分常用的装夹定位元件，区别于标准化量产的平口钳、专用卡盘，这类分体组合式的V型座可以根据待加工零件的直径、长度灵活调整安装间距，适配不同规格的回转体零件装夹需求，不需要额外定制整套夹具，能大幅缩短单件、小批量零件的装夹准备周期。从结构设计逻辑来看，基座主体采用阶梯式块体结构，底部为平整安装基面，加工时可以直接贴合机床工作台T型槽面，或者配合等高块、磁力吸盘完成固定，基座上开设的四个沉头安装孔，孔位间距按照常规机床工作台的槽距做了适配，既可以用内六角螺栓直接穿装锁紧在工作台上，也能配合压板做侧向压紧，安装边界预留了足够的扳手操作空间，不会出现螺栓锁紧时工具与基座立壁干涉的问题。

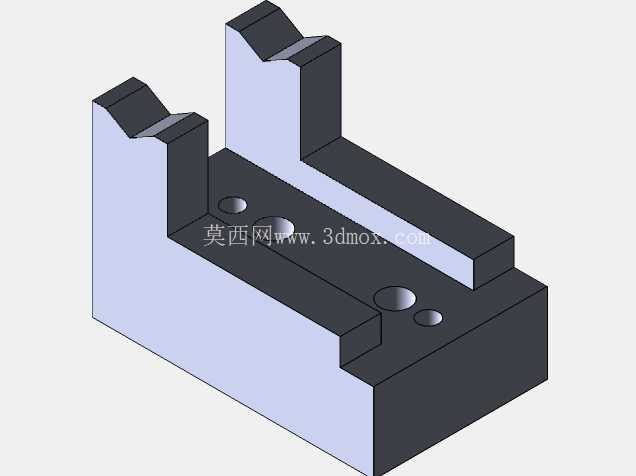

　　两个向上凸起的V型定位块与基座本体为一体化加工结构，V型开口角度采用行业通用的90度设计，这个角度可以兼顾不同直径轴类零件的定位稳定性，不会出现小直径零件落位过深、大直径零件接触线过短的问题，V型面的棱边做了0.2mm的倒角处理，既可以避免零件装夹时棱边划伤工件表面，也能消除加工时的锐边毛刺带来的安全隐患。基座平面上开设的两组同轴小孔，是为了配合弹簧定位销或者挡料块安装使用，当待加工零件需要做轴向定位时，可以直接在对应孔位插入圆柱销，抵住零件端面就能完成轴向尺寸定位，不需要每次打表找正轴向位置，能有效降低重复装夹的找正时间。

　　在实际加工使用场景中，这类工装基座常配合小型台钻、立式铣床、教学实训用加工中心使用，尤其是在大学金工实训、课程设计的实操环节，这类结构简单、装夹逻辑清晰的工装，能帮助初学者快速理解六点定位原理的实际应用，掌握回转体零件装夹的基准选择方法。设计时特意将V型块的高度设置为基座总高度的二分之一左右，这个高度比例既能保证待装夹零件的中心高与机床主轴的常用加工行程匹配，也能避免V型壁过高导致加工时刀具与工装发生碰撞，基座的整体长宽尺寸控制在小型工作台的装夹范围内，不需要额外拼接延长板就能完成固定。

　　基座的台阶式结构设计，一方面是为了在保证结构强度的前提下减少整体加工余量，降低材料消耗，另一方面台阶面可以作为辅助定位基准，当需要装夹方形零件时，可以直接将零件靠在台阶立面上，配合压板就能完成方形零件的装夹，实现一具多用的功能。在加工精度控制上，两个V型块的V型面同轴度、V型面与底部安装基面的平行度是这类工装的核心精度指标，设计时要求V型面的表面粗糙度达到Ra1.6，保证零件装夹时接触均匀，不会因为接触面粗糙导致定位偏移，安装孔的位置度公差控制在0.05mm以内，保证基座重复安装时的定位精度一致性。不同于专用定制工装只能适配单一零件的局限性，这类通用V型定位基座可以通过更换不同厚度的调整垫片、加装不同形式的压块，覆盖直径10mm到60mm范围内的轴类零件装夹，不管是做轴类零件的键槽铣削、径向孔钻削，还是端面的小平面加工，都能提供稳定的装夹支撑，在小型机加工车间、实训教学场地的使用频率非常高。
