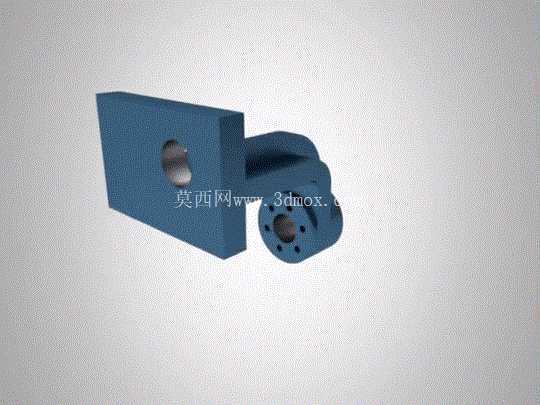

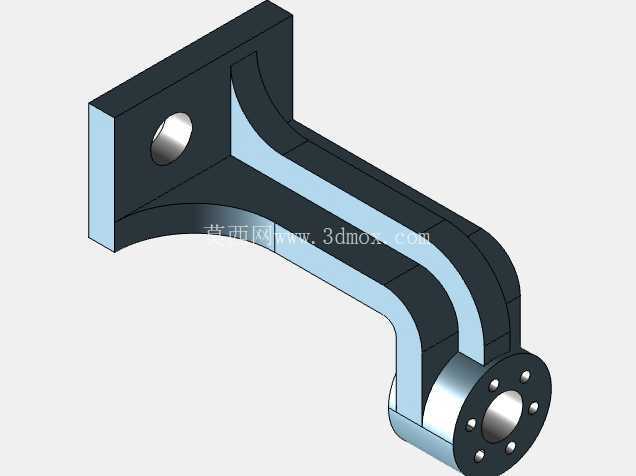

这类带侧装立板的铰接连接支座,多应用在中小型自动化设备的连杆传动末端、工装夹具的角度调节工位,以及轻工机械的摆动执行机构安装位,核心作用是实现两个相对摆动构件之间的刚性连接与转动自由度约束,避免传动过程中出现连接点窜动、偏载磨损的问题。从结构设计逻辑来看,左侧的立式安装板采用整板铣削成型,板面上预留的通孔用于穿装锁紧螺栓,可直接贴合固定在设备的型材立面或者安装基板上,安装板的厚度经过载荷校核,能够承受铰接端传递的径向弯矩,避免长期受载后出现板面变形导致的转动卡滞。右侧的铰接端采用筒式结构,内孔预留了轴承安装位,周边均匀分布的小孔用于安装端盖或者铰接轴的轴向定位销,能够保证铰接轴转动过程中的同轴度,减少转动副的磨损量。
设计过程中首先需要确认安装边界:立式安装板的平面度公差控制在0.02mm以内,保证安装后与固定基面完全贴合,不会出现安装应力;铰接筒的内孔轴线与安装板基面的平行度公差需要控制在0.03mm以内,避免铰接轴安装后出现别劲现象,导致转动阻力过大甚至轴件磨损。铰接端与安装板之间的过渡连接段采用变截面加强结构,在不额外增加整体重量的前提下,提升了两个结构段之间的连接刚度,能够承受摆动过程中产生的交变载荷,避免应力集中导致的连接段断裂。
从实际使用场景来看,这类支座常配套在包装设备的料仓摆动开门机构、小型输送线的挡料摆臂安装位,以及检测设备的探头角度调节支架上,安装时需要先将安装板通过螺栓锁紧在固定基面上,再将铰接轴穿入筒体内孔,配合轴套或者滚动轴承实现摆动功能,安装过程中需要保证铰接轴的轴向间隙控制在0.1mm以内,既不会出现轴向窜动,也不会因为间隙过小导致转动卡滞。结构设计时没有采用多余的冗余结构,所有的型面都经过受力优化:安装板的边角做了倒角处理,避免安装过程中划伤操作人员,也减少了应力集中点;铰接筒的外圆与连接段的过渡位置采用圆角过渡,能够分散交变载荷下的应力,提升构件的疲劳寿命。

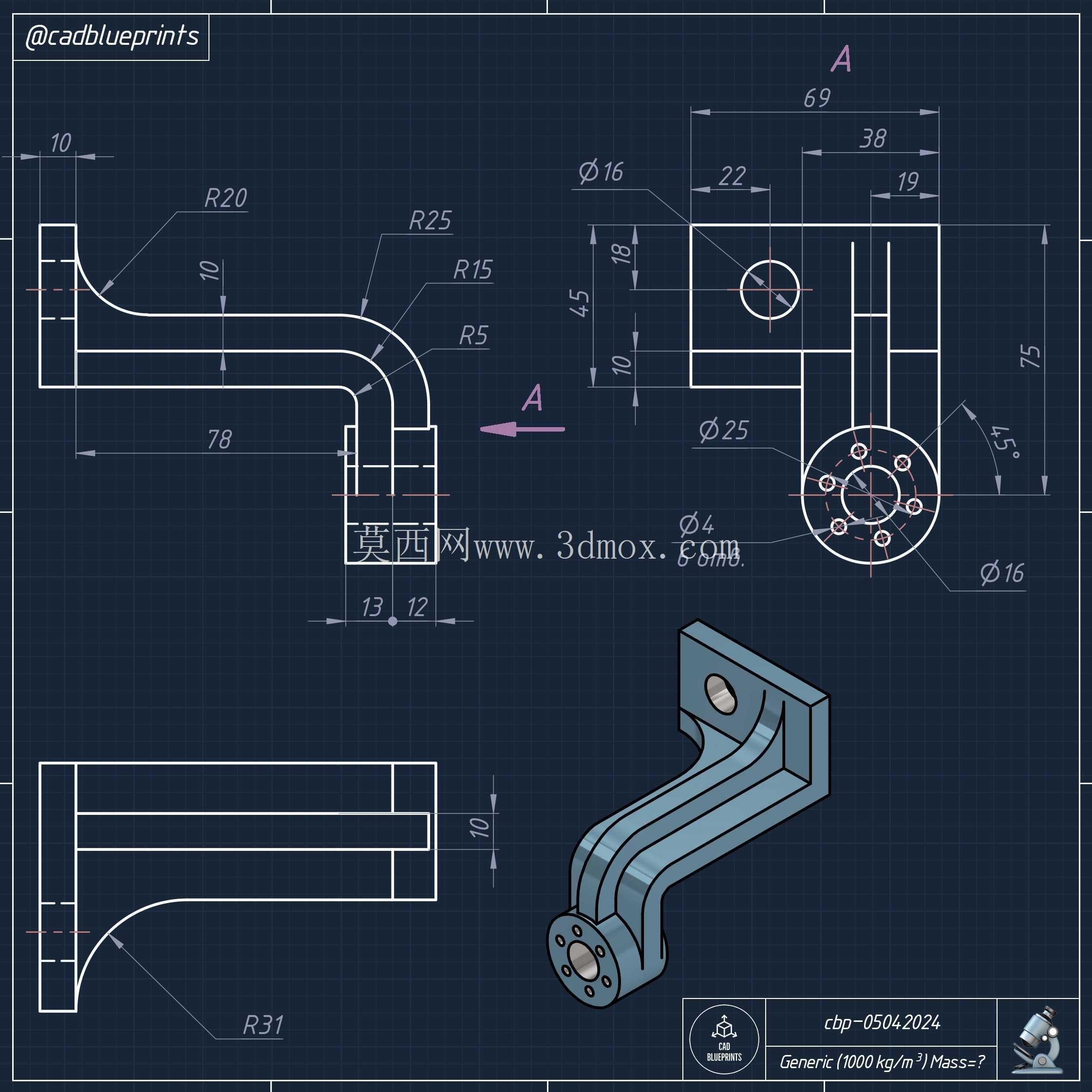

在三维建模过程中,需要重点关注安装孔的位置度公差,以及铰接内孔的圆柱度要求,这些尺寸直接影响后续零件加工后的装配适配性,如果安装孔位置度超差,会导致支座无法顺利安装到预设基面上,如果铰接内孔圆柱度不达标,会造成铰接轴转动不畅,加快配合面的磨损。这类支座的整体外形紧凑,不会占用过多的设备安装空间,侧装的结构形式也方便在设备立面的狭窄空间内布置,不需要额外预留过大的安装操作空间,适合在紧凑型自动化设备的结构设计中选用。
