流量控制器用壁挂式金属防护面板盒结构

　　这款面板盒是专为工业现场流量控制器配套设计的防护承载壳体，主要应用在流体输送管线的现场测控节点，覆盖水处理、化工制程、暖通循环、工业气体输送等需要实时管控介质流量的作业场景，承担流量控制器核心测控模块的外部防护、人机交互界面承载、现场安装固定的核心作用。从实际使用场景出发，这类面板盒需要适配工业车间、户外管线旁通、设备夹层等复杂安装环境，既要抵御现场粉尘、喷淋水汽、轻微外力磕碰对内部测控元件的损伤，也要预留足够的操作空间，方便现场运维人员完成参数查看、按键调整、锁具启闭等日常操作。

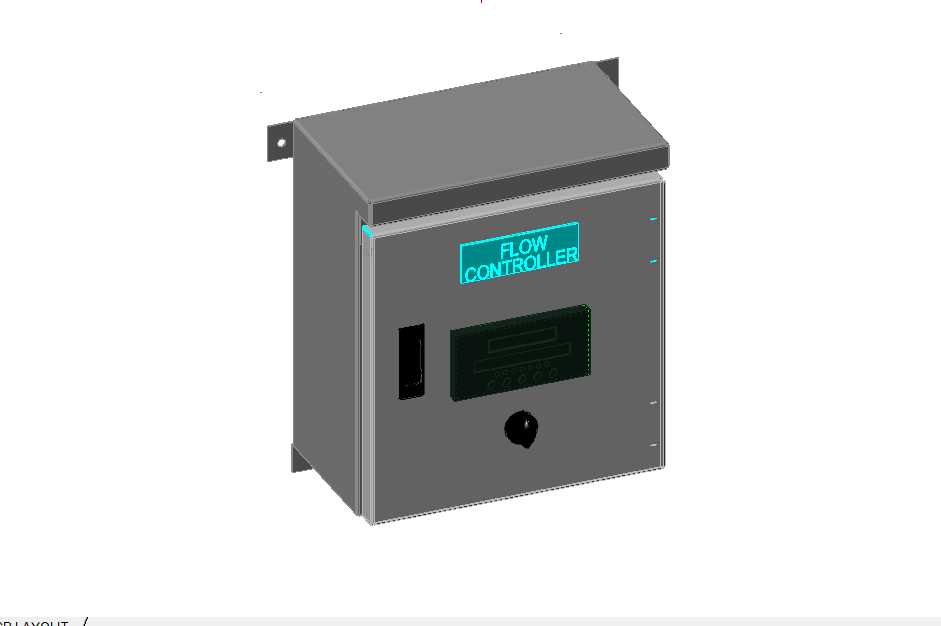

　　设计阶段首先锚定安装边界做结构适配，整体采用带顶部遮雨檐的长方体钣金构型，背部伸出的两个带安装孔的固定耳片是核心安装受力点，安装时可直接通过膨胀螺栓或紧固螺丝固定在墙面、设备支架立面，固定耳片的孔位间距按照常规工业壁挂件的通用尺寸预留，不需要额外做安装位改造就能适配多数现场的预装支架。顶部外伸的遮雨檐做了15度的下倾斜边，当设备安装在半户外场景时，滴落的水汽会顺着檐边斜面滑落，不会顺着盒体上盖的拼接缝隙渗入壳体内部，这个细节是针对半户外安装场景专门做的结构优化，避免常规直边壳体容易积水渗液的问题。

　　壳体正面的功能区布局完全匹配流量控制器的人机交互需求，上部预留的嵌入式显示窗口用来安装带背光的流量状态显示屏，窗口做了内凹沉台设计，显示屏嵌入后表面比盒体正面低2mm，既可以避免现场搬运、安装过程中硬物刮擦显示屏表面，也能减少环境光直射产生的显示反光，方便运维人员从不同角度查看实时流量数据。显示屏下方的长方槽位是嵌入式按键区的安装位，预留的槽孔尺寸匹配常规薄膜按键的安装公差，按键面板嵌入后可通过侧边的卡扣或者背胶直接固定，不需要额外做螺丝固定位，简化装配流程。按键区下方的圆形锁孔是盒体启闭的核心结构，配套通用型转舌锁，日常运维时只有持对应钥匙的人员才能打开盒盖调整内部接线或者模块，避免无关人员误碰参数影响流量管控精度。

　　盒体的侧边做了折边咬合的拼接结构，相比传统的直角焊接结构，折边咬合的接缝处配合密封胶条可以达到更高的防护等级，同时折边形成的加强筋结构能提升盒体整体的抗形变能力，即使受到侧面的轻微外力撞击，盒体也不会出现凹陷变形挤压内部的测控模块。盒盖和盒身的连接采用侧边暗藏式铰链，铰链隐藏在折边结构内部，不会突出盒体表面，既可以避免外部积尘堆积在铰链缝隙造成开合卡涩，也能让盒体整体外观更简洁，减少现场清洁的死角。

　　内部的安装空间做了分层预留，靠近盒盖的浅层空间用来安装显示、按键等人机交互组件，深层空间预留了导轨安装位，可以固定流量控制器的核心测控电路板、接线端子排等元件，内部走线的空间按照常规工业布线的曲率半径预留，不会出现线缆弯折过度影响信号传输的问题。盒体底部预留了敲落孔位，现场接线时可以根据进线方向敲掉对应位置的孔盖，穿入电缆后配合防水格兰头完成密封，满足不同走线方向的安装需求，不需要现场额外开孔破坏壳体的防护结构。

　　从结构强度的角度考量，盒体板材的厚度选择兼顾了防护性能和整体重量，不会因为板材过薄造成安装后形变，也不会因为板材过厚增加整体重量给安装支架造成额外负载。表面做了哑光喷塑处理，既可以抵御工业环境中的轻微腐蚀，也不会因为表面反光影响操作人员查看显示屏的内容。整体结构没有多余的装饰性设计，所有的结构特征都围绕实际安装、使用、运维的需求设置，没有冗余结构，加工时可以通过常规钣金剪切、折弯、冲压工艺完成量产，不需要开模，能有效控制加工成本，同时方便后期根据不同型号流量控制器的尺寸做快速的结构调整，适配更多细分场景的使用需求。
