16A螺丝端子工业电源连接插头

　　这款16A规格的工业电源插头，是低压配电场景里移动式设备取电的核心连接部件，日常在车间临时工位配电、户外施工设备供电、小型生产装置电源接驳这类场景里随处可见，主要承担200-250V电压等级下的单相电源传输任务，适配额定工作频率覆盖50Hz与60Hz，能同时满足国内工频配电与部分进口设备的供电频率要求。

　　从结构设计逻辑来看，这款插头采用PORTABLE便携安装版本，整体外壳选用热塑性蓝色材质，这类材料本身具备优秀的绝缘性能与抗冲击韧性，日常使用中能抵御常规的磕碰、拖拽磨损，同时材料本身的耐候性也能适配车间内油污飞溅、户外轻度雨淋的使用环境。防护等级设计上，本体达到IP44/IP54级别，插合状态下可以阻挡直径1mm以上的固体异物侵入，同时能抵御各个方向的飞溅水滴，完全满足生产车间、户外临时作业场景的常规防护需求，插合侧的IK08防护等级，也能承受日常使用中意外的外力撞击，避免外壳破损导致内部带电部件外露。

　　端子连接部分采用螺丝端子结构，这也是工业接插件里可靠性经过长期验证的连接方式，接线作业时不需要额外的压接工具，只需要将剥好的电缆线芯插入端子位，拧紧锁紧螺丝就能完成线缆固定，相比压接端子的方案，现场接线的灵活度更高，后期维护更换线缆也更便捷。内部导电触片选用铜锌合金材质，也就是日常工程里常用的黄铜材料，这类材料导电性能稳定，同时具备足够的结构强度，反复插拔过程中不容易出现形变，触片表面做了镀镍处理，能有效减缓长期使用过程中的氧化问题，降低接触电阻，避免大电流工况下出现接头发热的隐患。

　　电缆接入端设计了电缆格兰头结构，也就是常说的电缆防水接头，格兰头锁紧后可以抱紧电缆外护套，一方面可以固定电缆，避免使用过程中拖拽电缆导致内部端子接线松脱，另一方面也能填补电缆与插头壳体之间的间隙，提升接线端的防护能力，避免水汽、粉尘从接线位置进入插头内部。插头的插销布局为2P+E结构，也就是包含两根相线插销与一根接地插销，接地插销的长度设计长于相线插销，能保证插拔过程中接地线路先接通、后断开，从结构上保障用电安全，避免设备带电状态下失去接地保护。

　　从安装边界与适配场景来看，这款插头为6h位置规格，也就是行业内常说的6点钟方向接地极位置，能直接适配同规格的OPTIMA系列暗装、明装工业插座，不需要额外做结构改装。整体外形为圆柱式结构，插合端做了导向倒角设计，插拔作业时能快速对准插座位置，降低对位难度，外壳表面做了防滑筋结构，操作人员佩戴劳保手套插拔时也能有足够的摩擦力，不会出现打滑的问题。额定16A的载流能力，能承载最高3500W左右的单相负载，完全覆盖手持电动工具、小型生产设备、临时照明回路这类常见工业用电负载的取电需求。

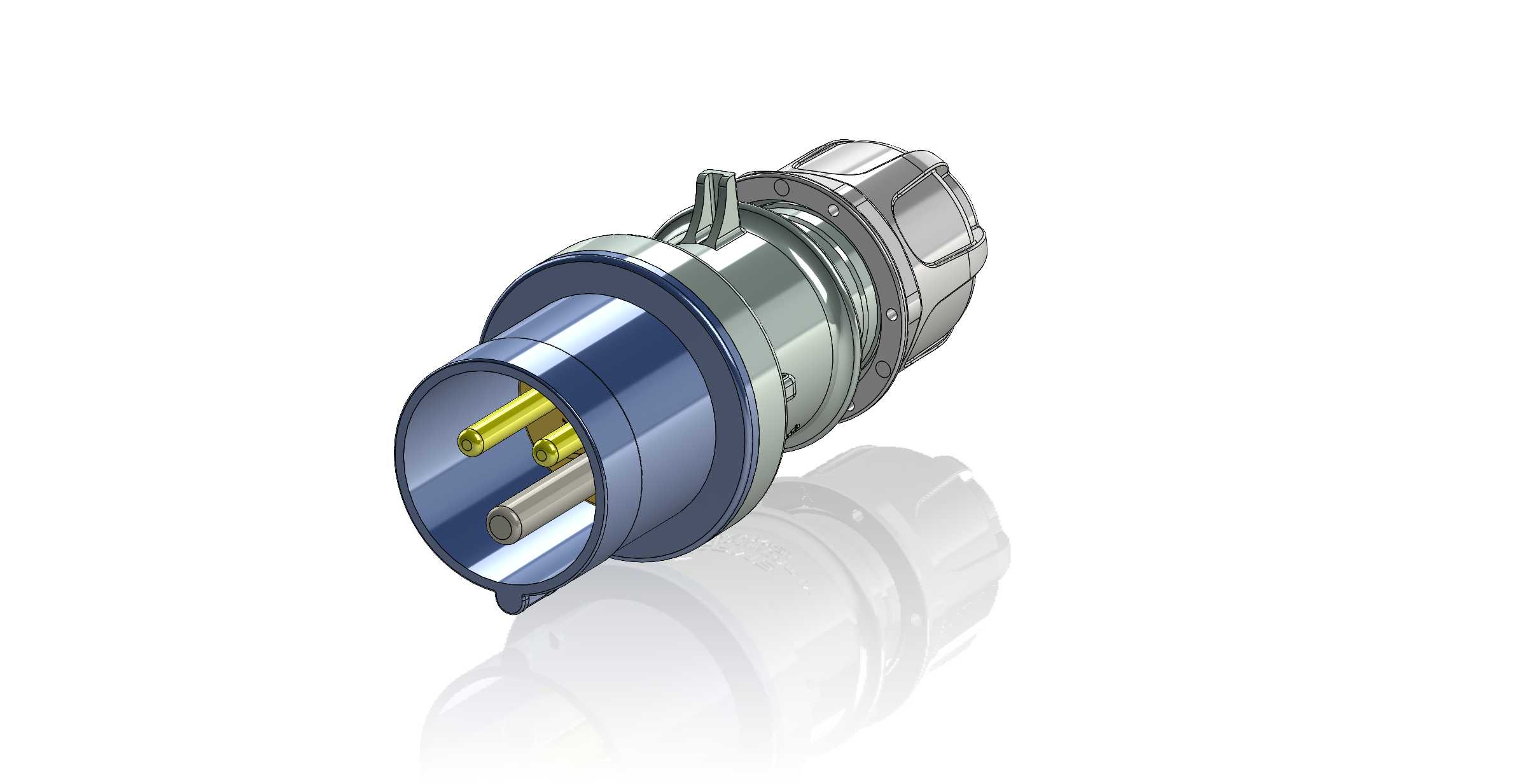

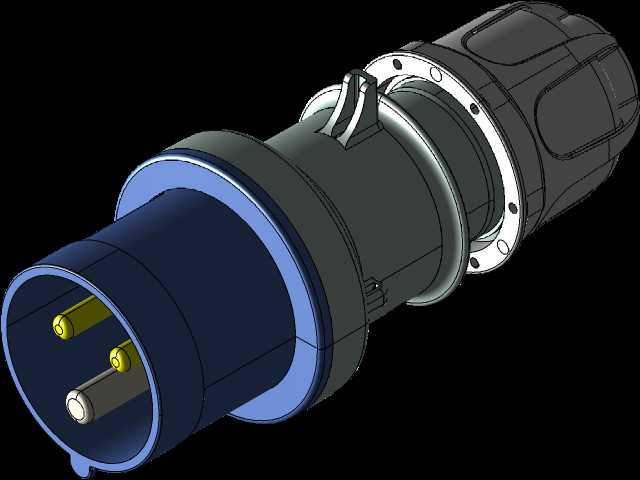

　　在三维建模的细节处理上，这款模型完整还原了插头的所有结构特征：外壳的分型线位置、格兰头的锁紧螺纹结构、插销的倒角与长度差、端子仓的内部固定筋位都做了1:1的还原，不管是用于配电方案的可视化展示、设备布线的干涉检查，还是用于工业接插件的选型参考，都能提供准确的结构参考。建模过程中也充分考虑了装配逻辑，各个零件之间的配合间隙都按照实际生产的公差要求做了预留，比如插销与插座的配合间隙、外壳上下盖的止口配合尺寸、格兰头的锁紧行程都和实物保持一致，不会出现装配干涉的问题，能直接用于装配模拟、工程出图等后续设计环节。

　　实际工程应用中，这类插头相比普通民用插头，在载流稳定性、防护能力、机械强度上都有明显优势，是工业场景里低压末端配电的标准部件，很多工厂的车间配电、户外展会供电、港口临时设备接驳都会选用同规格的产品，其螺丝端子的设计也让现场接线的效率更高，不需要配备专业的压接工具，普通电工就能完成接线作业，后期如果出现线缆破损，也可以快速拆开更换线缆，不需要整体更换插头，降低了后期的维护成本。
