带机械联锁的工业防水开关插座结构

　　这款带开关的互锁插座，是面向工业现场临时配电、固定设备供电场景开发的接插部件，常见于户外施工场地、港口码头配电、生产车间设备工位供电、冷链仓储供电回路这类对供电安全、接插防护有高要求的场景，核心作用是避免带负荷插拔产生的拉弧风险，从机械结构层面杜绝带电插拔的误操作，保障操作人员人身安全与供电回路稳定性。

　　从功能特性来看，这款产品集成了旋转式负荷开关与工业插座本体，二者通过内部机械联锁结构实现硬联锁：只有当开关旋转至断开位置时，插座的防护翻盖才能解锁打开，允许插头插入或拔出；当插头完全插合到位后，开关才能旋转至合闸位置接通电源，从机械逻辑上完全规避了带电插拔的可能，不需要额外增加电气联锁回路，可靠性远高于普通无联锁插座。插座端配备了带螺纹锁紧的防水密封盖，插头插入后可通过旋压结构压紧密封胶圈，实现高等级的防水防尘效果，能够应对露天淋雨、作业现场喷淋、粉尘弥漫的恶劣工况，即使在潮湿多尘的环境下长期使用，也不会出现内部触点锈蚀、积尘短路的问题。开关操作旋钮带有清晰的分合位置标识，操作手感带有明确的档位顿挫感，操作人员可以通过手感与标识直观判断回路通断状态，旋钮周边设计了防误触的凸起边框，避免现场杂物磕碰导致开关误分误合。

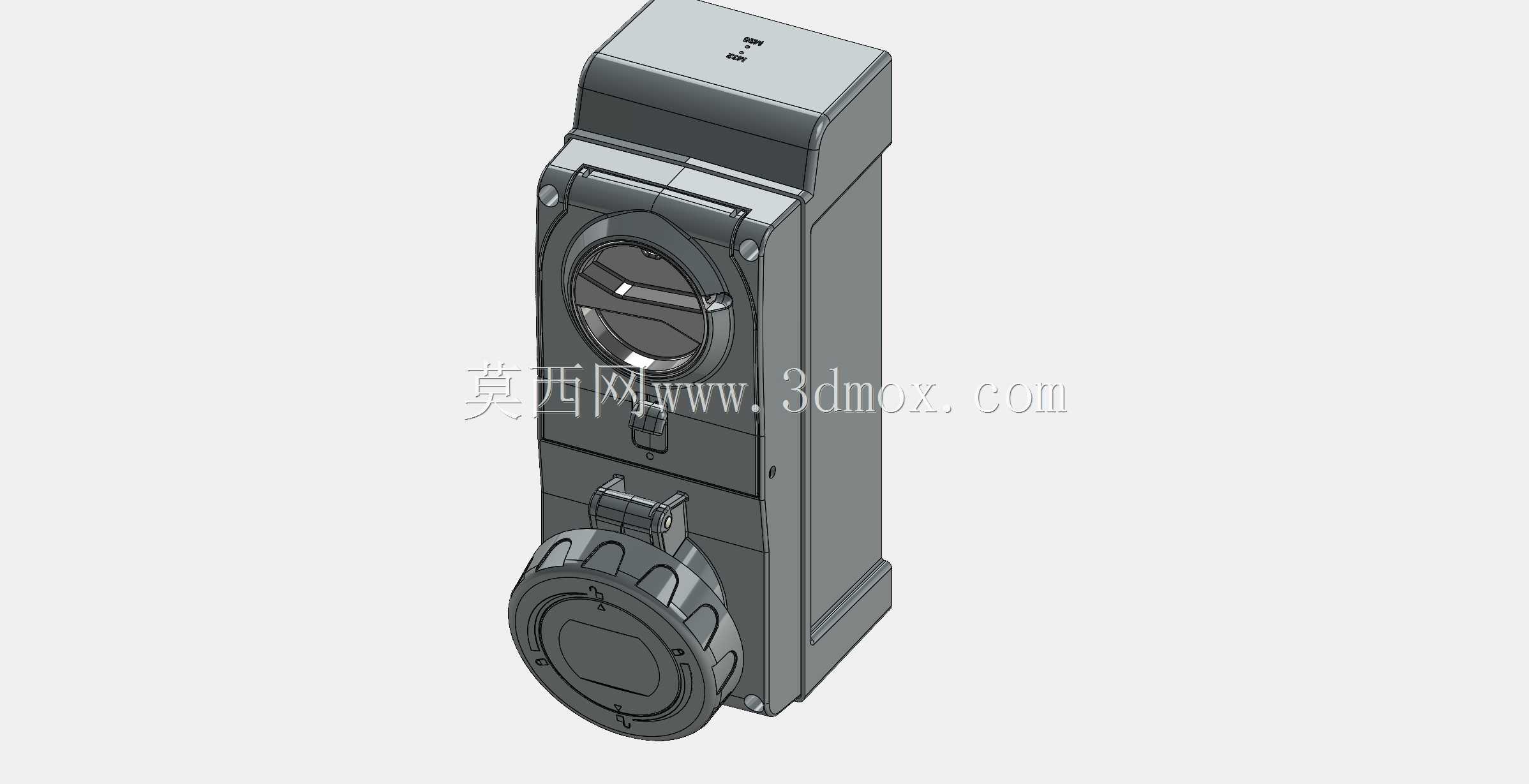

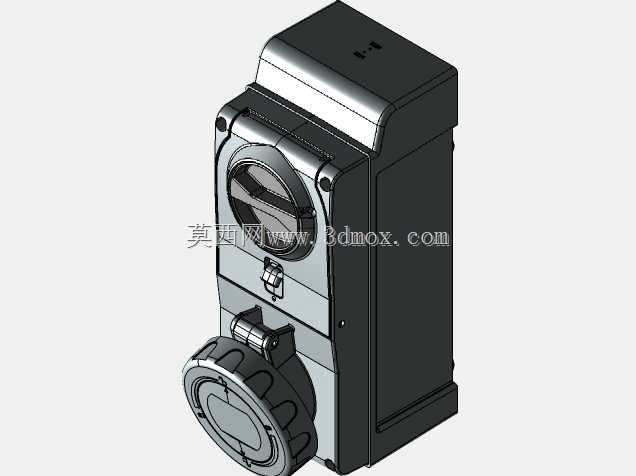

　　从设计思路层面，这款产品采用了一体化竖装结构，将开关操作单元与插座接插单元沿竖直方向集成布置，开关单元布置在上半部分，操作高度符合人体站立操作的舒适区间，不需要弯腰下蹲即可完成分合闸操作；插座单元布置在下半部分，插头插入后线缆自然向下引出，避免线缆弯折应力直接作用于插座触点，同时减少线缆上的积水流向插座本体的概率。外壳采用高强度工程塑料一体注塑成型，外壳壁厚均匀，所有拼接缝处都设计了嵌入式密封胶条安装槽，装配后胶条处于压缩状态，实现整体密封效果；外壳边角全部做了圆弧过渡处理，没有尖锐棱角，避免现场安装、搬运过程中磕碰划伤操作人员，同时也减少外力撞击时的应力集中，提升外壳抗冲击能力。内部触点采用铜锌合金材质，接触部位做了加厚处理，能够承载32A额定电流的长期通电发热，触点接触压力通过内置弹簧保持恒定，不会因为长期插拔出现接触压力下降、接触电阻升高的问题；端子部位采用螺丝锁紧接线方式，适配不同线径的铜芯电缆，接线端子处设计了防线缆松脱的压线结构，即使线缆受到外力拉扯，也不会出现端子脱落、线芯外露的问题。产品还预留了保险丝座的安装位置，可以根据回路保护需求选配对应规格的熔断体，实现回路的过载与短路保护，不需要在插座前端额外加装熔断器，减少回路接线节点。

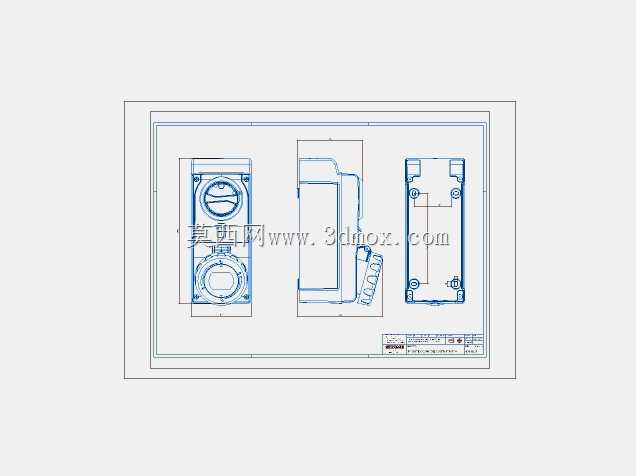

　　从安装边界与尺寸适配来看，这款产品采用明装表面安装方式，背部设计了四个对称布置的安装固定孔位，孔位间距符合工业接插件的通用安装尺寸规范，可以直接固定在墙面、设备机架侧面、配电箱立柱等平整安装面上，不需要额外制作定制安装支架。产品整体外形为竖置长方体结构，安装时需要预留足够的操作空间：开关旋钮前方需要预留不小于100mm的操作空间，满足手部旋转操作的行程需求；插座下方需要预留不小于150mm的线缆弯曲空间，保证插头插入后线缆可以自然弯曲引出，不会出现过度弯折导致线芯断裂的问题；产品侧面与相邻设备、墙体的间距不小于30mm，保证外壳散热需求，同时方便后期维护拆卸。产品的挂锁孔位直径为5mm，可以在开关分闸位置加装挂锁，实现停电检修时的上锁挂牌要求，避免其他人员误合闸送电，符合工业现场检修作业的安全规范。
