壁挂式空调配套AirPatrol智能控制装置

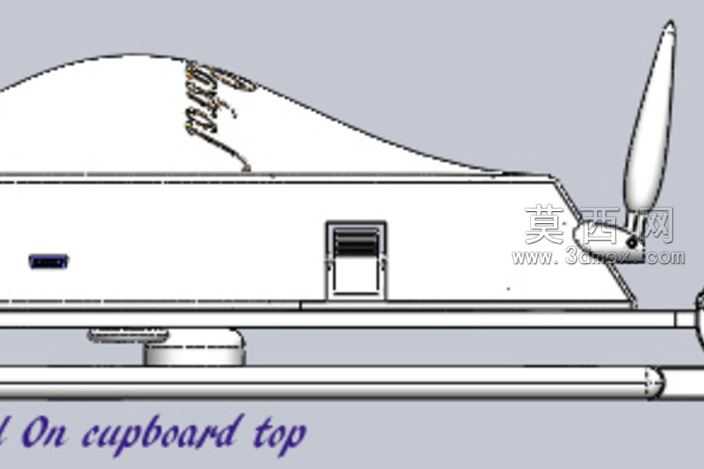

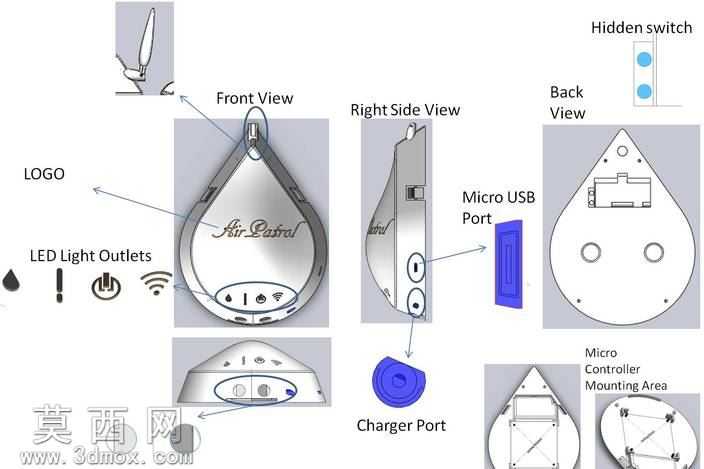

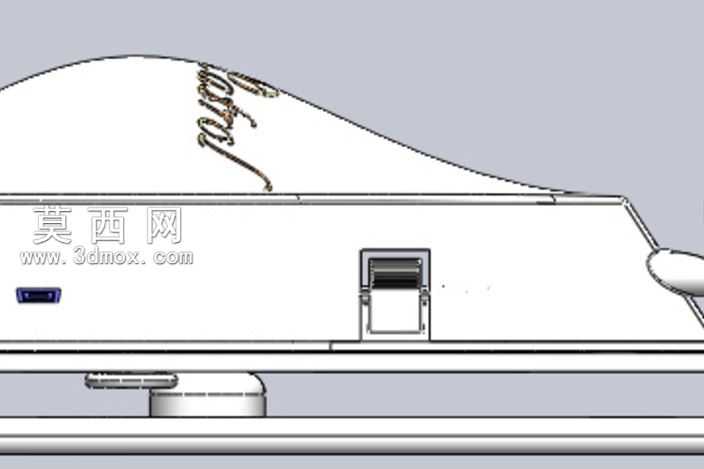

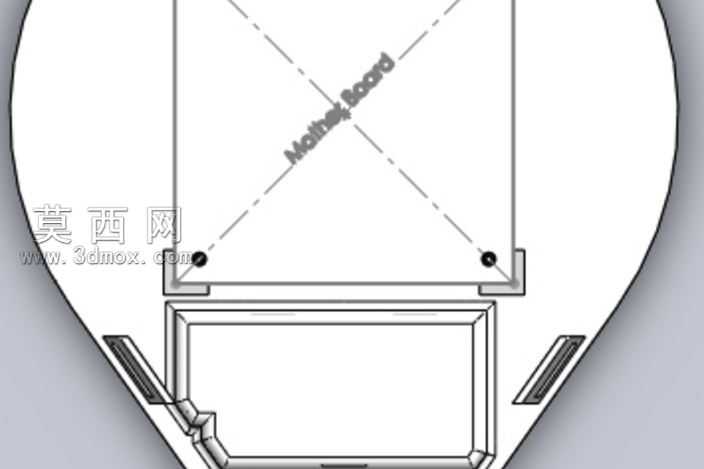

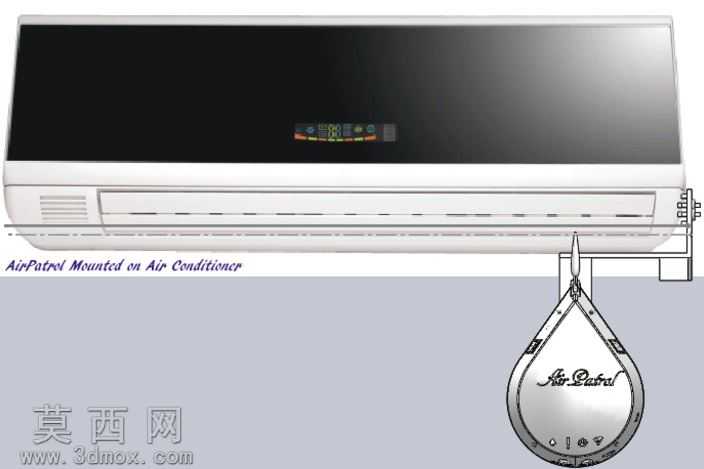

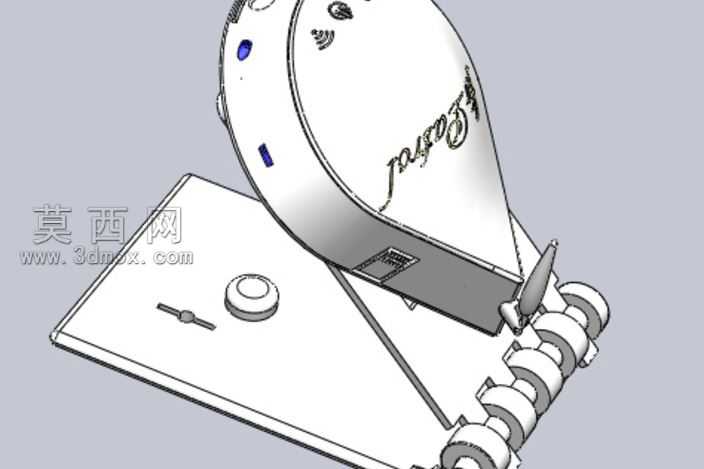

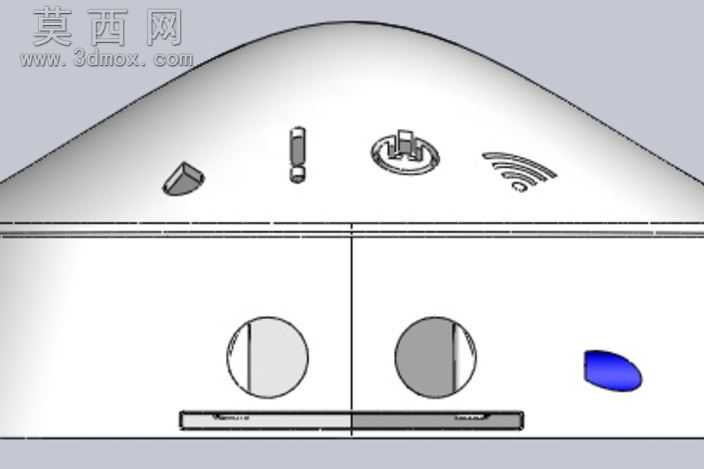

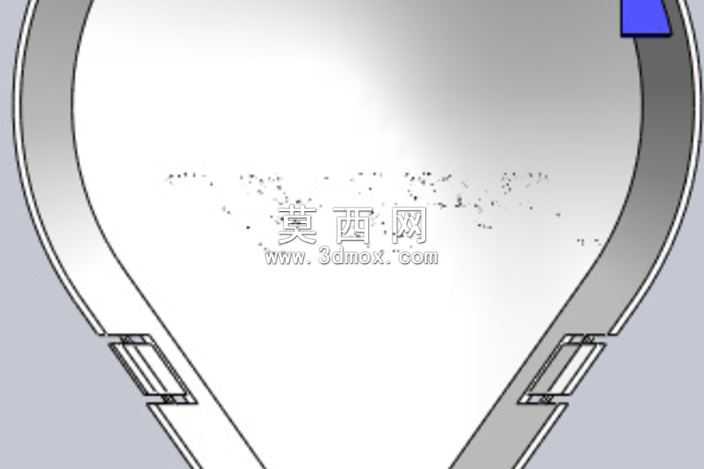

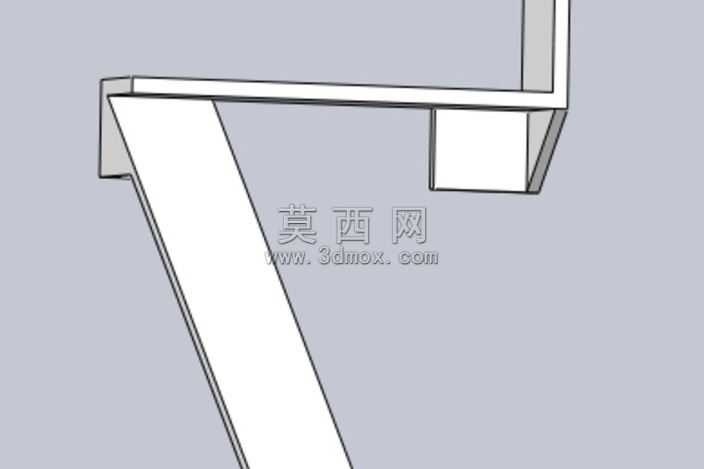

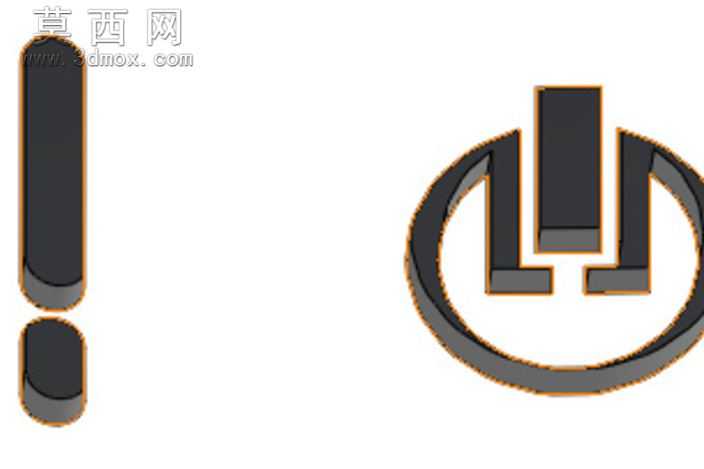

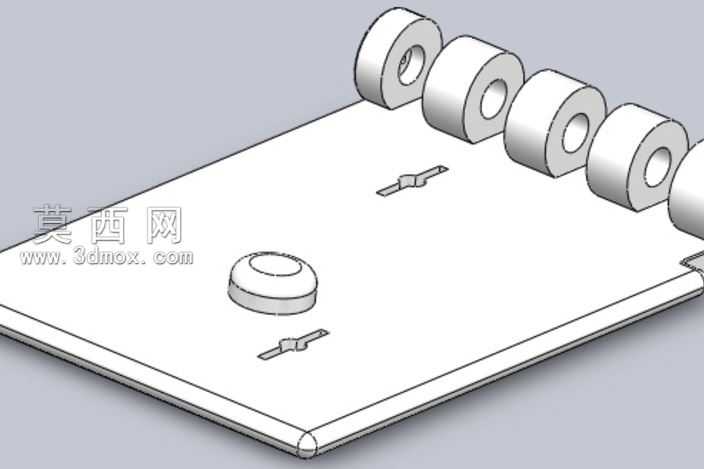

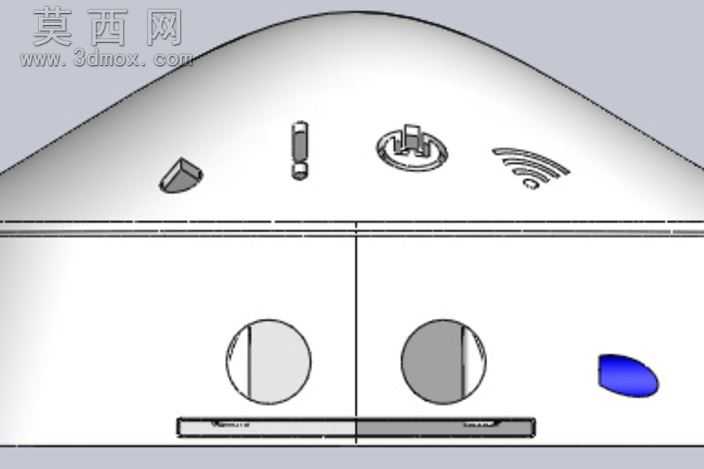

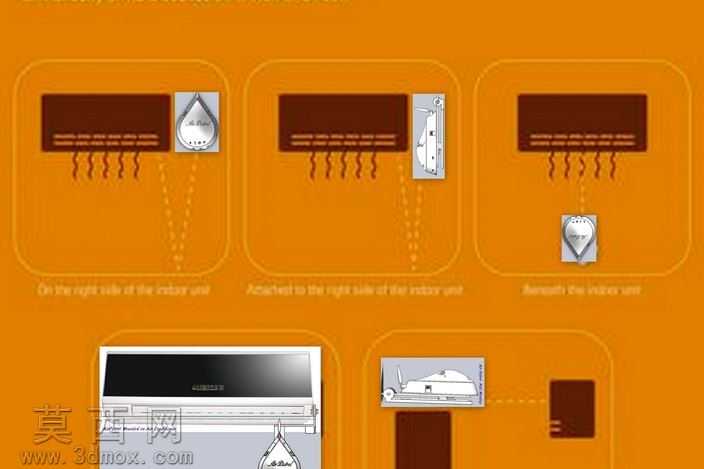

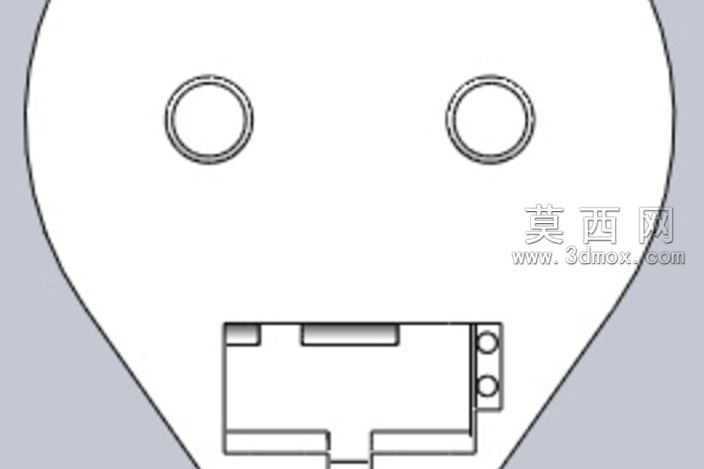

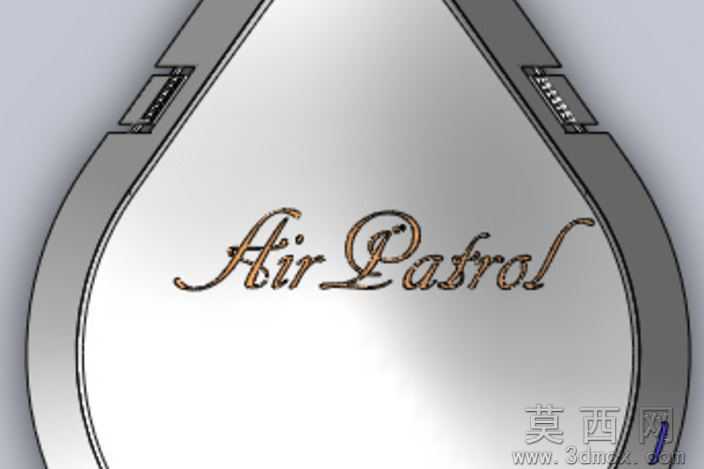

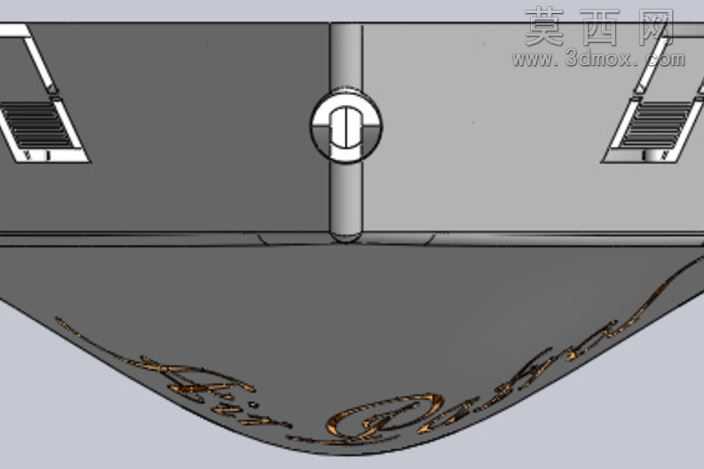

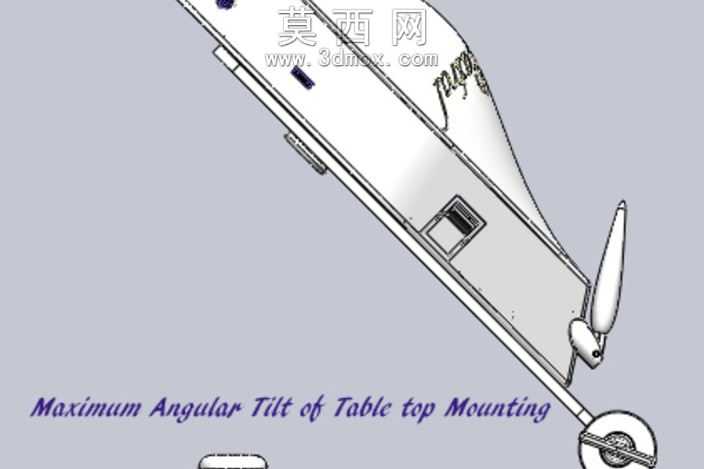

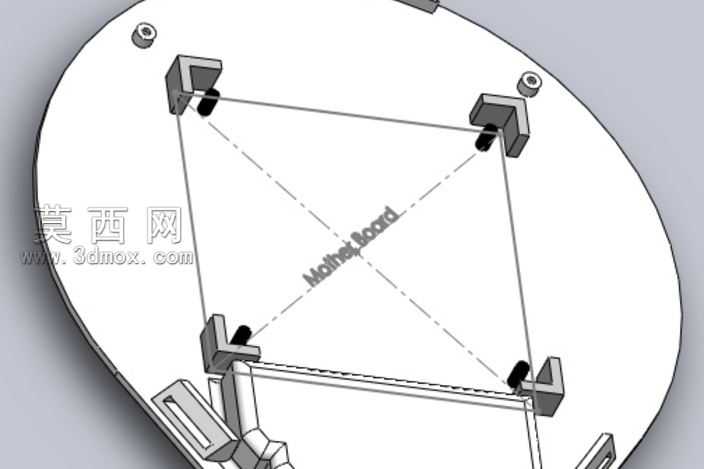

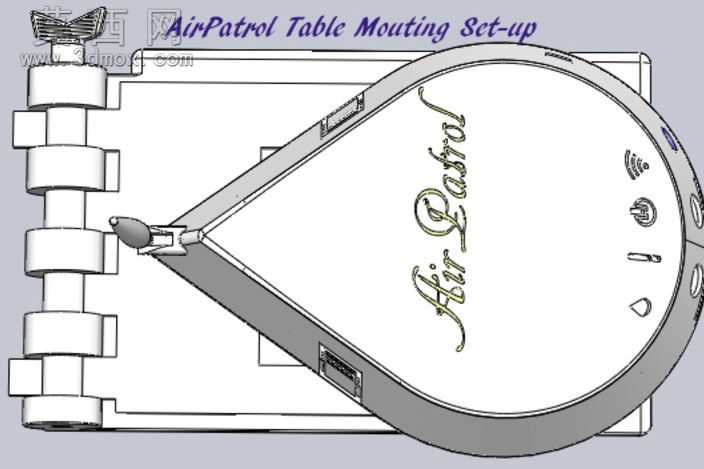

本作品为适配壁挂式分体空调设计的AirPatrol滴形智能控制挂载装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循家电外挂配件的尺寸适配规范，针对壁挂空调下沿的安装间隙做了精准的尺寸校核，确保装置挂载后不会遮挡空调出风口、不干扰空调导风板的正常摆动行程。模型外观采用水滴形流线化造型设计，曲面部分通过样条曲线拟合生成连续G2曲率的过渡曲面，渲染阶段为装置外壳赋予哑光磨砂PC材质，表面做细微的颗粒质感处理还原真实注塑件的触感，装置正面的品牌标识采用凹刻填色工艺表现，边缘做0.2mm的小圆角钝化处理避免锐边带来的违和感。结构设计上，装置顶部设置了可微调的卡扣式挂载结构，卡扣接触面增设软质硅胶垫的材质分区，既可以保证挂载时的摩擦力防止装置滑落，也能避免硬质卡扣刮花空调外壳的漆面；装置内部预留了控制电路板、红外发射模块、温湿度传感模块的安装腔体，腔体内部设置了定位柱与卡扣筋位，无需额外螺丝即可完成内部元件的固定装配，同时在装置下半部分预留了均匀排布的透气格栅结构，保证内部传感器能够准确采集环境空气参数，红外发射端的位置经过角度校核，确保信号可以无遮挡覆盖空调的红外接收窗口。设计思路围绕“易装载”的核心需求展开，摒弃了传统空调智能控制器需要粘贴、打孔的安装方式，采用挂装式免工具安装结构，用户无需额外辅助工具即可在数秒内完成装置的安装与拆卸，水滴形的外观造型既弱化了电子配件的工业感，能够自然融入家居环境，也通过造型语言传递出装置精准调控、润物无声的功能属性，建模阶段同步完成了装配干涉检查，确保所有结构件之间预留合理的装配公差，可直接用于后续的3D打印手板验证或者开模生产参考。
