重卡传动系统法兰式卡车耦合轴结构

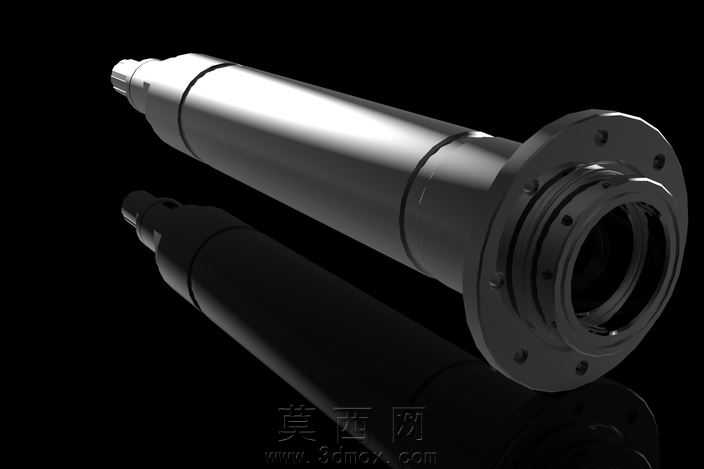

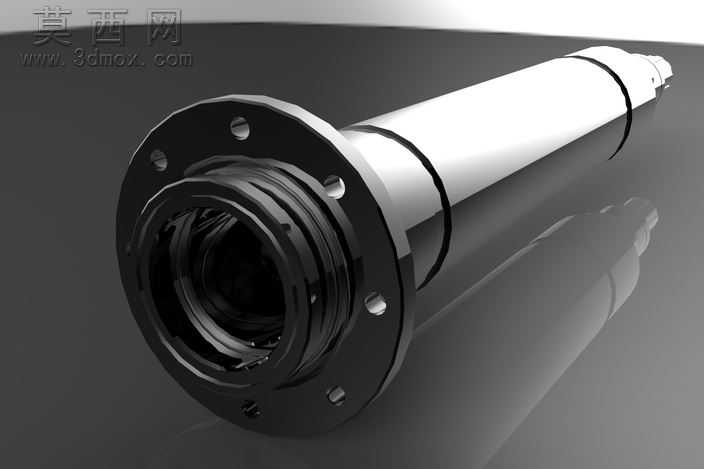

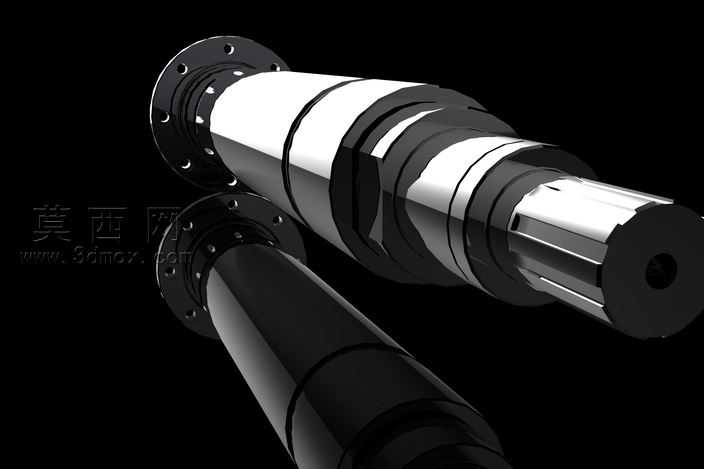

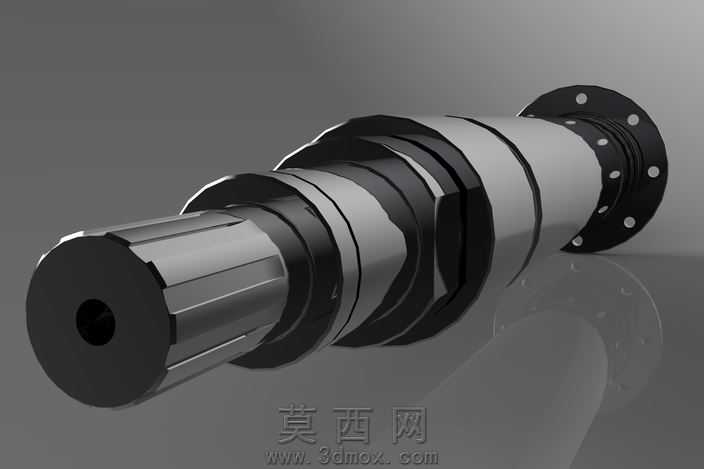

本作品为卡车传动系统所用的法兰式耦合轴三维建模成果，建模阶段严格遵循商用车传动部件的实际尺寸规范与装配逻辑，采用SolidWorks完成全参数化特征构建，首先通过旋转凸台命令生成轴体的基础回转轮廓，精准还原轴身的阶梯式变径结构，针对法兰端的安装孔位采用圆周阵列命令实现六处螺栓过孔的等距排布，保证孔位同轴度与位置度符合实际装配公差要求，轴身的密封槽、卡簧槽等细部结构通过切除拉伸命令完成，所有特征均保留完整参数化约束，可根据不同车型的扭矩传递需求快速调整轴径、法兰盘尺寸、槽位间距等核心参数。材质与渲染阶段，针对轴体主体采用调质合金钢材质设定，调整金属材质的粗糙度、反射率参数还原锻钢件经机加工后的细腻金属质感，法兰端面做发黑处理的材质区分，密封槽内的橡胶密封圈单独赋予哑光黑色橡胶材质，渲染时采用工作室三点布光方案，主光源从侧上方投射突出轴身的圆柱曲面光影过渡，辅助光源补全暗部细节避免法兰盘安装孔位出现死黑区域，环境光采用低饱和度灰色渐变背景，突出金属部件的硬朗质感，最终渲染图清晰展现耦合轴的整体轮廓与细部结构特征。结构设计层面，该耦合轴采用法兰盘对接的连接形式，法兰端的止口结构可保证对接时的同轴度精度，轴身的多段阶梯结构分别适配轴承安装位、密封件安装位、传动花键连接位，可实现卡车动力传输路径中两段传动轴的稳定对接，有效补偿传动过程中产生的轴向窜动与角度偏差，保证大扭矩传递工况下的连接可靠性，建模过程中充分考虑部件的装配干涉问题，所有配合面均预留合理的装配间隙，花键段的齿形参数符合商用车传动花键的通用标准，可直接适配常规型号的传动连接套，整体模型结构完整，细节还原度高，可用于传动系统结构教学、装配仿真演示、改装部件设计参考等场景。
