轻量化透明外壳线性传动执行机构

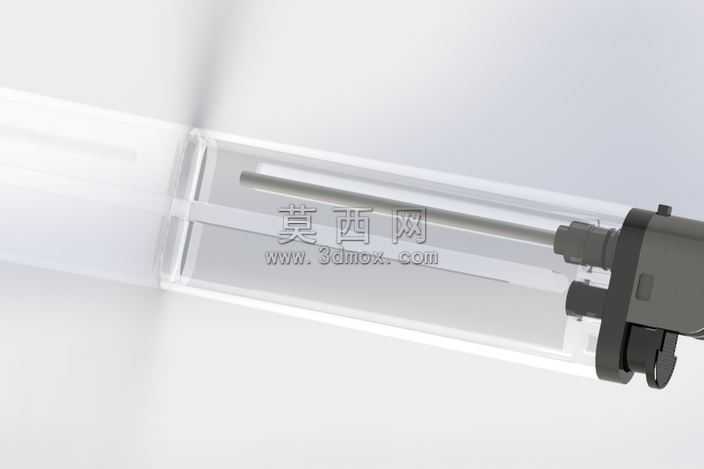

本作品为轻量化设计的线性传动执行机构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处装配间隙、配合公差都做了精准设定，确保模型可直接导出用于工程出图与实际生产参考。模型整体采用透明外壳搭配深色端座的结构设计，外壳部分选用高透亚克力材质进行渲染，通过调整材质的折射率、粗糙度与透光参数，还原出透明壳体通透的视觉效果，能够清晰展示内部的传动杆、导向槽与限位结构，无需拆解即可直观呈现内部传动逻辑。端座部分采用哑光工程塑料材质，通过调整材质的漫反射、高光参数，还原工程塑料磨砂哑光的质感，与透明外壳形成鲜明的视觉层次。结构设计上，内部传动杆采用圆柱光轴搭配侧边导向筋的结构，传动杆与端座的连接部位做了轴肩限位设计，避免传动过程中出现轴向窜动；外壳内壁设置了一体化的导向滑槽，与传动杆上的导向凸台配合，保证传动过程中运动轨迹平直无偏移，同时减少额外导向零件的使用，进一步降低整体重量。端座上集成了快装卡扣结构，无需额外紧固件即可实现与外壳的快速装配，提升组装与维护的便捷性。设计思路围绕轻量化核心需求展开，在保证结构强度与传动稳定性的前提下，对外壳做了薄壁化处理，将非受力部位的壁厚控制在合理最小值，同时在外壳受力集中的部位设置了隐形加强筋，兼顾减重与结构刚性；端座部分采用镂空减重设计，去除非功能区域的多余材料，进一步降低整体重量。渲染阶段采用柔和的侧上方打光方案，通过主光源勾勒透明外壳的轮廓与内部结构，搭配补光弱化端座部位的阴影，让整体画面干净通透，清晰展现每一处结构细节，同时通过环境光遮蔽效果强化结构的立体感，让各部件的装配关系一目了然。模型所有特征均保留建模历史参数，可根据实际使用需求调整传动行程、外壳尺寸、杆径等参数，适配不同的安装使用场景。
