户外道路公共照明灯杆结构设计

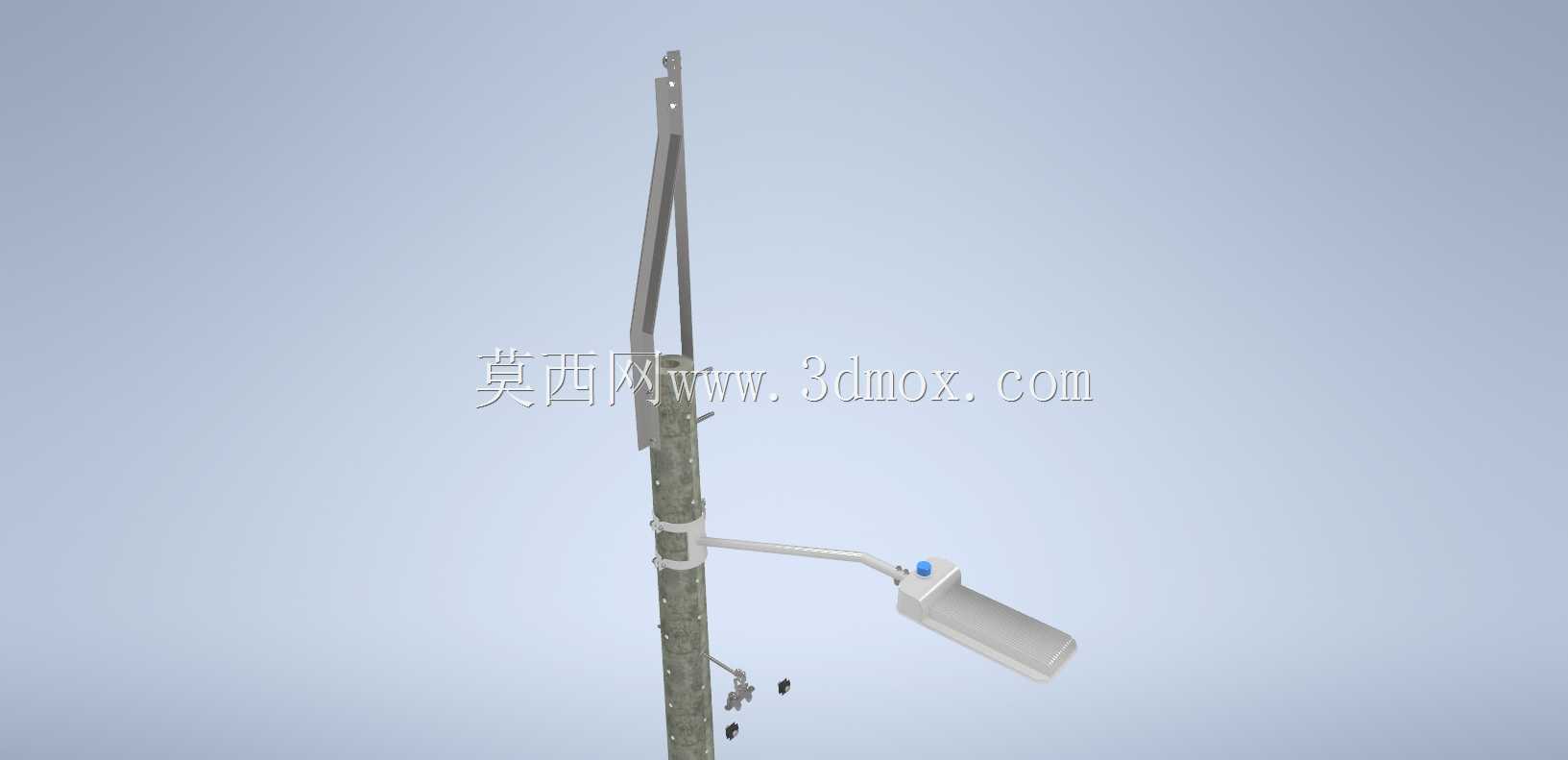

　　做市政道路照明配套结构设计快十年，这类公共灯杆的三维建模我前后经手过不下二十套，这次的模型还原度刚好踩中了实际工程的核心需求点。先从应用场景说，这类灯杆主要适配城市次干道、产业园区支路、老旧小区改造路段的照明布设，区别于主干道12米以上的高杆灯，这款杆体总高控制在8米区间，刚好覆盖15-20米的道路照明半径，不会因为杆体过高造成光通量浪费，也不会因为高度不足出现路面照明暗区。

　　实际用途上，杆体除了承载常规LED路灯灯头，上部预留的斜向支撑结构是专门为挂载5G微基站、交通标识牌、监控摄像头预留的安装位，现在城市杆件多杆合一的要求下，单根灯杆要同时承载照明、通讯、交管三类设备的挂载，设计时不能只算灯头的静载荷。我之前做过的一个园区改造项目，一开始没预留上部挂载余量，后期要加监控的时候只能额外抱箍固定，不仅外观杂乱，风载计算也不达标，最后只能换杆，浪费了不少成本。

　　说回功能特性，这款灯杆的杆体采用分段式等径锥杆设计，底部壁厚6mm，往上每2米壁厚递减1mm，既保证了根部的抗倾覆强度，又能控制整体重量，方便运输吊装。灯臂采用1.2米长的斜向挑臂，仰角控制在12度，这个角度是经过光学模拟验证的，刚好能让LED灯头的光斑均匀覆盖路面，不会把光打到路边建筑的外墙上造成光污染。杆身中部的抱箍结构是可调节式的，后期加装设备的时候不用在杆体上重新打孔，避免破坏杆体的镀锌防腐层，要知道户外杆件一旦防腐层破损，两三年就会从打孔位置开始锈蚀，后期维护成本非常高。

　　设计思路上，建模的时候首先要卡准安装边界：底部法兰盘采用300300mm的正方形法兰，配4个M24的地脚螺栓，预埋基础做8008001000mm的混凝土浇筑墩，这个尺寸是按照内陆地区基本风压0.4kN/㎡、挂载总重不超过50kg的工况算出来的，抗风等级能到10级，满足大部分非沿海城市的使用要求。灯臂和杆体的连接采用插焊加筋板的结构，筋板厚度8mm，三面满焊，避免长期风振造成焊缝开裂，之前有同行做的项目没加筋板，用了三年多灯臂直接被风刮得垂下来，差点砸到过往行人。

　　外形尺寸方面，杆体底部直径140mm，顶部直径76mm，锥度1:125，这个锥度是行业内通用的加工锥度，用卷板机加工的时候不用额外调整模具，能直接降低加工成本。灯头的安装接口采用标准的Φ60mm插接接口，市面上绝大多数常规LED路灯灯头都能直接适配，不用额外做转换接头。上部的斜向支撑采用4040mm的角钢焊接，预留的安装孔位是长圆孔，方便后期挂载设备的时候调整位置，抵消安装误差。

　　很多新手做这类灯杆建模的时候，容易忽略检修口的设计，这款模型在杆体距离地面500mm的位置预留了200*120mm的检修口，配防盗锁具，内部预留了接线端子排的安装位，路灯的线缆从底部预埋管穿上来之后，在检修口内完成接线，不用爬到杆顶作业，后期维护的时候非常方便。另外杆顶预留了避雷针的安装接口，虽然8米杆在周边有高层建筑的区域不用单独做防雷，但在开阔的园区或者郊区路段，直接加装避雷针就能满足防雷要求，不用额外改造杆体。

　　从建模的细节来看，这款模型把杆体的焊缝、抱箍的紧固螺栓、灯头的调节结构都做了还原，不是那种简化的光杆模型，做施工方案模拟或者杆件受力分析的时候，能直接导入软件做网格划分，不用再重新补画细节。之前我做项目的时候碰到过很多简化模型，导入ANSYS做风载分析的时候，因为缺少筋板、法兰的细节，算出来的应力结果偏差能到30%以上，根本没法用来指导生产，这种带完整细节的模型，只要把材质参数赋值正确，算出来的结果就能直接用来校核结构强度。

　　另外要提的是安装边界的控制，灯杆安装的时候，边缘距离路缘石的距离不能小于300mm，避免车辆剐蹭，法兰盘的预埋标高要比周边地面高50mm，防止雨天积水浸泡螺栓造成锈蚀。很多现场安装的工人图省事，直接把法兰埋到地面以下，时间长了螺栓锈死，后期要拆杆换件的时候根本拆不下来，这些细节在建模的时候虽然不用直接体现，但结构设计的时候就要把这些现场安装的实际问题考虑进去，预留足够的操作空间。
