嵌入式螺旋线圈电加热部件结构设计

　　这款螺旋式电加热部件，核心应用场景集中在小型流体加热工位、精密温控实验装置、小型即热式流体通路的热交换环节，区别于常规大管径浸入式加热器，它的结构更紧凑，适配安装空间狭窄、需要局部精准加热的工位。从实际使用角度看，这类加热部件的核心用途是通过线圈缠绕形成的环形加热腔，让流经腔体内部的流体在短行程内完成快速升温，相比平面加热片，它的热交换接触面积更大，热量传递路径更短，能有效减少热损耗，提升加热响应速度。

　　设计思路上，首先考虑的是加热均匀性，螺旋缠绕的结构让每一圈发热体都能与流经的介质充分接触，避免局部过热导致的加热体寿命衰减，出线端采用单端侧出的结构，是为了适配轴向安装的空间要求，安装时可以直接将加热腔体嵌入到流体通路的预留孔位中，不需要额外设计复杂的固定支架，侧出的引线可以顺着设备侧壁走线，避免与流体通路的其他管路产生干涉。

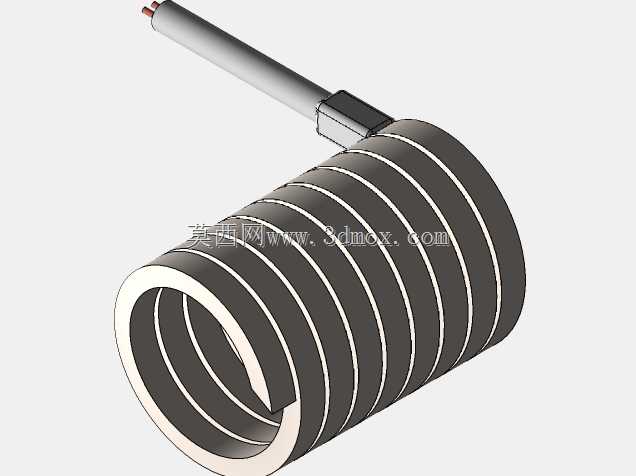

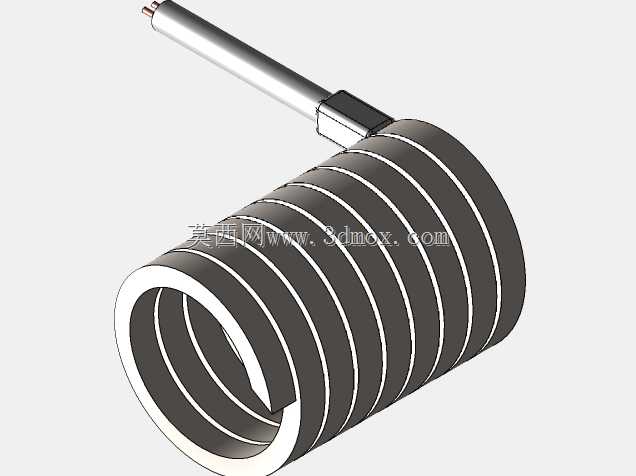

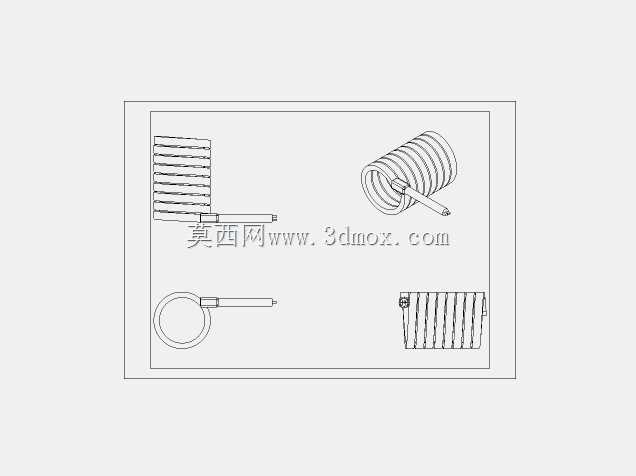

　　从安装边界来看，这款加热部件的外径适配常规10-15mm的安装孔径，整体轴向长度控制在30mm以内，引线长度预留了20mm的接线余量，安装时只需要在安装孔位处设置耐高温密封槽，搭配硅胶密封圈就能完成密封固定，不需要额外的焊接或者紧固件连接，拆装维护都比较方便。外形上采用圆柱螺旋结构，发热丝外层包裹耐高温导热绝缘层，外层的金属壳体既起到结构支撑作用，也能将发热丝产生的热量均匀传导到腔体内部，同时隔绝发热丝与被加热介质的直接接触，避免介质导电的安全隐患。

　　功能特性方面，这款加热部件的热响应速度快，通电后10秒内就能达到额定工作温度，螺旋结构的腔体让流体在流经过程中形成紊流，进一步提升热交换效率，相比同功率的直管式加热元件，它的加热效率能提升30%左右。在结构强度上，外层金属壳体采用耐高温不锈钢材质，能够承受最高300℃的工作温度，同时具备一定的耐腐蚀性能，可以适配弱腐蚀性流体的加热需求，引线部分采用耐高温玻纤绝缘层，能够在高温环境下长期工作不出现绝缘层老化开裂的问题。

　　在实际选型适配中，这类加热部件常被用在小型即热式饮水设备、小型实验仪器的流体加热模块、3D打印机的喷头预热组件、小型工业设备的局部保温工位，安装时需要注意预留引线的弯折半径，避免引线根部反复弯折导致断线，同时安装孔位的同轴度公差需要控制在0.1mm以内，避免加热部件装入后出现偏斜，导致腔体与流体通路不同轴，影响介质流动的顺畅性。设计过程中还考虑了热膨胀的影响，螺旋缠绕的结构本身具备一定的形变余量，在高温工作时不会因为热胀冷缩出现壳体开裂或者发热丝断裂的问题，相比一体成型的加热管，它的抗热震性能更好，能够承受快速启停的温度冲击，适合频繁开关的加热工况。

　　从结构细节来看，加热线圈的匝间距控制在0.5mm，既保证了足够的发热面积，也避免匝间距离过小导致的热量堆积，出线端与线圈主体的连接位置采用压接固定，接触电阻小，长期工作不会出现接头发热的问题，线圈的内径根据不同的流量需求可以做适配调整，常规版本的内径为8mm，能够满足每分钟1-2L的流体加热需求，如果需要更大流量，可以对应调整线圈的内径和整体长度，不需要改变整体的安装结构形式，适配性比较强。
