UX6釉面陶瓷六针真空电子管管座结构

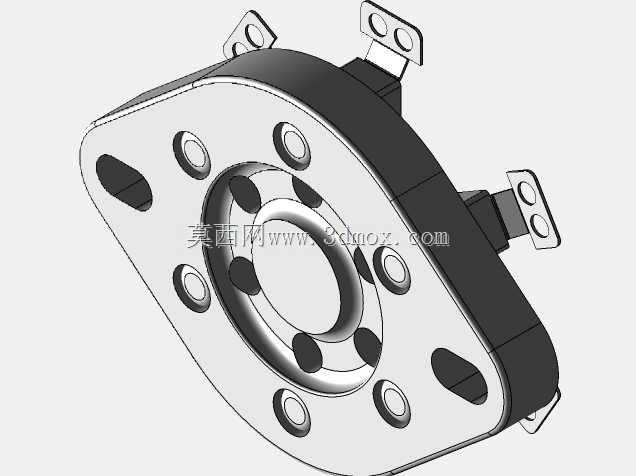

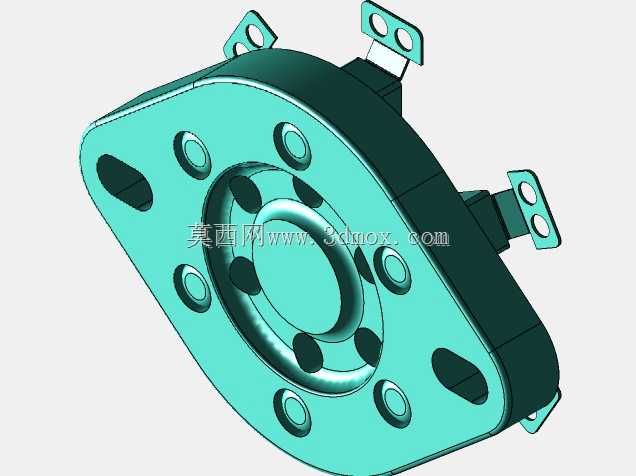

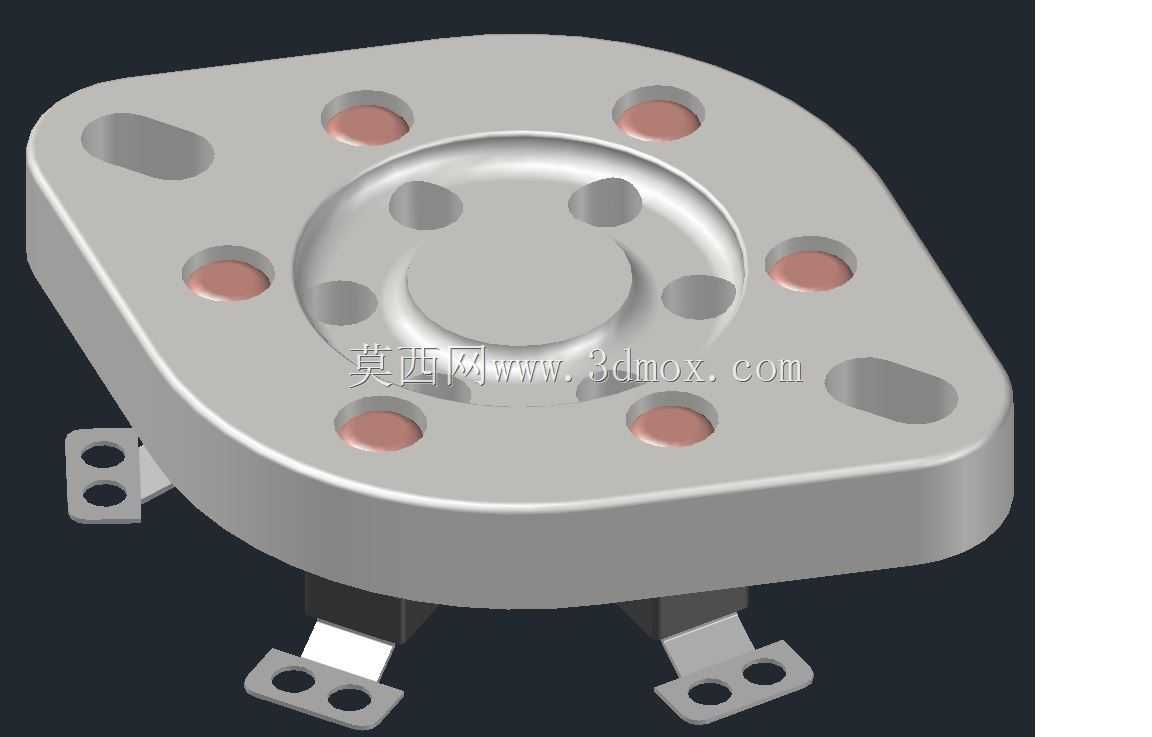

　　在真空电子管配套的射频电源、老式广播发射设备、胆机音频放大装置以及高压试验电源的装配场景里，管座作为连接电子管引脚与外围电路的核心承载部件，其结构可靠性直接决定整套设备的运行稳定性，UX6规格的釉面陶瓷六针管座，就是专门适配1F6、2A5这类旁热式小型束射管、电压放大管的配套连接件，在远东地区的老式电子管设备维修、复刻胆机制作领域应用十分广泛。从实际安装边界来看，这款管座的主体承载法兰采用近似三角形的切边圆盘结构，三个方向各开设一个长圆形安装沉孔，孔位的中心距完全匹配老式电子管设备的标准安装开孔尺寸，安装时可以通过三个沉孔穿入M3规格的固定螺丝，将管座牢牢固定在设备的金属 chassis 面板上，长圆孔的设计预留了0.8mm的位置调整余量，即使面板开孔存在小范围的加工误差，也能顺利完成对位安装，不会出现孔位错位无法装配的问题。主体绝缘部分采用高温釉面陶瓷材质，这种材质的介电常数稳定，在高频工作环境下的介质损耗极低，同时可以承受电子管工作时散发出的持续高温，长期工作温度耐受上限可达300摄氏度以上，不会像胶木管座那样在长期高温烘烤下出现碳化、绝缘性能下降的问题。陶瓷基座的中心区域设置有圆形的定位沉台，沉台的内径与对应型号电子管的管基外径精准匹配，电子管插入时可以通过这个沉台完成径向定位，确保六个引脚能精准对准下方的接触插孔，不会出现插偏导致引脚弯折、接触不良的问题。

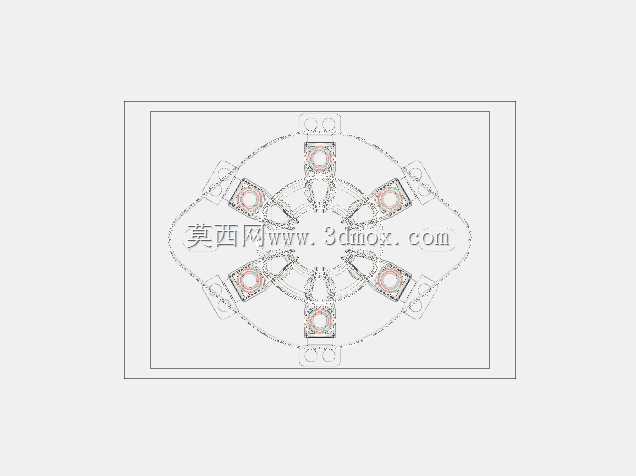

　　六个导电接触插孔沿沉台外围呈圆周均匀分布，每个插孔的位置度公差控制在0.1mm以内，插孔内部采用弹性铜合金材质，表面做镀镍处理，既保证插拔时的接触压力足够，降低接触电阻，又能避免长期使用后出现氧化锈蚀导致的接触故障。基座下方的引脚引出端采用折弯式焊片结构，每个焊片上都开设了标准的接线圆孔，既可以直接焊接导线连接外围电路，也可以配合接线端子实现快速接线，焊片的折弯角度经过精准计算，引出后不会与安装面板发生干涉，同时相邻焊片之间的爬电距离满足高压绝缘要求，在设备工作于数百伏高压的工况下，不会出现引脚间飞弧、击穿的问题。

　　设计过程中，首先围绕电子管的安装定位需求确定了中心沉台的尺寸公差，既要保证电子管插拔时的顺畅度，又要避免间隙过大导致电子管安装后出现晃动；其次针对绝缘性能要求，选择釉面陶瓷作为基座主体材质，相比普通电瓷材质，釉面处理后的表面不易积灰，在潮湿环境下仍能保持稳定的绝缘电阻；安装法兰的外形设计充分考虑了设备内部的空间占用，切边三角形的结构相比整圆形法兰减少了近三分之一的平面占用空间，在空间紧凑的小型胆机、便携式射频设备内部也能顺利布置；三个长圆安装孔的位置经过多轮适配验证，不仅能匹配标准的UX6管座开孔尺寸，还能兼容部分老式U6A规格管座的安装孔位，替换维修时无需重新在面板上开孔，大幅降低了老设备维修的改造成本。

　　在实际使用场景中，这类陶瓷管座相比胶木材质的同规格产品，高频特性表现更优异，在工作频率达到数十兆赫兹的射频发射电路中，不会因为介质损耗过大导致信号衰减、基座发热的问题，同时陶瓷材质的抗老化性能更强，在设备长期存放的过程中不会出现材质开裂、脆化的问题，适合作为长寿命电子管设备的配套连接件。引脚接触部分的弹性结构经过寿命测试，可承受数百次的电子管插拔操作，不会出现弹性松弛导致的接触压力下降问题，焊片的焊接面做了镀锡预处理，焊接时上锡速度快，不会出现虚焊、脱焊的问题。整体结构没有多余的冗余设计，所有尺寸都围绕适配对应型号电子管、满足安装空间要求、保证电气绝缘性能这几个核心目标展开，法兰的厚度经过强度校核，在通过螺丝紧固安装时，不会因为拧紧力矩过大导致陶瓷基座出现碎裂，基座与金属安装法兰之间采用耐高温无机胶粘接固定，粘接强度可以承受电子管插拔时的轴向冲击力，长期高温工作环境下粘接层也不会出现开胶脱落的问题。
