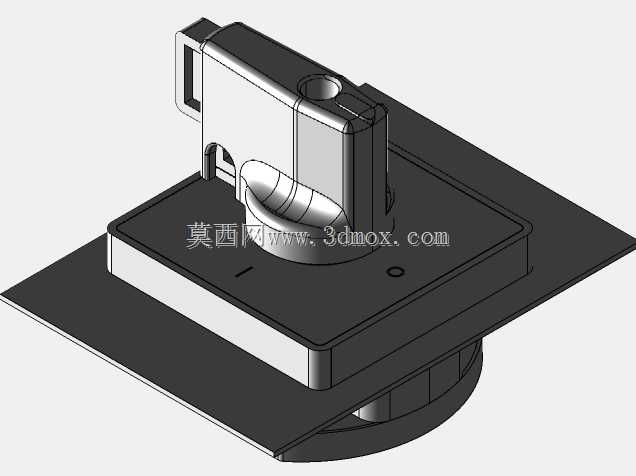

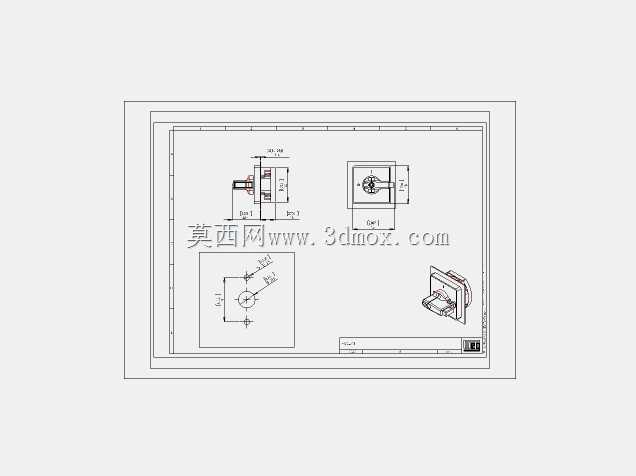

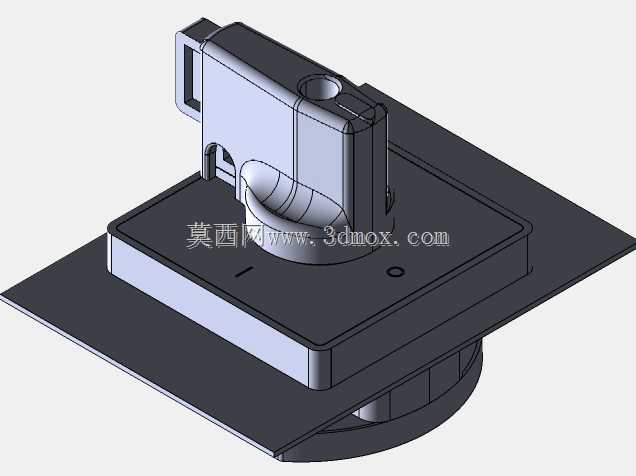

WEG MSW20P2H旋转隔离开关结构设计

　　这款旋转隔离开关主要应用于低压配电回路的电源隔离场景，常见于工业控制柜、生产线配电单元、小型设备进线端等位置，承担回路断电后明显断点隔离的作用，避免检修过程中误送电带来的安全风险，区别于普通负荷开关，其核心功能是建立可靠的绝缘断开间隙，不承担带负荷分断大电流的任务，通常与断路器、接触器等元件配合使用，在主回路断电后操作，实现电气隔离的安全防护要求。从结构设计来看，该产品采用面板安装式结构，操作手柄位于面板正面，操作时通过旋转动作带动内部触头机构完成分合，手柄带有明确的分合位置标识，操作角度符合低压电器操作的人机工程要求，旋转过程带有清晰的档位手感，避免操作不到位导致的触头接触不良或者隔离间隙不足问题。

　　底座部分采用方形安装法兰设计，适配标准的柜体面板开孔尺寸，安装时从面板正面插入，背部通过卡扣或者紧固件锁紧，不需要在柜体内部预留过多的操作空间，适合紧凑布局的控制柜安装场景。触头部分的设计充分考虑了隔离间隙的绝缘要求，分闸位置下动触头与静触头之间的爬电距离、电气间隙满足低压开关设备的相关安全标准，触头接触部位采用导电性能优异的铜质材料，表面做镀覆处理降低接触电阻，减少长期运行过程中的发热问题。外壳部分采用阻燃绝缘工程材料，具备足够的机械强度与耐温性能，能够承受操作过程中的冲击力，同时避免外部粉尘、水汽直接进入内部触头区域，适配工业车间的常规使用环境。

　　从安装边界来看，该开关的面板突出高度控制在合理范围，不会因为手柄突出过多影响柜内其他元件的布局，背部的触头腔体尺寸紧凑，接线端子位置预留了足够的接线空间，适配常规规格的铜芯导线压接，端子处带有防触电防护结构，避免接线过程中误触带电部位。设计过程中优先考虑了操作的可靠性，手柄与内部转轴的连接采用防松结构，长期反复操作不会出现手柄松动、位置偏移的问题，转轴与外壳之间的密封结构既可以保证转动顺畅，又能阻挡一定量的粉尘侵入，延长产品的使用寿命。

　　在实际选型应用中，这类旋转隔离开关通常作为设备的主电源隔离开关使用，安装在控制柜的进线侧，操作人员在对设备内部进行检修、维护时，先断开主回路断路器，再操作该隔离开关到分闸位置，通过挂锁结构将手柄锁定在分闸位置，实现上锁挂牌的安全操作要求，避免其他人员误合开关引发安全事故。其旋转操作的方式相比直拉式隔离开关，更适合面板嵌入式安装，操作力经过内部机构优化，不需要过大的操作力即可完成分合动作，同时操作过程中不会出现手柄回弹的问题，分合位置的保持力足够，不会因为设备运行过程中的振动导致开关位置发生偏移。整体结构没有冗余的复杂部件，零件数量控制在合理范围，既降低了生产装配的复杂度，也减少了长期使用过程中的故障点，外壳的棱角处都做了圆弧过渡处理，安装操作过程中不会划伤操作人员，面板上的标识区域预留了标识粘贴位置，可以方便用户标注回路信息，适配不同的现场使用需求。
