EBS33Fb型三相低容量漏电保护断路器结构

　　这款三相漏电保护断路器主要面向民用小功率三相配电场景、小型加工车间末端配电回路、商用场所三相动力支路的漏电与过载保护需求，日常使用中可同时承担电路通断控制、漏电故障快速分断、过载电流保护三类核心功能，当回路中出现30mA级别的剩余漏电电流时，机构可在极短时间内完成分断动作，避免人员触电风险与线路漏电引发的火情隐患。从结构设计来看，整体采用模数化拼接式壳体思路，进线端与出线端均设置三个对应三相的接线端子，端子区域预留了标准接线操作空间，适配常规铜导线的压接安装，操作手柄设置在壳体正面居中位置，手柄行程与分合闸位置标识清晰，正面同时设置试验按钮与故障状态指示件，日常运维中可通过试验按钮定期验证漏电保护功能有效性，故障分断后指示件弹出可快速判断故障类型，减少运维排查时间。

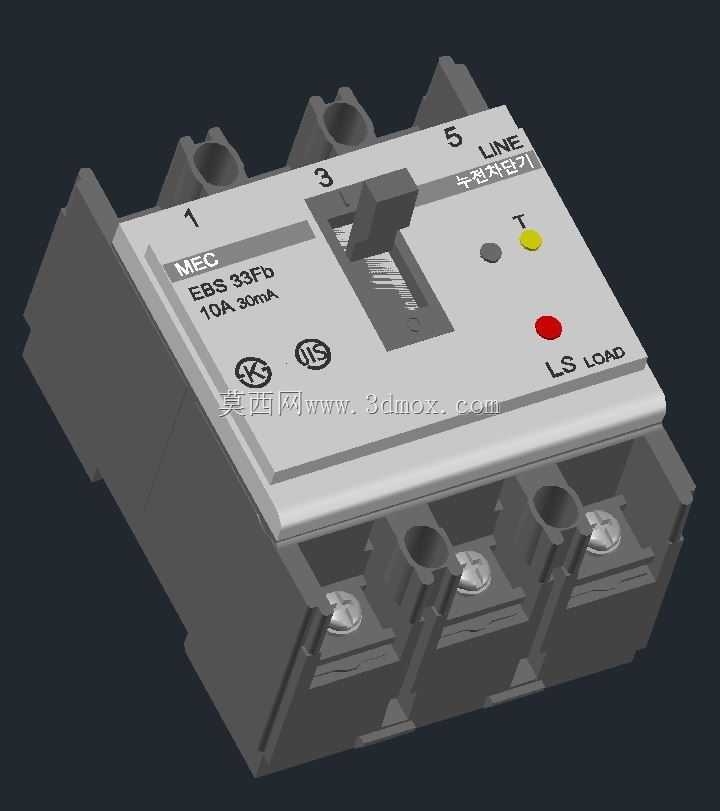

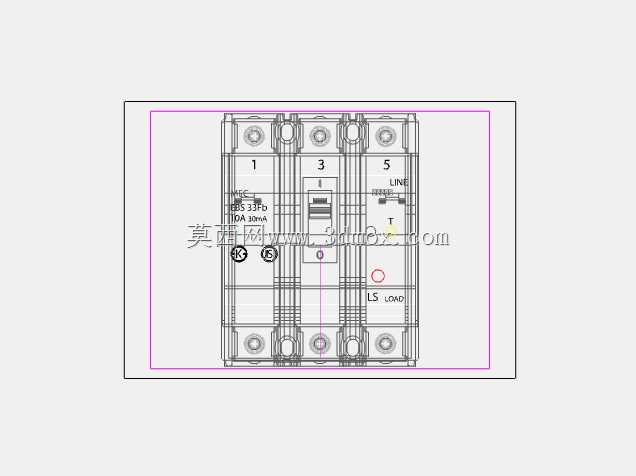

　　建模过程中优先还原了产品的实际安装边界，整体宽度、高度与深度尺寸匹配常规导轨安装的低压电器尺寸规范，背部预留了标准DIN导轨安装的卡扣结构，可直接卡装在成套配电箱的标准导轨上，相邻安装时不会与其他模数化电器产生空间干涉，接线端子的开孔尺寸、螺丝沉头位置均按照实物1:1还原，可直接用于成套配电箱的三维布线模拟、安装空间校核工作。从功能结构的细节还原来看，模型完整呈现了灭弧腔的外部轮廓、操作机构的联动结构外形、漏电检测模块的壳体布局，进线端标识LINE与出线端标识LOAD清晰对应，额定电流10A、剩余动作电流30mA的参数标识位置与实物一致，壳体表面的认证标识、品牌标识位置均按照实物排布，没有出现结构错位。

　　在配电系统三维设计工作中，这类低压电器模型的精度直接影响后续布线与安装校核的准确性，建模时特意核对了端子的中心距、手柄突出壳体的高度、按钮的按压行程空间，确保在虚拟装配时不会出现与柜门、母线排、相邻元件的碰撞问题，比如接线端子距离壳体侧边的距离，直接决定了配线时导线弯曲半径是否符合施工规范，模型中预留的端子操作空间也与实际安装时螺丝刀操作所需的空间一致，避免出现虚拟装配可行但实际施工无法操作的问题。

　　这类小容量漏电断路器多用于小功率三相设备的前端保护，比如小型三相排风机、小型加工台钻、商用厨房的三相蒸箱等设备的供电回路，相比大容量塑壳断路器，其体积更小，分断灵敏度更高，适配末端回路的保护需求，建模时也考虑了这类应用场景的安装特点，壳体的散热筋结构、进出线口的防护结构均做了还原，可用于末端配电箱的整体布局设计、元件选型的空间匹配验证。
