户外多功能带照明功能屏蔽接闪杆结构

　　在户外场站、厂区周界、变配电站所这类既需要大范围场地照明、又对电磁屏蔽、直击雷防护有硬性要求的场景里，常规独立照明杆、独立接闪杆分开布设的方案，往往会占用额外场地空间，还容易因为多杆体并行布设带来接地系统交叉、电磁干扰路径不可控的问题，这类集成照明与屏蔽功能的杆体结构，就是针对这类复合需求做的一体化设计。从结构组成来看，杆体主体采用分段式等径金属杆身，底部预留标准法兰安装盘，安装时可直接与预制混凝土基础上的预埋螺栓对接，法兰盘上均匀分布8个安装孔，适配常规户外杆体的基础浇筑尺寸，安装边界上要求杆体周边1.5米范围内无高大遮挡物，保证照明灯具的投射角度无遮挡，同时接闪端的保护范围能覆盖预设防护区域。

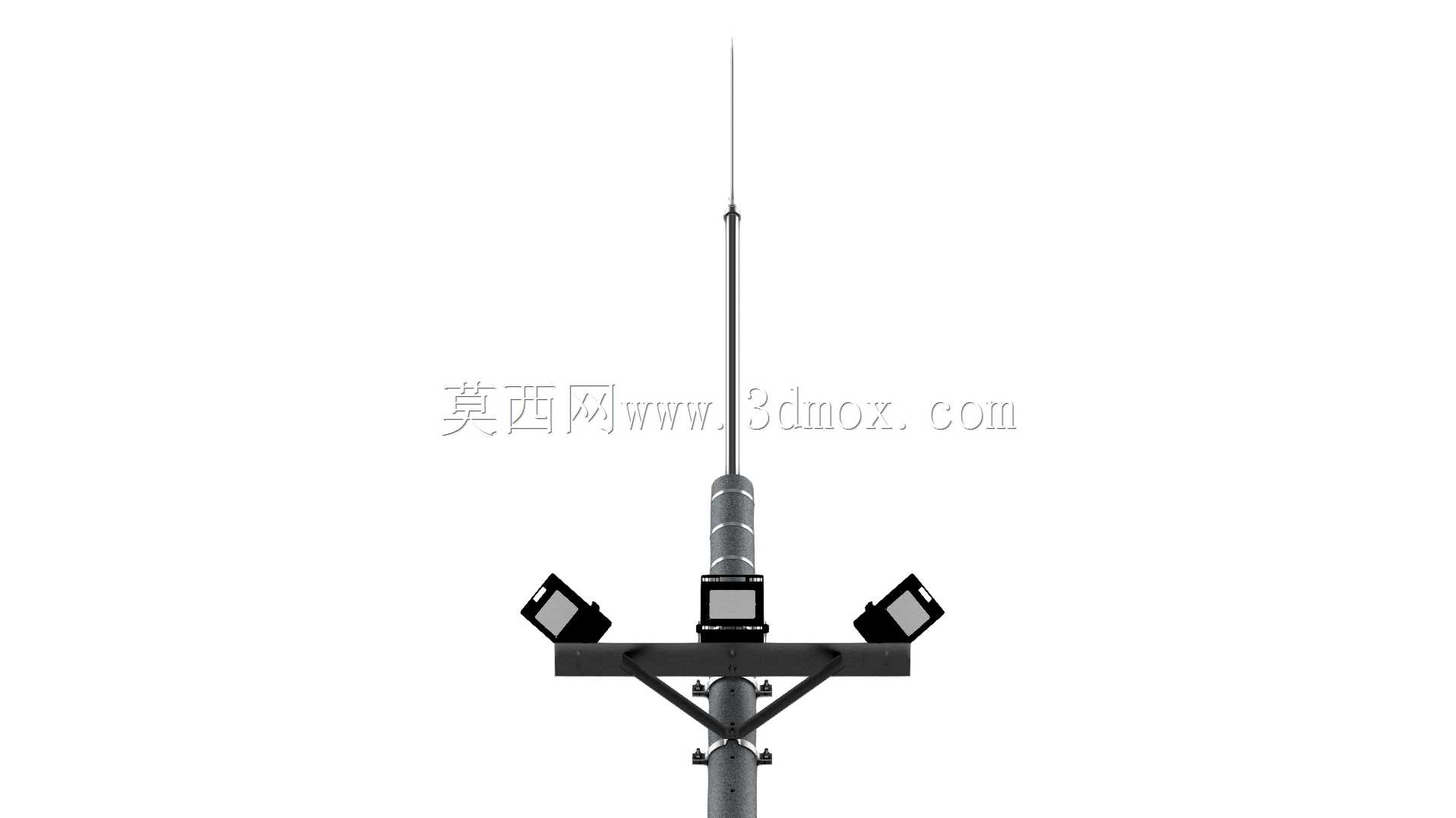

　　杆身上部的横担采用三角加强筋焊接结构，三个灯具安装位呈120度夹角均匀分布，每个安装位都预留了通用灯具调节支架的安装孔位，可根据场地实际照明需求调整投射俯仰角，单灯位可适配常规泛光灯具，满足半径25米范围内的场地照度要求。杆体顶端的接闪杆采用细直径金属杆设计，与杆身主体做可靠电气连通，杆身内部预留穿线通道，照明供电线缆从杆体底部的穿线孔进入，沿内部通道引至上部横担的灯具接线位，避免线缆外露带来的老化、破损风险。

　　屏蔽功能的实现依托杆身金属本体的连续导电结构，杆体分段连接位置均做了跨接导电处理，保证整体电气连续性，接地端预留独立的接地端子排，可直接接入场地的联合接地网，既能够作为接闪装置将雷电流泄放入地，也能够对杆体内部穿行的供电线缆起到电磁屏蔽作用，减少外界电磁干扰对供电回路的影响，同时避免杆体上的照明设备工作时的电磁信号向外扩散干扰周边敏感电子设备。设计过程中优先考虑了户外长期服役的结构强度，杆身壁厚满足沿海高风压地区的抗风载要求，横担与杆身的连接位置除了焊接之外还增加了抱箍加固结构，避免长期风振导致焊缝开裂。灯具安装位的接线处预留了防水密封槽，安装时配合防水胶圈可达到IP65以上的防护等级，应对雨天、扬尘环境下的使用需求。

　　杆体下部预留了检修口，内部可安装照明回路的接线端子、防雷浪涌保护模块，日常检修时不需要登高即可完成线路检测、元件更换的操作。从实际使用的角度看，这种一体化结构相比分开架设照明杆和接闪杆，能减少近一半的基础施工量，同时避免多杆之间的接地电位差问题，在变配电站这类对电磁环境要求高的场地，杆体的连续金属屏蔽层可以有效阻隔线缆产生的工频电磁场向外辐射，也能减少外界雷电电磁脉冲沿线缆侵入室内配电设备的概率。安装时需要注意杆体的垂直偏差控制在千分之三以内，保证接闪端的保护范围计算准确，横担的安装方向要根据场地照明的重点区域做调整，确保三个灯具的投射范围覆盖全部需要照明的通道、设备区域，接地端子的连接要做防腐处理，避免长期户外使用后接触电阻升高影响泄流和屏蔽效果。杆体表面采用热镀锌后喷塑的处理工艺，兼顾防腐蚀和外观一致性，适合在各类户外工业场地长期使用，不需要频繁做防腐维护。
