钣金结构电气安装面板设计

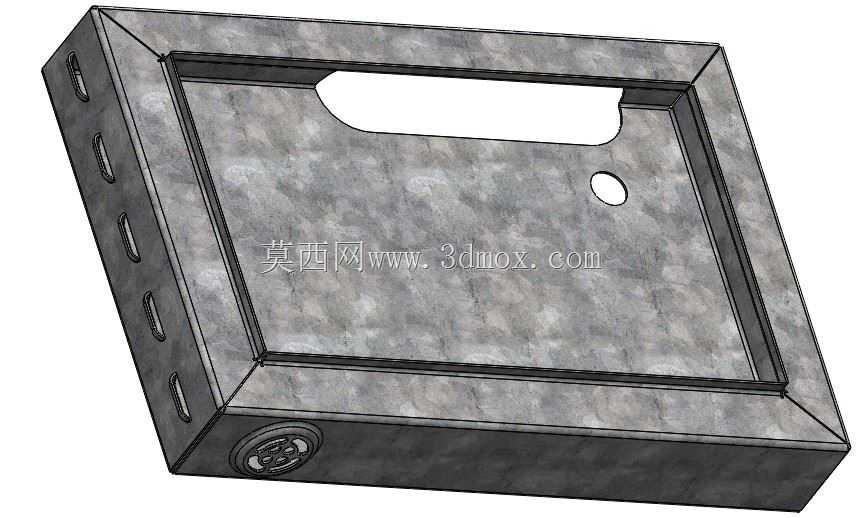

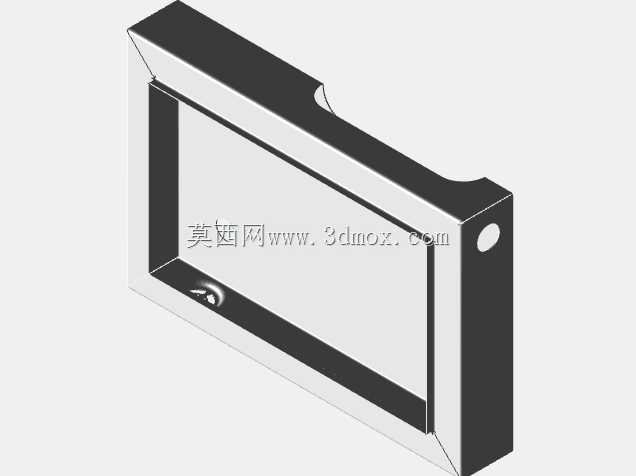

　　这款钣金材质的电气面板，主要应用在电源变压器配套的电气控制回路安装场景中，作为小型电气控制单元的承载壳体，承担内部元器件防护、操作界面预留、外部走线对接的多重作用。从结构设计来看，整体采用一体化折弯成型的钣金壳体结构，侧边预留的多组长圆形开孔是为了适配不同规格的走线接头、固定螺栓的安装需求，避免现场安装时二次开孔破坏壳体防护性能，左下角的圆形开孔是专门预留的线缆穿装位，可适配带防水接头的电源输入线缆，满足常规工业场景下的基础防护要求。

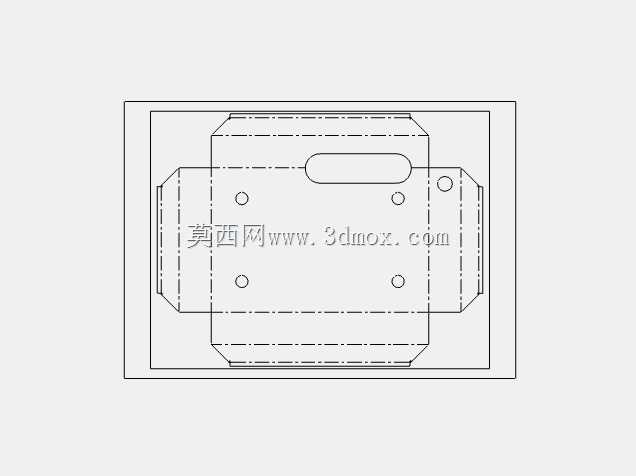

　　面板上部的异形开槽是操作手柄的让位空间，当内部安装断路器、隔离开关等带操作手柄的元器件时，手柄可从该开槽位置伸出，无需额外打开面板即可完成分合闸操作，开槽旁的小圆孔是状态指示灯的安装位，可直接嵌入安装电源指示灯、故障指示灯，直观反馈设备运行状态。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯半径，避免折弯处出现应力集中导致的板材开裂，壳体边缘做了压边处理，既提升了整体结构刚度，也能避免安装维护时锋利的板材边缘划伤操作人员。

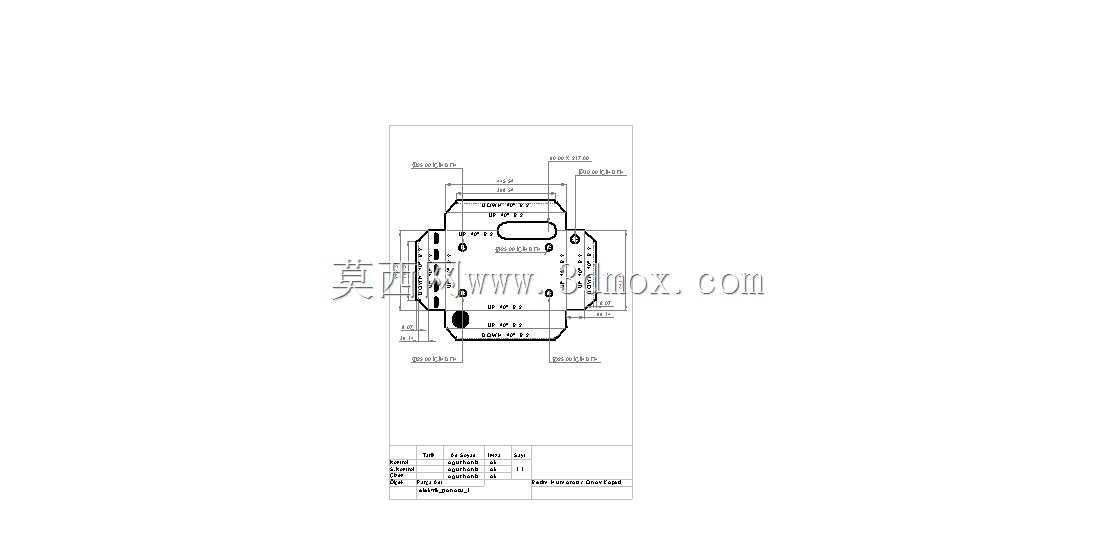

　　安装边界方面，壳体采用嵌入式安装设计，侧边的开孔可配合自攻螺丝或者拉铆螺母固定在变压器柜体的预设安装位上，整体深度适配常规小型电源变压器的控制仓尺寸，不会与内部的线圈、接线端子产生空间干涉，面板正面与柜体安装面齐平，兼顾美观性与操作便利性。实际使用场景中，这类电气面板多配套在小容量电源变压器的二次侧控制回路中，内部可安装小型断路器、接线端子排、信号指示灯等元器件，将变压器的控制部分集中收纳，既可以避免外界灰尘、杂物触碰带电部件造成短路故障，也能规整内部走线，方便后期的维护检修。

　　结构设计上没有多余的冗余结构，所有开孔、折弯都对应明确的功能需求，板材厚度适配常规等离子切割、数控折弯的加工工艺，不需要额外开模即可完成小批量生产，能有效降低配套加工的成本。面板表面的纹理处理是钣金加工后的常规表面处理效果，既可以提升板材的防锈能力，也能避免生产安装过程中产生的划痕过于明显，保持外观的一致性。在安装适配性上，这款面板的安装孔位采用通用化间距设计，可适配多数同规格小型电源变压器的控制仓安装尺寸，不需要针对特定柜体重新调整孔位，具备一定的通用适配能力，内部的安装空间预留了足够的元器件接线余量，不会出现接线后线缆挤压、弯折半径过小的问题，能有效延长线缆的使用寿命，降低接触不良的故障概率。
