带称重分类功能的自动升降作业台结构

　　在电子制造、小件装配、仓储分拣这类需要频繁调整作业高度、同时对物料重量有管控要求的产线场景里，这类对接自动线的升降作业台是衔接不同工位高度差、完成物料初筛的常用单元。很多车间的自动输送线高度是固定的，而人工操作工位、检测工位的高度往往需要适配作业人员操作习惯，或是对接不同高度段的线体，这时候就需要这类升降台来完成高度过渡，同时集成称重功能后，不需要额外增设单独的称重工位，能压缩产线长度，减少物料二次搬运的环节。

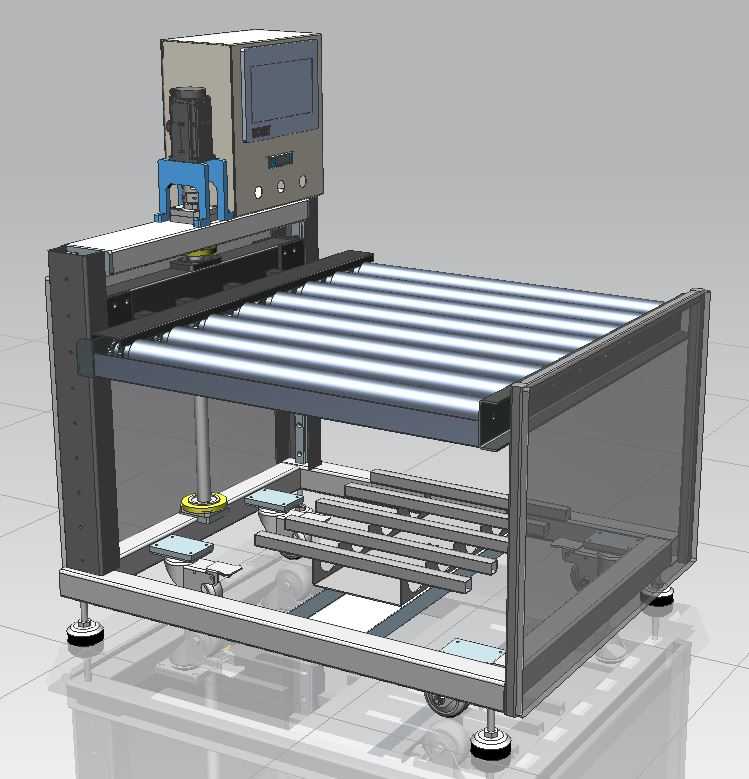

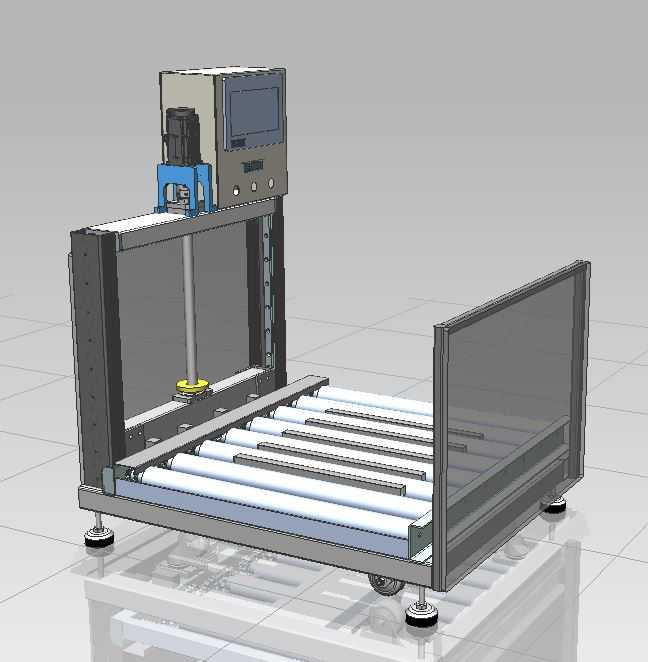

　　从结构设计逻辑来看，这套升降台采用了单侧立柱驱动的布局，驱动单元布置在设备后侧的立柱区域，不会占用正面的物料进出空间，方便和前后段的自动输送辊道直接对接。台面上配置的可调节挡边结构，能根据承载物料的外包装尺寸调整围挡范围，避免升降过程中物料滑落，尤其是在升降到最高位置时，挡边能起到侧向防护作用，不需要额外加装防护栏就能满足工位安全要求。底部的传动辊组和动力传输单元，是为了对接自动线的输送动力，当升降台到达和线体平齐的高度时，辊组可以直接承接线体输送过来的物料，不需要额外设置移栽机构，结构更紧凑，故障点也更少。

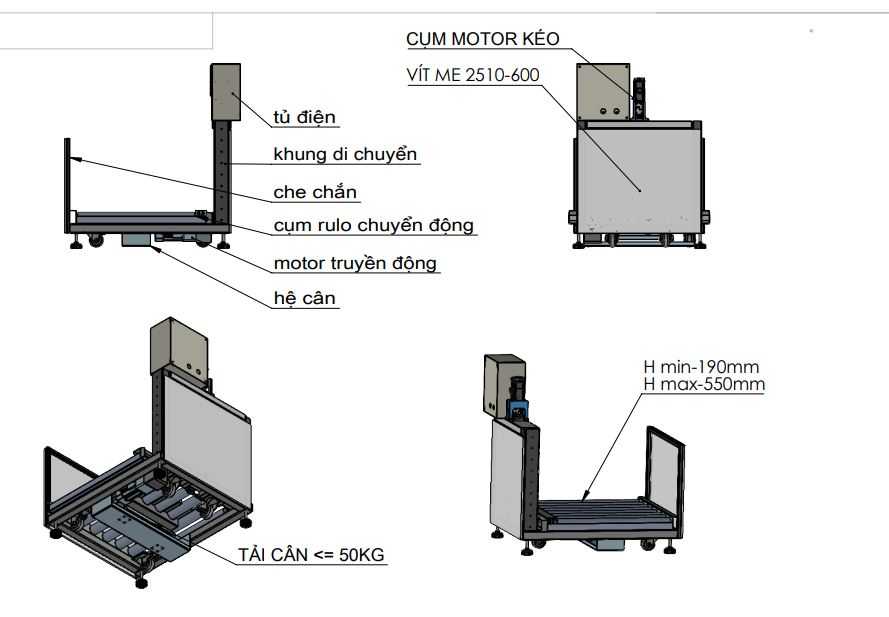

　　设备的升降行程覆盖190mm到550mm的高度区间，这个行程范围刚好适配多数车间坐着操作、站着操作的工位高度差，也能对接常见的300mm、400mm、500mm高度的标准输送线体，不需要额外做加高或者垫高的基础处理，安装时只需要调平底部的支撑脚就能完成部署，对车间地面的平整度要求不高。台面额定承载上限为50kg，这个载荷范围覆盖了电子元器件周转箱、小型装配组件、包装半成品等多数轻工产线的物料重量，日常使用时不会因为偶尔的载荷冲击出现结构变形。

　　集成在台架内部的称重模块，是这套设备区别于普通升降台的核心功能点，称重数据可以直接对接产线的管控系统，根据预设的重量阈值自动完成物料分类，重量符合标准的物料会输送到下一作业工位，重量异常的物料会被拦截到NG通道，不需要人工逐一称重核对，能减少人工判定的误差，也能降低检验岗位的重复劳动强度。整套设备的电控部分集中布置在立柱侧的电控箱内，接线和后期维护都不需要拆解台面结构，日常检修时只需要打开电控箱门就能排查线路问题，维护效率更高。

　　在做三维结构设计的时候，需要重点关注升降导向结构的平行度，立柱上的导轨安装面要和台面保持垂直，避免升降过程中出现卡滞，长期运行后也不会因为偏载导致台面倾斜。底部的框架采用型钢焊接结构，焊接后需要做去应力处理，再进行机加工保证安装面的平面度，避免因为框架变形导致辊组运行不畅、称重数据出现偏差。称重模块的安装位置要避开传动结构的振动传递区域，最好采用柔性隔振垫和台架连接，减少辊组运行时的振动对称重精度的影响，保证重量判定的准确率。台面的辊道间距要根据常用周转箱的底部尺寸设计，避免小尺寸物料卡在辊缝之间，挡边的固定孔位要做成长条可调结构，适配不同尺寸的物料围挡需求。

　　这类升降台在实际部署时，不需要做复杂的地基施工，整体设备为一体式组装结构，到场后接电接气就能投入使用，适合现有产线的升级改造，不需要大规模调整原有线体的布局。相比普通的固定高度工作台，它能适配多品种小批量的生产需求，当换产导致物料尺寸、输送线高度变化时，只需要调整挡边位置、重新设置升降高度参数和称重阈值就能快速切换生产状态，不需要更换硬件结构，设备的通用性更强。在日常运行中，只需要定期给升降导轨、传动辊的轴承加注润滑脂，检查传动皮带的张紧度，就能保证长期稳定运行，维护成本相对较低。
