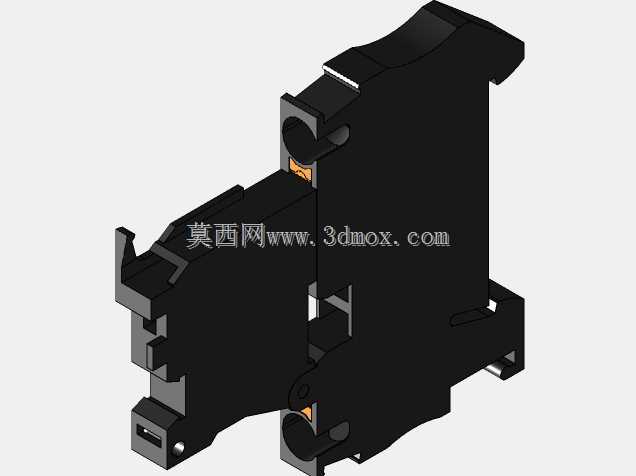

菲尼克斯PT4-HESI电源端子三维结构

　　在工业控制柜内部的配电回路搭建过程中，端子类元件是连接柜内布线与外部负载、实现回路分段保护的核心基础部件，菲尼克斯PT4-HESI这类带熔断保护功能的接线端子，常被布置在控制柜内的DIN导轨上，承担小功率控制回路、信号回路的过流保护与线路转接作用，常见于自动化生产线控制柜、光伏汇流箱、低压配电小回路、设备现场操作箱等场景，能够在回路出现过载、短路故障时通过内置的熔断器快速切断回路，避免故障范围扩大影响整条产线的运行。

　　从实际使用的角度看，这类端子的设计首先要匹配标准导轨的安装尺寸，其背部的卡扣结构完全适配TS35标准DIN导轨，安装时只需将端子上部卡入导轨上沿，下部卡扣按压到位即可完成固定，不需要额外的紧固件，单颗端子的宽度控制在标准模数范围内，多颗端子并排安装时可以紧密拼接，不会出现间隙过大导致导轨空间浪费的情况，在排布密集的控制柜内能够最大化利用导轨安装空间，减少柜体的整体尺寸需求。端子的进线端采用直插式接线结构，适配4平方毫米及以下的多股或单股铜芯导线，接线时不需要额外压接冷压端子，将导线剥去规定长度的绝缘层后直接插入接线孔，内部的弹簧夹持结构就会自动锁紧导线，拉力能够满足工业现场的布线抗振要求，即使在设备运行产生持续振动的场景下，也不会出现导线松脱、接触不良的问题；出线端同样采用同规格的夹持结构，同时在端子中部预留了熔断器的安装腔，适配标准尺寸的圆柱型熔断器，更换熔断器时只需要翻开端子上部的翻盖即可取出损坏的熔芯，不需要拆除两侧的接线，能够大幅缩短现场故障排查与恢复的时间。

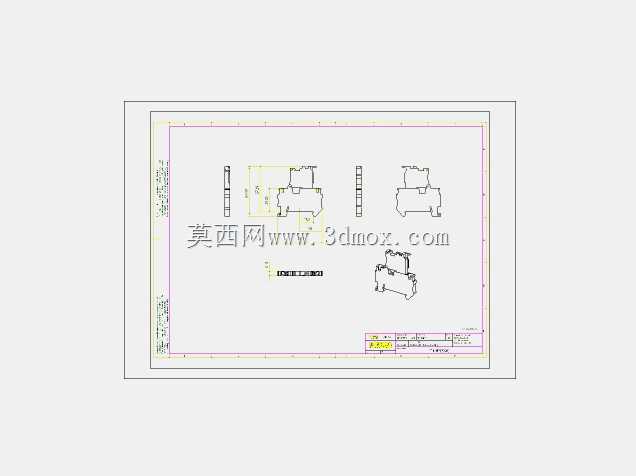

　　在三维建模的过程中，首先需要确认端子的所有安装边界尺寸，包括端子整体的长度、宽度、高度，导轨卡扣的定位尺寸，接线孔的中心距，熔断器腔的内部尺寸，以及端子两侧拼接时的定位凸台与凹槽的配合尺寸，这些尺寸直接决定了端子在装配到导轨上之后，与相邻端子、周边线槽、其他电气元件的间隙是否满足电气安全规范要求。建模时需要重点还原端子的操作结构细节，比如翻盖的旋转轴位置、开启角度，接线时的操作按键位置与按压行程，这些细节会直接影响后续做控制柜三维布线仿真时的操作空间校验，如果建模时忽略了翻盖开启需要的空间，实际装配后就会出现熔断器翻盖被旁边的元件挡住、无法正常开启更换熔芯的问题。另外端子上的标识位结构也需要准确还原，包括端子上部的标记号安装槽、侧面的规格标识刻印位置，方便后续在生成工程图纸时直接标注端子的回路编号、规格参数，指导现场的接线施工。

　　从结构设计的合理性来看，这类端子的外壳采用阻燃级工程塑料材质，建模时需要还原外壳的壁厚均匀性，避免出现壁厚突变导致的注塑成型缺陷，内部的导电件采用铜质镀锡材质，既保证导电性能，又能避免长期使用出现氧化锈蚀，导电件与弹簧夹持结构的配合尺寸需要严格控制，保证导线插入时的夹持力稳定，同时不会因为夹持力过大损伤导线线芯。端子的爬电距离与电气间隙完全符合低压电气设备的安全规范，不同电位的带电部件之间的绝缘距离满足400V以下电压等级的使用要求，即使在潮湿、多粉尘的工业现场环境下，也不会出现绝缘击穿、相间短路的问题。

　　在做设备选型与三维布局时，这类端子的三维模型可以直接导入到电气柜的装配模型中，提前模拟端子排的整体排布长度，核算导轨需要的裁切尺寸，同时可以模拟接线的弯曲半径，确认导线从端子引出后到线槽的路径是否存在干涉，提前发现布局上的问题，避免实际装配时出现元件干涉、布线空间不足的情况，减少现场施工的返工量。另外通过三维模型还可以提前统计端子的使用数量、配套的熔断器规格、标识条长度等附件物料，在项目设计阶段就完成精准的物料清单统计，避免物料采购出现遗漏或错配。
