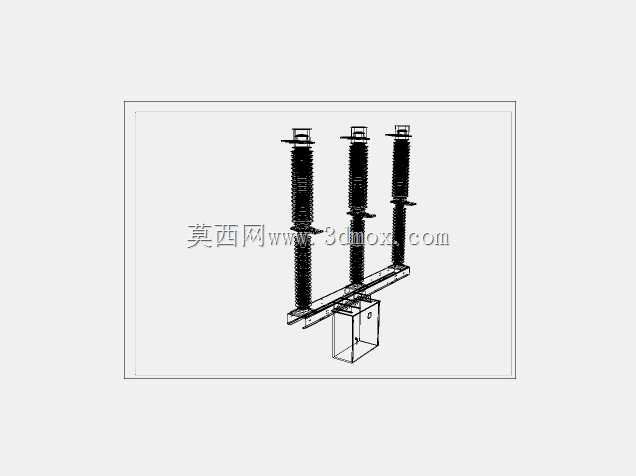

在110kV电压等级的输配电网络中,户外敞开式变电站的进线、母线分段及出线间隔,普遍需要配置具备快速灭弧能力的高压开关设备,这类设备承担着正常工况下负荷电流分合、故障状态下短路电流快速切断的核心作用,直接决定电网运行的稳定性与故障隔离效率。本次呈现的断路器结构,采用三相共架的立式布置形式,三个独立的极柱沿水平横梁等距排布,底部集成弹簧操动机构箱体,整体结构紧凑,适配常规户外变电站的设备安装间距要求。
从实际应用场景来看,这类断路器多安装于户外敞开式配电装置区,极柱上部采用带伞裙的复合绝缘外套结构,能够在雨雪、凝露、重污秽等复杂户外环境下维持足够的爬电距离,避免外绝缘闪络事故。设备的核心功能依托全极弹簧驱动机构实现,机构内部的分闸弹簧、合闸弹簧在储能完成后,可通过脱扣装置触发能量快速释放,带动极柱内部的动触头完成规定行程的分、合动作,整套机构无需依赖外部持续动力源,仅需小功率电源完成储能即可动作,在站用电临时失电的工况下仍能完成一次完整的分合闸操作,大幅提升供电可靠性。
设计过程中,首先需要匹配123kV电压等级的绝缘配合要求,极柱内部的灭弧室采用SF6气体作为灭弧与绝缘介质,触头分断过程中产生的电弧会被高速气流吹拂冷却,在电流过零点时快速熄灭,同时极柱的绝缘距离、对地安全间隙均按照高压配电装置的设计规范预留足够裕度,避免运行中出现绝缘击穿。三相极柱固定在同一根钢制安装横梁上,横梁下方通过支撑结构连接操动机构箱,机构箱的输出拐臂通过绝缘拉杆与各极柱的动触头传动端连接,传动路径上的连杆、拐臂均做轻量化与强度校核,保证三相触头动作的同期性满足标准要求,分闸不同期时间控制在工程允许的范围内,避免非全相运行带来的过电压风险。
从安装边界来看,设备底部的机构箱设置有标准化的安装地脚孔位,可直接固定在变电站的混凝土设备基础上,基础预埋螺栓的间距、露出长度均与设备底座的安装尺寸匹配,三相极柱的中心距、设备整体高度、带电部分至接地构件的最小安全距离,均符合110kV户外配电装置的安全净距要求,安装时无需额外对基础做特殊改造。设备的二次接线端子集中布置在机构箱的侧壁接线仓内,方便与变电站的保护、控制回路对接,实现远程分合闸控制、位置信号上传、储能状态监视等功能。
在结构细节处理上,极柱与横梁的连接位置采用密封法兰结构,避免雨水渗入连接部位造成构件锈蚀,操动机构箱的箱体防护等级满足户外设备的防水防尘要求,箱门设置密封胶条,箱体底部预留电缆穿线孔并配有密封堵头,防止潮气、小动物进入箱内影响电气元件正常工作。传动部位的转动轴套采用自润滑材料,减少长期运行过程中的维护工作量,分合闸位置的机械指示装置清晰可见,方便运维人员现场直观判断设备的分合状态。
建模过程中对设备的核心传动结构做了简化处理,省略了部分对整体安装、布局参考无影响的细小紧固件、二次配线等细节,保留了极柱外形、操动机构轮廓、安装接口位置、整体安装尺寸等核心信息,能够为变电站总平面布置、设备基础设计、配电装置间隔排布提供准确的三维参考,也可用于高压开关设备的结构原理演示、运维培训的可视化素材,帮助相关人员快速理解设备的整体构造与动作逻辑。
