绿色嵌入式信号指示灯三维结构设计

　　这款绿色LED信号指示灯的三维结构，完全围绕工业控制柜面板的实际安装场景做适配设计，日常在低压配电盘、设备操作站、自动化产线本地控制箱上都能见到这类器件的身影，核心作用是给现场运维、操作的人员传递设备运行、回路导通、状态就绪这类明确的视觉信号，相比传统的白炽灯指示灯，LED光源的功耗更低、寿命更长，也不会因为长时间点亮出现过度发热的问题，适配工业现场长时间连续运行的工况需求。

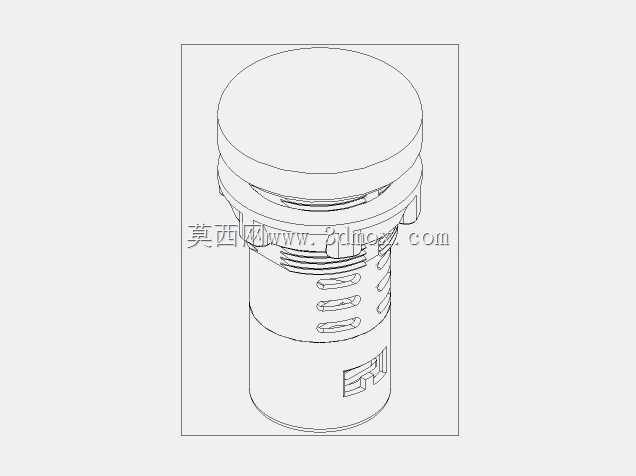

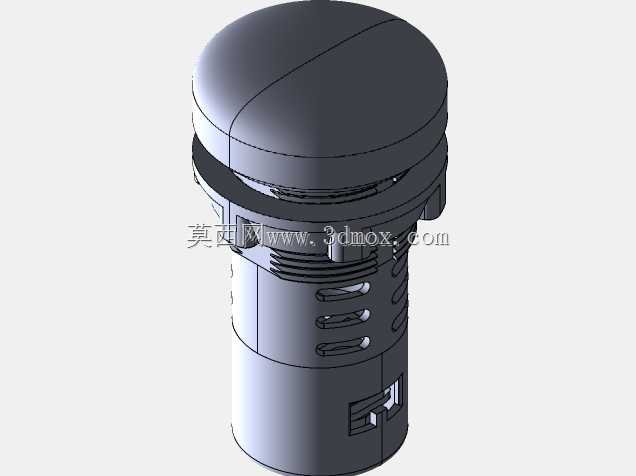

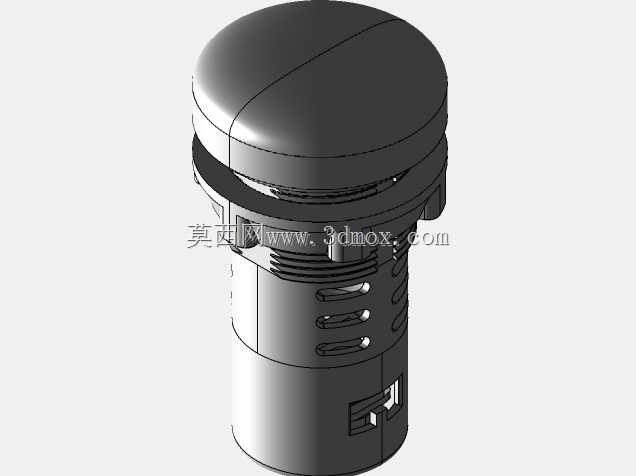

　　从结构设计的逻辑来看，整个器件采用了面板嵌入式的安装思路，头部是圆形的出光面，直径适配行业通用的22mm标准安装开孔，这也是目前工业控制领域指示灯、按钮类器件的通用安装尺寸，做这个尺寸的核心考量是兼容市面上绝大多数控制柜的面板开孔标准，设计人员在做柜体布局的时候不需要单独为这款器件调整开孔参数，直接沿用通用的开孔模具就能完成加工，能大幅减少柜体加工的额外成本。头部的出光罩做了漫散射的结构处理，不会出现LED光源直射导致的局部光斑问题，不管是操作人员站在操作位正前方，还是从侧面30度左右的角度观察，都能清晰识别到灯的点亮状态，避免因为视角问题出现信号漏看的情况。

　　灯体的中段做了多道环形的卡扣筋位，安装的时候不需要额外的固定螺丝，直接把灯体从面板正面塞入开好的安装孔，背面旋上配套的锁紧螺母就能完成固定，这种卡扣加螺母的固定方式，能适配1mm到5mm厚度范围的面板，不管是薄的冷轧钢板控制柜，还是厚一点的绝缘塑料操作面板，都能牢固固定，不会因为设备运行的振动出现松脱移位的问题。灯体下半部分的侧面开了多组对称的散热槽，因为LED驱动电路部分工作时会产生微量的热量，这些开槽可以形成自然的空气对流，把电路部分的热量及时散出去，避免密闭空间里热量累积导致光源光衰加快，延长器件的实际使用寿命。灯体尾部的接线端做了防呆的结构设计，接线的时候不会出现正负极接反的问题，不管是用螺丝压接还是插簧连接，都能快速完成接线作业，减少现场安装的接线错误率。

　　做这个三维模型的时候，特意把各个装配环节的干涉问题都做了校验：头部出光罩和灯体主体的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为尺寸过盈导致装配的时候出现开裂；中段的卡扣筋位做了1度的拔模斜度，注塑生产的时候能顺利脱模，不会出现卡模的问题；尾部的接线端子位置预留了足够的接线空间，就算是套了绝缘端子的导线，也能顺利接入，不会出现导线弯折过度导致的线芯断裂问题。另外整个灯体的外形没有尖锐的棱角，所有边缘都做了R0.5以上的圆角处理，安装的时候不会划伤操作人员的手部，也不会刮破连接导线的绝缘层，符合电气器件的安全设计要求。

　　在实际的设备选型应用里，这类绿色指示灯通常用来标注设备正常运行、电源接通、流程就绪这类安全正向的状态信号，和红色、黄色的指示灯搭配使用，能让操作人员快速区分设备的不同运行状态，不需要凑近查看设备的运行参数，站在操作位就能通过灯光信号掌握设备的整体情况。建模的时候也充分考虑了不同设计场景的使用需求，整个模型的装配层级清晰，各个零件都是独立的实体，不管是做柜体的整体装配干涉检查，还是做单独的零件工程图导出，都能直接调用，不需要额外做结构拆分。灯体表面的纹理细节也做了还原，比如散热槽的深度、卡扣的位置、出光面的磨砂质感，都和实际器件的外观保持一致，做设备渲染效果图的时候，能直接体现出真实的材质效果，不需要额外做贴图处理。

　　从安装边界的尺寸来看，灯体装入面板之后，背面突出的长度控制在合理范围，就算是柜内安装空间比较紧凑的小型控制盒，也不会和柜内的线槽、导线、其他电气元件出现干涉，不需要为了安装这款指示灯额外加大柜体的深度，能帮助设计人员优化控制柜的整体尺寸，减少设备的占地面积。同时整个灯体的防护等级结构也在模型里做了体现，头部和面板接触的位置预留了密封胶圈的安装槽，装上配套的硅胶密封圈之后，就能达到IP65的面板防护等级，就算是在有少量粉尘、溅水的工业现场，也能可靠工作，不会因为外部的水汽、粉尘进入灯体内部导致电路短路。
