红色LED指示灯按钮式信号指示部件

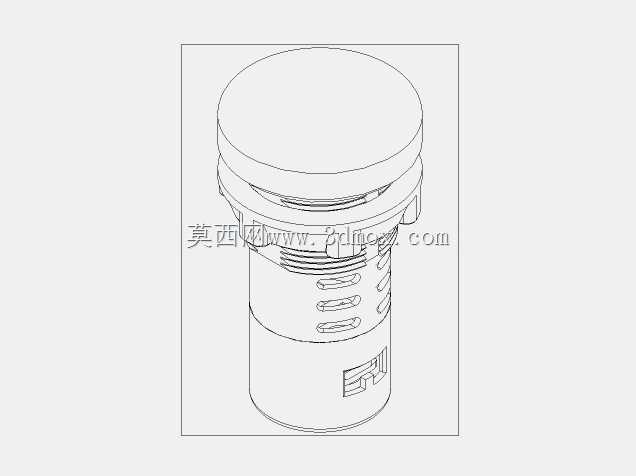

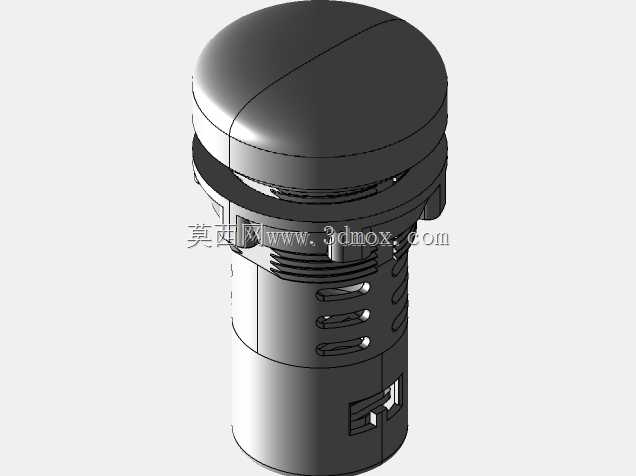

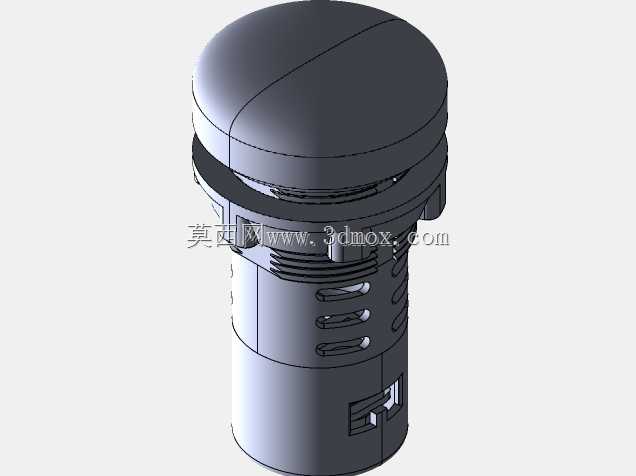

　　这类嵌入式安装的红色LED信号指示部件，常被布置在工业控制柜面板、自动化设备操作面、低压配电盘的操作工位旁，作为设备运行状态、故障告警、回路通电状态的可视化提示载体，在车间生产线、电力运维站点、成套设备集成现场都有极高的使用覆盖率。从结构设计逻辑来看，整体采用圆柱式插拔安装结构，头部为圆形透光罩，直径适配行业通用的22mm面板安装开孔，安装时仅需在面板预制对应尺寸的圆孔，将主体从面板正面穿入后，通过后部自带的螺纹卡紧结构旋紧固定，不需要额外的复杂紧固件，单人即可完成快速装拆，后期维护更换时也不需要拆解柜体内部的大面积走线，能大幅降低现场运维的时间成本。

　　透光罩部分做了漫反射面处理，避免LED点光源直射造成的眩光问题，在车间强光环境下也能保持清晰的识别度，红色光波长较长，在粉尘、轻度烟雾的工业场景中穿透性优于其他颜色，专门对应故障、停止、告警类的高优先级提示需求，避免操作人员误判设备状态。主体中段设置了多道环形的散热筋结构，不要小看这几道浅槽，柜内设备长时间运行时环境温度普遍偏高，LED驱动电路长期在高温环境下工作会加速光衰，这些散热筋能增大部件和柜内空气的接触面积，把内部电路工作产生的热量及时传导出去，延长整体的使用寿命。

　　后部的接线端采用插拔式接线结构，接线时不需要在部件本体上拧螺丝，提前在线束端压好对应的插簧端子，对准卡位插到底即可完成接线，防脱卡位结构能避免设备运行时的振动导致接线松脱，适配0.5-1.5平方的多股铜芯控制线，完全满足工控回路的载流要求。从安装边界来看，部件穿入面板后，后部的伸出长度控制在合理范围内，不会和柜内的走线槽、其他电气元件产生干涉，即使是厚度在1-5mm的冷轧钢板面板、PVC面板都能可靠固定，卡紧圈的调节范围覆盖了常规控制柜面板的所有厚度规格。

　　建模过程中需要重点关注几个配合尺寸的公差控制：头部透光罩和安装基座的配合间隙要控制在0.1mm以内，避免车间的粉尘、切削液雾气从缝隙进入部件内部，造成电路短路或者LED透光面污染；安装卡位的卡槽尺寸要和通用的22mm安装孔位公差匹配，过大会导致安装后松动，设备振动时出现部件移位，过小则会导致现场安装时无法顺利穿入开孔，需要二次修磨面板，增加现场施工的工作量。另外，部件表面的脱模斜度也要符合注塑件的生产工艺要求，侧壁的斜度控制在1.5度左右，既能保证注塑生产时顺利脱模，也不会影响外观的整体一致性。

　　在实际选型应用中，这类红色LED指示灯通常和绿色运行指示灯、黄色故障预警指示灯搭配布置，按照操作逻辑成组排列在操作面板的视觉黄金区域，按钮和指示灯的间距保持在20mm以上，避免操作人员按动按钮时误碰相邻的指示部件。部件的防护等级达到IP65，面板正面的部分可以耐受轻度的水淋、粉尘侵袭，适合在有少量切削液飞溅的机加工设备面板、户外柜体的外露面板上使用，不需要额外加装防水罩。内部的LED驱动电路采用宽电压设计，能适配常见的AC/DC24V、AC220V等工控常用电压等级，选型时只需要根据现场的控制回路电压选择对应规格即可，安装尺寸完全通用，不需要重新开孔。

　　从结构可靠性角度出发，建模时还要考虑部件的抗振动性能，内部的LED灯珠和驱动电路板都设置了卡位固定，不会因为设备长期运行的振动导致灯珠脱焊、电路板移位，满足工业设备连续运行的可靠性要求。头部的透光罩采用抗冲击的聚碳酸酯材质，即使受到轻度的磕碰也不会碎裂，避免现场操作时的意外撞击导致部件损坏。整体的外形没有尖锐的棱角，所有边缘都做了R0.5以上的圆角处理，既符合注塑工艺的要求，也能避免安装维护时划伤操作人员的手部。
