带断路器盒的阶梯排布电池组结构

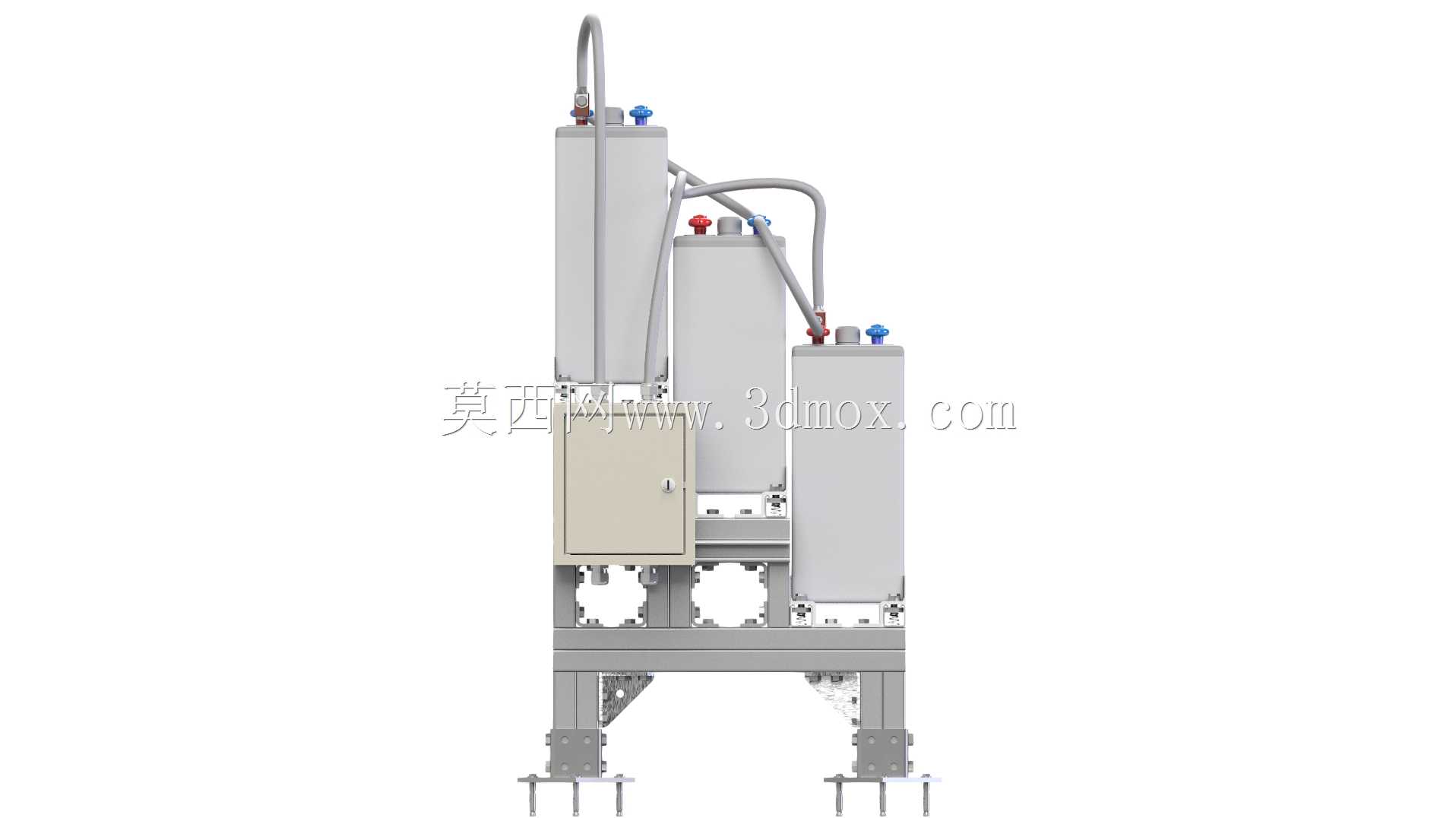

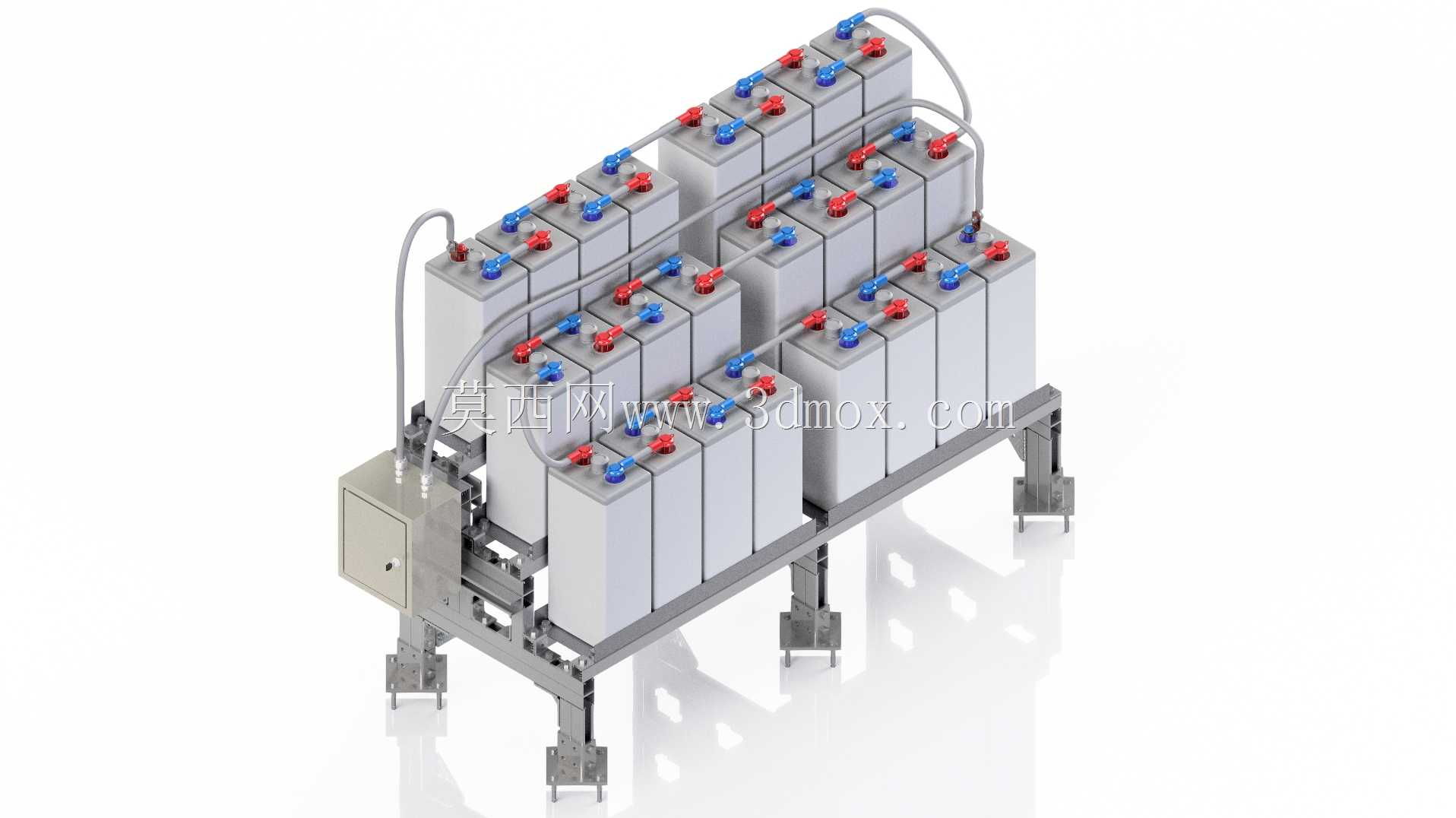

　　在分布式储能、工业后备供电以及小型离网电力系统搭建场景中，阶梯排布的电池组结构一直是兼顾空间利用率与运维便利性的典型方案，这套集成断路器盒的阶梯电池组，正是针对这类场景的安装、运维、安全防护需求做的针对性结构设计。不同于常规并排齐平布置的电池组，这套结构采用三级阶梯式的分层排布逻辑，从靠近安装基面的底层到最高层，每层电池模组的安装位依次向后退让，形成类似台阶的错落布局，这种设计首先解决了多组 tall 型立式电池模组的接线操作空间问题——运维人员无需探身越过前排模组就能触达后排的接线端子、排气阀以及状态检测点位，日常巡检时不用拆卸额外遮挡件就能直观看到每一组电池的液位、接线端子温度标识，大幅降低日常运维的操作难度。

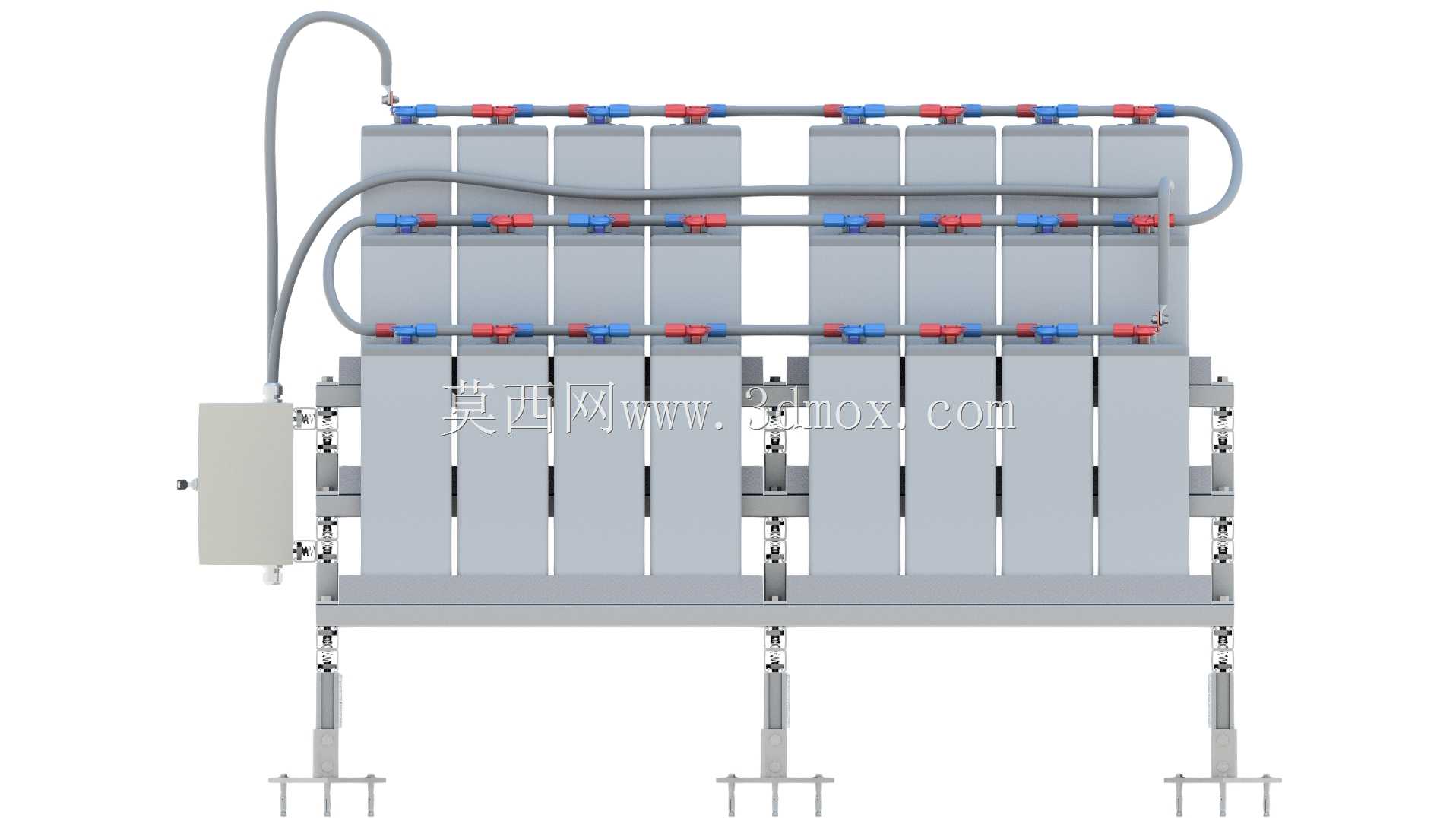

　　整套结构的承载框架采用通用工业型材搭建，底部的支撑腿做了外扩式的单支柱设计，每个支柱底部预留了与安装基面锚固的连接孔位，安装时可以根据现场地面的平整度，通过垫片调整每个支脚的高度，保证整套电池组的安装水平度，避免因为长期倾斜放置导致电池内部电解液分布不均、极板受力异常的问题。框架的每层安装位都预留了标准的型材滑槽，电池模组通过侧面的压块与滑槽固定，不需要在型材上额外打孔，现场安装时可以根据实际采购的电池模组尺寸微调每层的固定位置，适配不同容量、不同外形尺寸的同规格立式电池，不用重新加工框架构件。集成在框架侧部的断路器盒采用内嵌式安装，盒体与框架型材通过螺栓刚性连接，盒体的操作面朝向运维通道一侧，断路器的进出线端分别通过预布的穿线软管连接到每层电池模组的汇流排，软管的两端都做了密封接头处理，既可以避免布线凌乱，也能防止现场的灰尘、凝露顺着管线进入接线端子位置造成绝缘下降。断路器盒的门板做了带锁扣的封闭设计，日常运行时可以上锁避免无关人员误操作，门板上预留了观察窗，不用开门就能看到断路器的分合状态，故障跳闸时可以第一时间发现位置。

　　从安装边界来看，整套结构的横向宽度控制在常规工业预制舱的通道预留尺寸范围内，深度方向因为阶梯退让的设计，不会占用过多的舱内纵深空间，顶部预留的接线空间可以满足汇流母排、通讯线缆的弯曲半径要求，不会出现线缆过度弯折导致绝缘层破损的问题。设计时还考虑了电池组的排气需求，每层电池的顶部排气阀位置都没有被框架构件遮挡，排气方向朝向无遮挡的侧上方，电池过充产生的废气可以顺利排出，不会在框架内部积聚。框架的型材连接处都采用了标准的角件连接，没有采用焊接结构，整套构件可以拆解成扁平包装运输，到现场后不需要专用焊接设备，只用常规的内六角工具就能完成组装，大幅降低运输成本与现场安装的设备要求。

　　在电气安全间距的设计上，不同层级电池的带电体之间预留了足够的电气间隙，即使在高海拔地区使用也能满足绝缘要求，断路器盒与电池模组之间的布线全部采用绝缘阻燃的线缆，穿线软管也选用阻燃材质，避免线路故障时的火情蔓延。底部支撑腿的高度设计预留了叉车搬运的空间，整套电池组组装完成后可以直接用叉车从底部托起移位，不需要额外加装吊装构件，适配厂区内的短距离移位需求。每层电池的安装位都做了限位凸台设计，电池模组放置到安装位后可以自动对齐固定孔位，减少现场安装时的对位调整时间，即使是没有丰富安装经验的施工人员，也能快速完成电池模组的固定安装。
