12毫米规格MIG200系列光学编码器结构

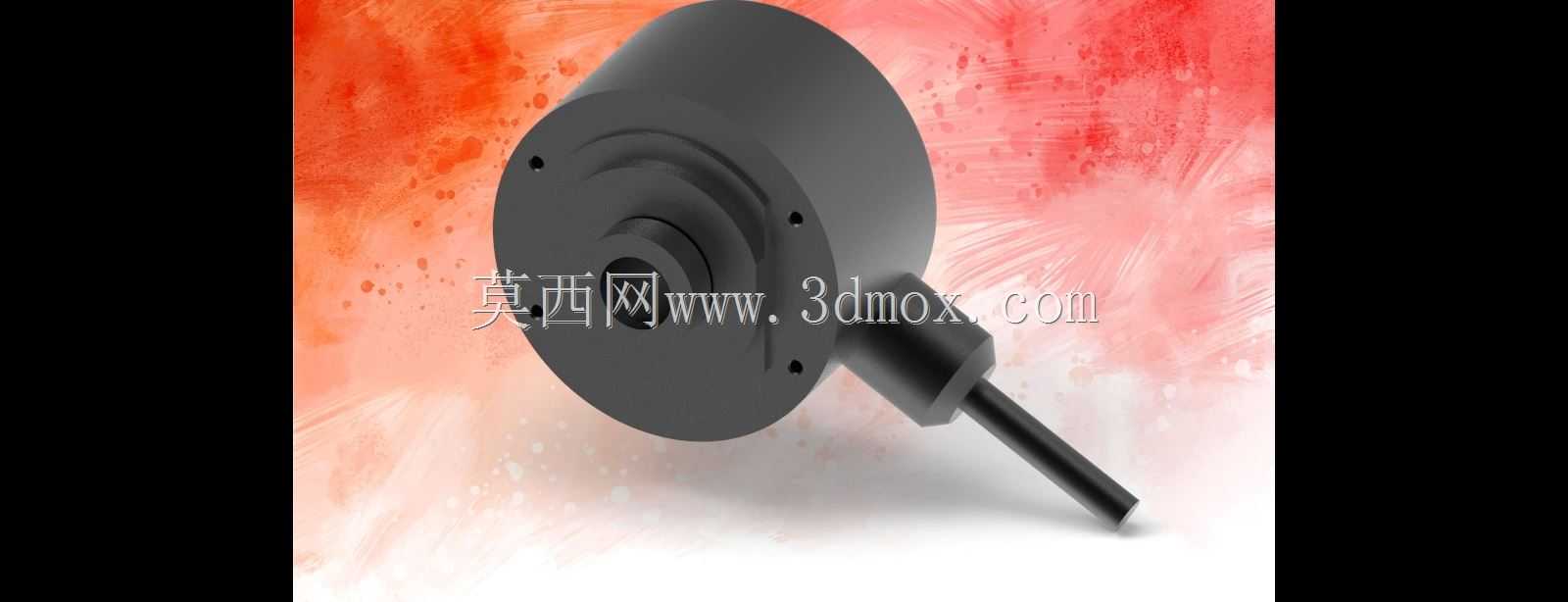

　　这款12毫米外径的光学编码器，在小型自动化设备的位置反馈环节应用十分广泛，常见于桌面级协作机器人关节、小型伺服转台、精密医疗检测设备的进给轴、3C电子组装工位的微型旋转工位等对安装空间有严格限制的场景，核心作用是将轴系的角位移、角速度参数转化为可被控制系统识别的电信号，为闭环控制提供实时的位置反馈数据，保障运动机构的定位精度与运行稳定性。从结构设计来看，这款编码器采用一体化圆柱形壳体设计，主体外壳做了台阶式结构处理，前端安装法兰面均匀分布三个安装孔，可直接通过螺栓固定在设备端的安装基准面上，安装孔的位置度公差控制在0.02mm范围内，能保证安装后编码器主轴与被测轴系的同轴度要求，避免因安装偏心带来的检测误差。

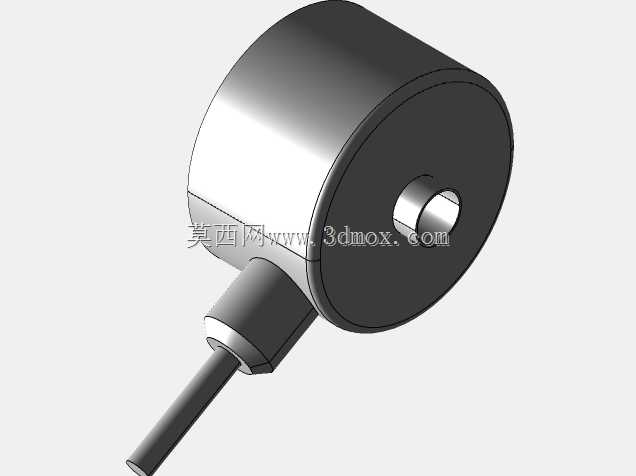

　　出线端采用侧出式线缆结构，线缆从壳体侧方的防护套位置引出，相比尾部出线的结构，能进一步压缩轴向安装所需的空间，适配安装腔轴向尺寸紧张的设备布局，出线位置做了防折弯防护处理，可避免设备运行过程中线缆反复弯折导致的线芯断裂问题，提升长期运行的可靠性。编码器的主轴采用内嵌式台阶轴设计，轴端伸出长度控制在合理范围内，可通过抱紧式联轴器与被测轴系连接，连接时无需额外调整轴向间隙，轴系的径向跳动公差控制在0.01mm以内，能保证码盘与主轴同步旋转时不会出现偏摆，保障光信号读取的稳定性。内部光学读取模块采用对射式光路设计，发光端与接收端分别固定在壳体内部的基准支架上，码盘直接固定在主轴上，随主轴同步转动，光路间隙经过精准调校，可在-10℃到60℃的工作环境下稳定读取码道信号，不会因轻微的温度形变出现信号丢失的问题。壳体表面做了哑光氧化处理，既可以提升外壳的耐磨性能，也能避免外部杂散光进入壳体内部干扰光学信号，壳体的接缝处做了密封处理，可阻挡日常工况下的粉尘侵入，适配普通工业车间的使用环境。

　　从安装边界来看，这款编码器的主体最大外径为12毫米，轴向总长度不含线缆部分仅为20余毫米，安装法兰的定位基准面与主轴轴线的垂直度公差控制在0.015mm以内，安装时只需保证被测轴端的安装面与轴系垂直度满足同等公差要求，即可快速完成装配，无需复杂的调校工序。在实际选型应用中，这款编码器适合对检测精度要求中等、安装空间受限的中低速旋转轴系，最高响应转速可满足每分钟数千转的检测需求，输出信号可直接匹配常规的运动控制卡、伺服驱动器接口，无需额外添加信号转换模块。

　　设计过程中优先考虑了小型化场景下的安装适配性，将所有功能模块集成在极小的圆柱壳体内，同时兼顾了结构强度与防护性能，壳体壁厚经过优化，在保证整体结构刚性的前提下尽可能压缩外形尺寸，内部元器件的布局经过多轮调整，避免元器件之间的信号干扰，同时预留了足够的散热空间，保证长时间运行时内部温度不会过高影响光学元件的性能。主轴部分采用耐磨轴承支撑，可承受一定的径向载荷，避免安装过程中或设备运行时的径向力直接作用到码盘上，导致码盘变形或损坏。在实际装配调试环节，只需将编码器的法兰面贴合设备安装基准面，拧入固定螺栓，再将主轴通过联轴器与被测轴连接，即可完成机械部分的装配，后续只需完成电气接线与信号校准即可投入使用，整体装配流程简单，对装配人员的技术要求较低，适合批量设备的集成应用。
