FIBOX铰链组件结构设计

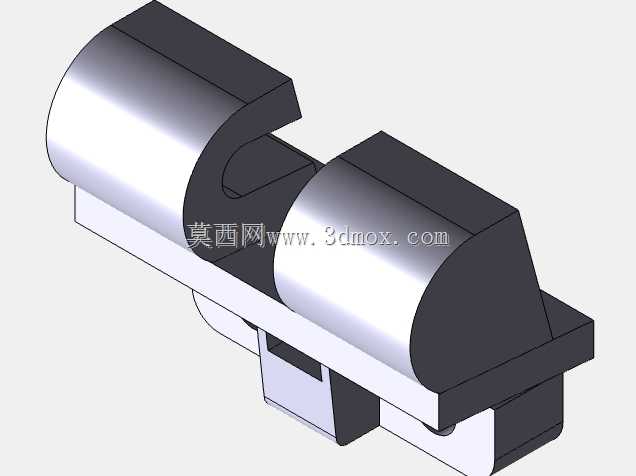

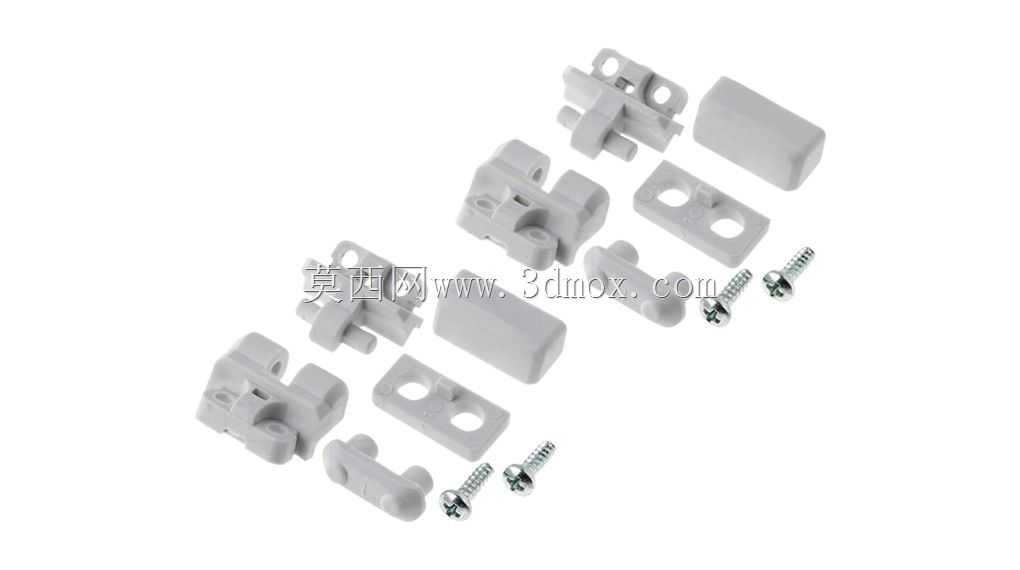

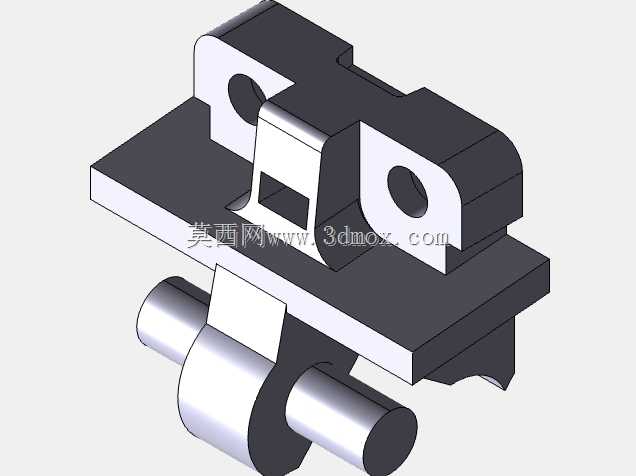

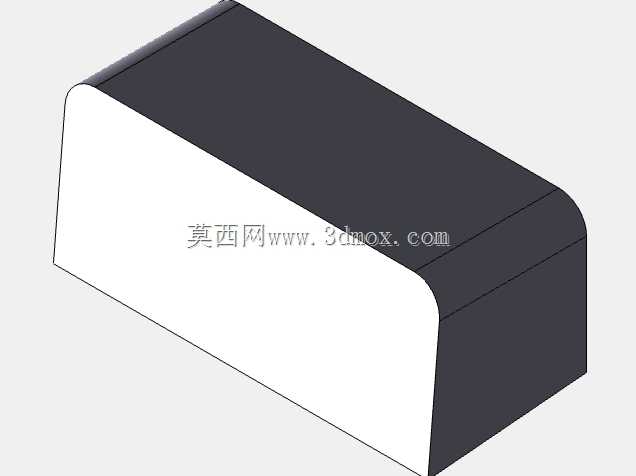

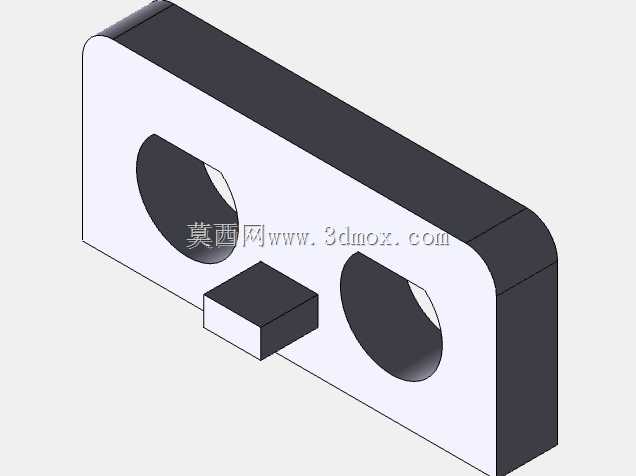

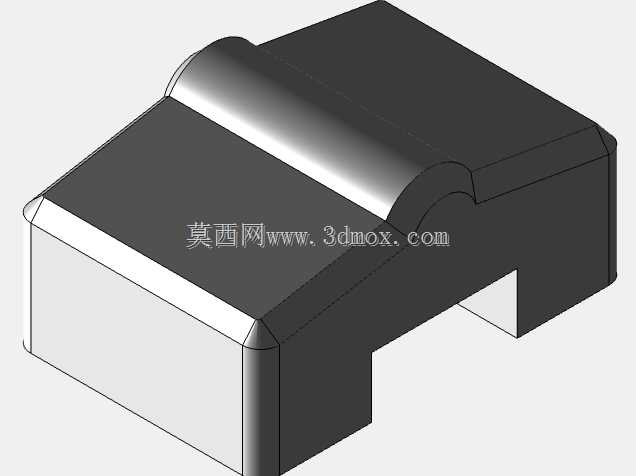

　　整套组件拆分来看包含铰链主体、固定压块、安装垫片、自攻螺丝四个部分，其中铰链主体采用玻纤增强尼龙材质注塑成型，相比金属铰链具备更优异的绝缘性能，不会在壳体接电异常时成为导电通路，同时尼龙材质的自润滑特性可以保证长期开合过程中无需额外加注润滑脂，在-30℃到85℃的常规工业环境温度区间内不会出现脆裂或形变失效。固定压块的设计采用楔形卡紧结构，安装时不需要在壳体门板上做复杂的沉台铣削，只需要按照定位尺寸开出对应的矩形安装孔，将铰链主体从内侧卡入孔位后，压块从外侧推入即可完成初步定位，再通过配套的自攻螺丝穿过安装垫片锁紧，整个装配过程不需要额外的焊接、铆接工序，单人在装配线上即可完成快速安装，能有效提升柜体批量生产的装配效率。这套铰链组件主要面向户外电气柜、工业密封机箱、壁挂式控制箱的门板连接场景，在户外光伏汇流箱、厂区现场接线盒、防水防尘配电壳体的装配环节中，这类暗藏式铰链是保障壳体防护等级的核心连接件之一。不同于外露式明装合页，这套组件采用内嵌式安装逻辑，所有固定点位都隐藏在壳体折边内侧，闭合状态下外部无突出结构，既避免了外力磕碰导致的铰链变形，也能消除明装缝隙带来的防尘防水隐患，适配IP65及以上防护等级的密封壳体设计需求。

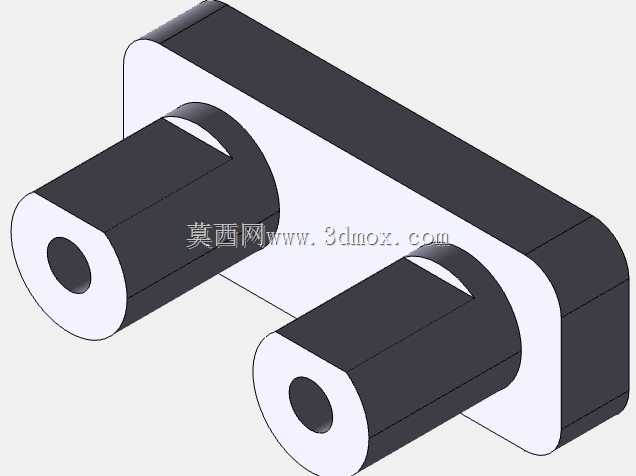

　　从安装边界尺寸来看，单组铰链的安装孔位中心距适配1.5mm到2.5mm厚度的冷轧钢板壳体，也可适配同厚度区间的ABS、PC材质塑料壳体，铰链的开合转动角度可达180度，门板开启后不会与柜体侧边的走线槽、安装梁产生干涉，方便后期运维人员对柜内元器件进行检修操作。设计过程中特意在铰链转动配合面预留了0.2mm的装配间隙，既可以抵消注塑件的成型收缩公差，也能在壳体表面喷涂塑粉、油漆后不会因为涂层厚度导致铰链卡滞，安装垫片的设计增大了螺丝锁紧时的接触面积，避免长期开合震动导致螺丝松动脱落，同时垫片的弧形压边可以贴合壳体板材的圆弧折边，不会出现局部应力集中导致的板材压痕变形。

　　在实际选型应用中，单扇宽度不超过600mm、重量不超过8kg的非金属门板，单侧配置2组该型号铰链即可满足承重需求，若门板为金属材质或重量更大，可等间距增加铰链配置数量，铰链的转动阻尼经过调校，门板开启到任意角度都可以保持稳定停留，不会出现自动回弹关闭的情况，避免运维过程中门板晃动碰伤操作人员。不同于传统金属合页需要做表面镀锌、喷塑的防腐处理，这套尼龙材质的铰链组件本身具备耐弱酸弱碱腐蚀的能力，在化工车间、沿海高盐雾环境的户外柜体上使用时，不会出现生锈、镀层脱落的问题，长期使用也不会因为锈蚀导致门板开合不畅。

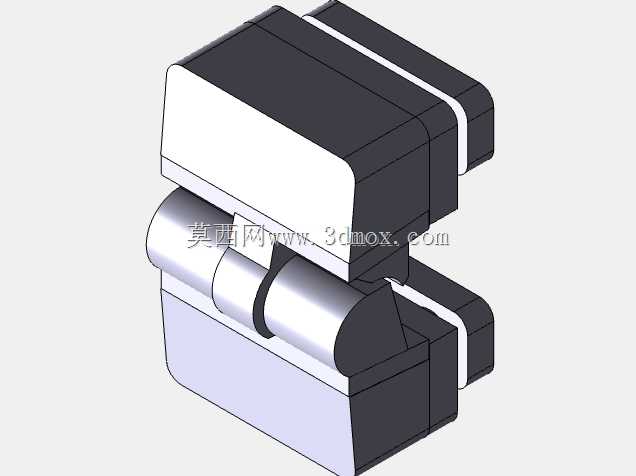

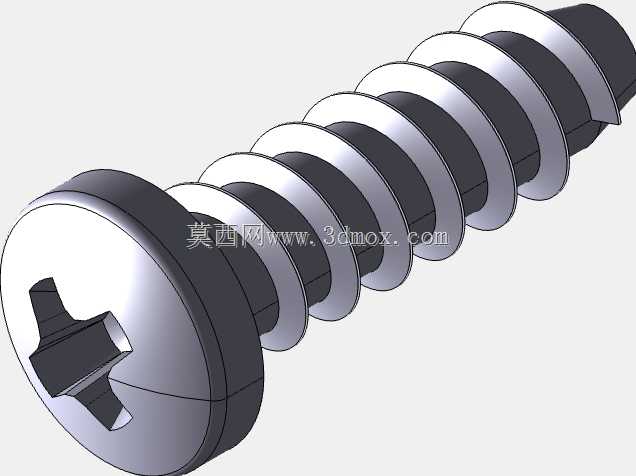

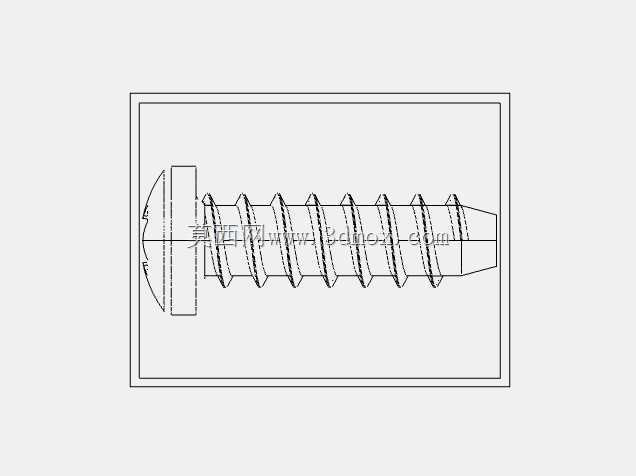

　　组件配套的螺丝采用304不锈钢材质，与尼龙铰链配合不会出现电化学腐蚀，整套组件的所有零件都做了圆角钝化处理，装配过程中不会划伤操作人员的手部，也不会刮破柜内布设的线缆绝缘层。在三维建模过程中，所有配合面都按照实际装配公差做了偏移处理，转动副的配合间隙完全匹配实际注塑件的公差范围，导入装配体后可以直接做开合运动仿真，验证门板开启过程中与柜体周边结构的干涉情况，也可以直接导出工程图用于生产加工的尺寸参考，不需要设计人员再重新测绘核对尺寸。
