折弯圆管结构电源变压器固定夹持件

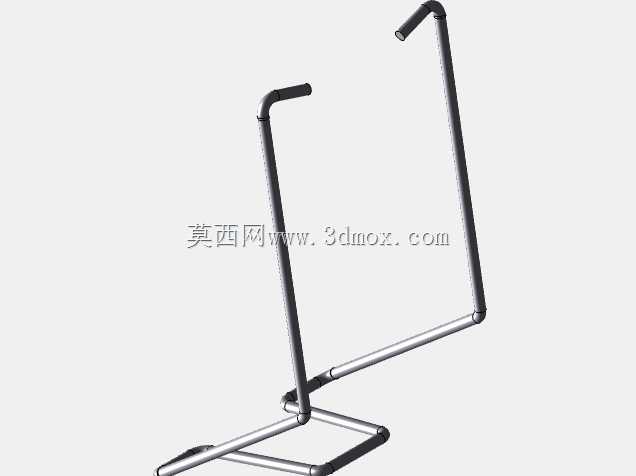

　　在低压配电、工业控制柜体的电源变压器安装环节，这类圆管折弯成型的固定夹持件是很容易被忽略但直接影响安装可靠性的小部件。很多现场安装的变压器固定件要么采用板材冲压成型，要么采用角码拼接，在需要避让变压器接线端子、预留散热间隙的安装场景里，这类一体折弯的圆管结构反而有独特的应用优势。从结构形态来看，整个零件采用等直径金属圆管经多次冷弯成型，没有额外的焊接拼接点，所有弯折位置都做了圆弧过渡处理，不存在尖锐的直角棱边，一方面能避免安装过程中划伤操作人员的手部、刮破变压器外层的绝缘包覆层，另一方面圆管自身的截面惯性矩在同等耗材重量下，比扁钢、角铁的抗形变能力更强，能在长期受变压器自重振动、柜体开合冲击的工况下保持结构形态稳定，不会出现板材固定件常见的弯折处应力开裂、固定点位偏移的问题。

　　从实际安装适配性来看，这个固定夹的两个向上延伸的弯折臂形成了半包围的限位空间，安装时不需要完全环抱变压器本体，只需要将两个臂体卡在变压器外壳预设的卡槽位置，底部的横向管段贴合安装基板表面，通过管卡或者焊接点位就能完成固定，相比全包围式的固定箍，这种结构预留了足够的接线操作空间，变压器一次侧、二次侧的接线端子完全暴露在操作视野内，后期检修更换接线时不需要拆卸整个固定结构，只需要松开接线端子就能完成操作，能大幅缩减现场运维的操作时间。底部的双层平行横管结构，是整个零件的受力承载段，两层平行管段之间的间距刚好匹配常规安装基板的加强筋高度，安装时横管可以卡在加强筋两侧，不需要额外做定位工装就能快速找准安装位置，避免固定后变压器出现横向滑移。

　　设计这类固定件的时候，首先要核算的是弯折位置的弯曲半径，圆管冷弯时如果弯曲半径小于管材直径的1.5倍，很容易出现管壁瘪陷、弯折处应力集中的问题，这个零件的所有弯折位置都采用了2倍管径的弯曲半径，弯折处的管壁厚度减薄率控制在10%以内，能保证长期受载下弯折位置不会出现裂纹。两个竖臂的高度设计也经过实际工况校核，高度刚好超过变压器本体的安装定位凸台3mm，既不会因为臂体过高导致柜体内部的安全电气间隙不足，也不会因为臂体过短无法形成有效限位，在变压器出现短时过载发热导致外壳轻微形变时，臂体的高度余量能保证固定结构不会脱开。两个竖臂顶端的小角度向内弯折段，是整个结构的防脱设计，安装到位后顶端的弯折段刚好卡在变压器外壳的限位槽上方，即使固定螺丝出现轻微松动，变压器也不会从固定夹中向上脱出，能避免柜体内器件短路的风险。

　　从安装边界尺寸来看，整个固定夹的横向跨度适配常规100VA到300VA容量的小型电源变压器的安装孔距，不需要额外在安装基板上重新打孔，直接匹配变压器自带的安装定位尺寸就能完成装配。竖臂的外侧间距比变压器本体宽度小2mm，安装时依靠管材自身的微量弹性形变就能卡入变压器的定位位置，装配过程不需要额外的夹持工具，单人就能完成快速安装。整个零件的表面没有做额外的喷涂处理，保留了金属管材的原始导电性能，安装后能和变压器外壳、安装柜体形成等电位连接，不需要额外跨接接地导线，就能满足电气设备的接地防护要求，减少了现场安装的配件数量。在有振动工况的设备内部，比如机床控制柜、风机控制箱内的变压器安装，这类圆管结构的固定夹相比板材冲压件的阻尼性能更好，能吸收一部分变压器运行时产生的微幅振动，降低固定点位的疲劳载荷，延长整个固定结构的使用寿命。很多设计人员在做变压器安装结构时，往往只关注变压器本身的参数，忽略固定件的结构细节，实际上这类小部件的结构合理性，直接影响整个电气设备的长期运行可靠性，尤其是在户外柜体、移动设备上的电气安装场景，固定件的抗振、防脱性能甚至比变压器本身的参数更能影响设备的无故障运行时间。
