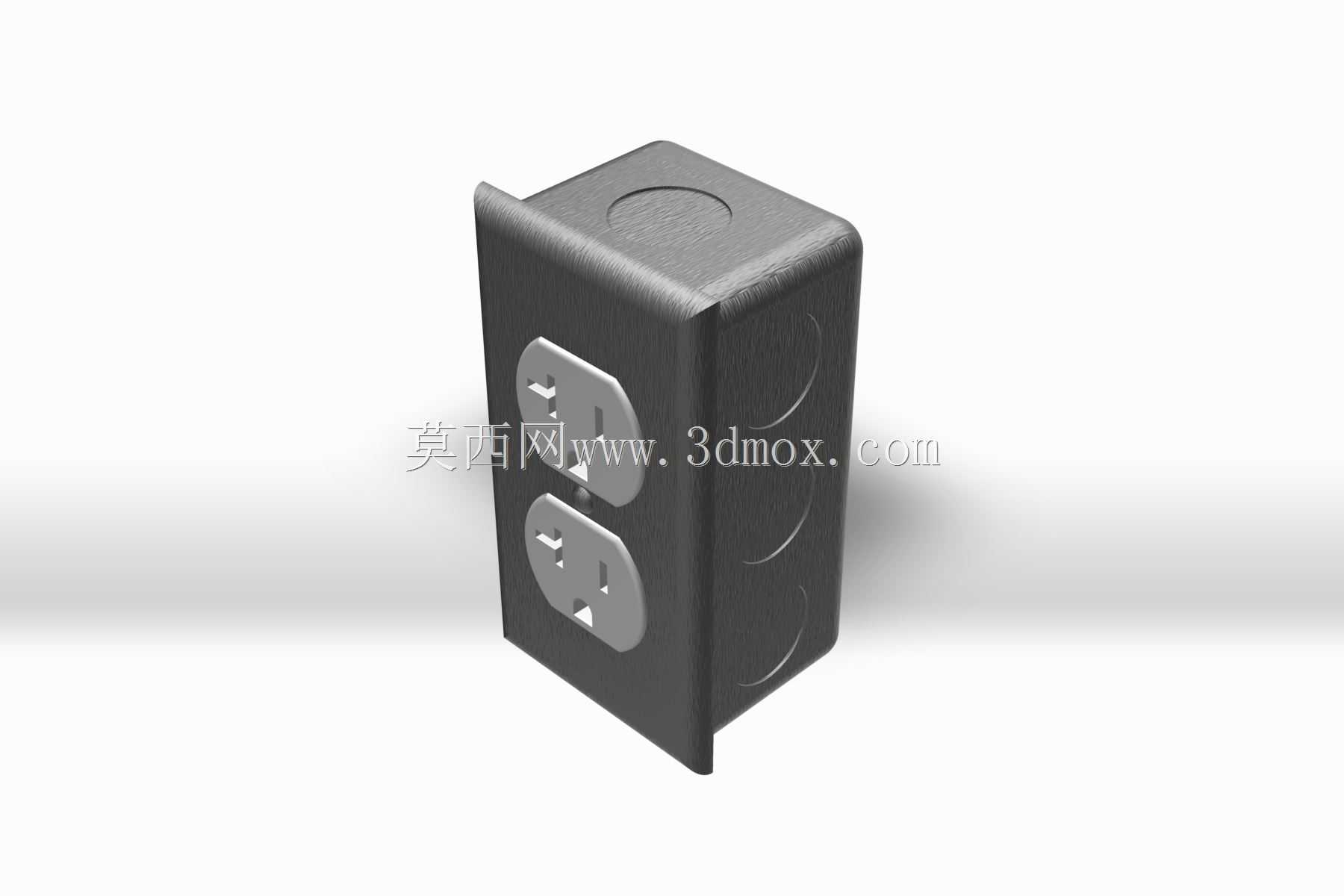

电气安装用金属接线防护壳体结构

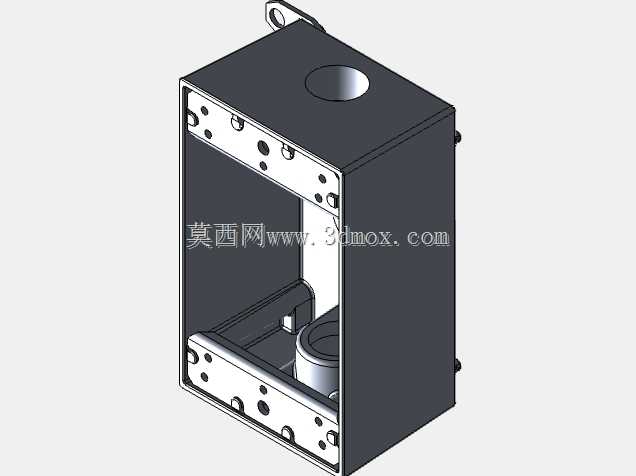

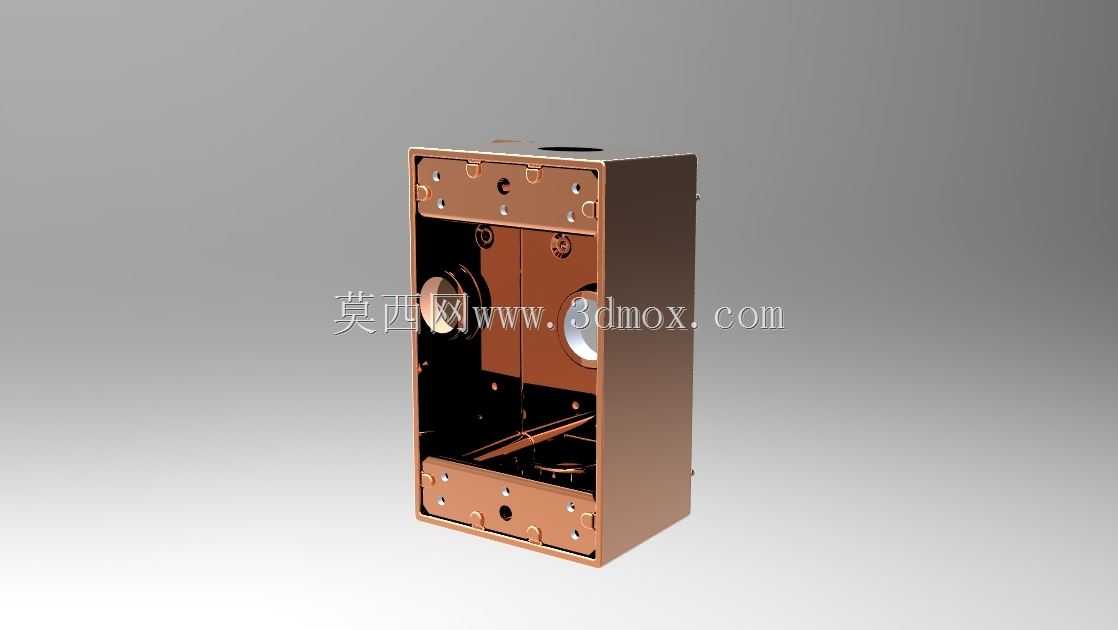

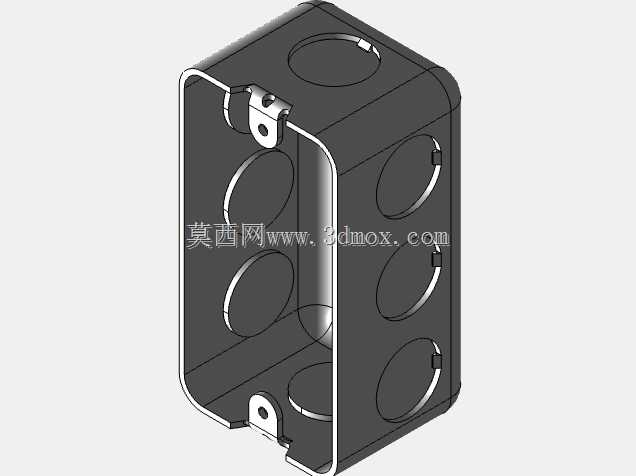

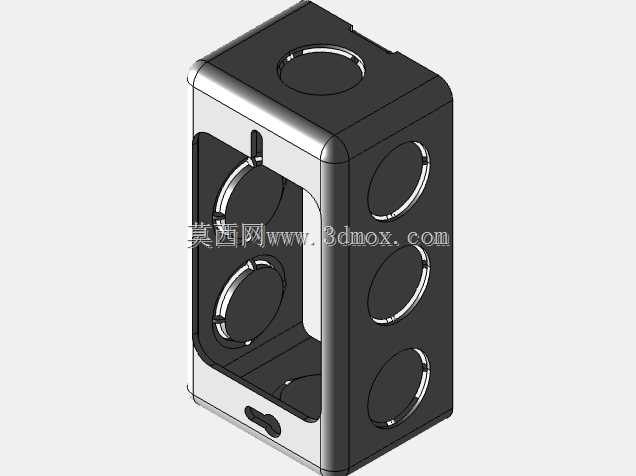

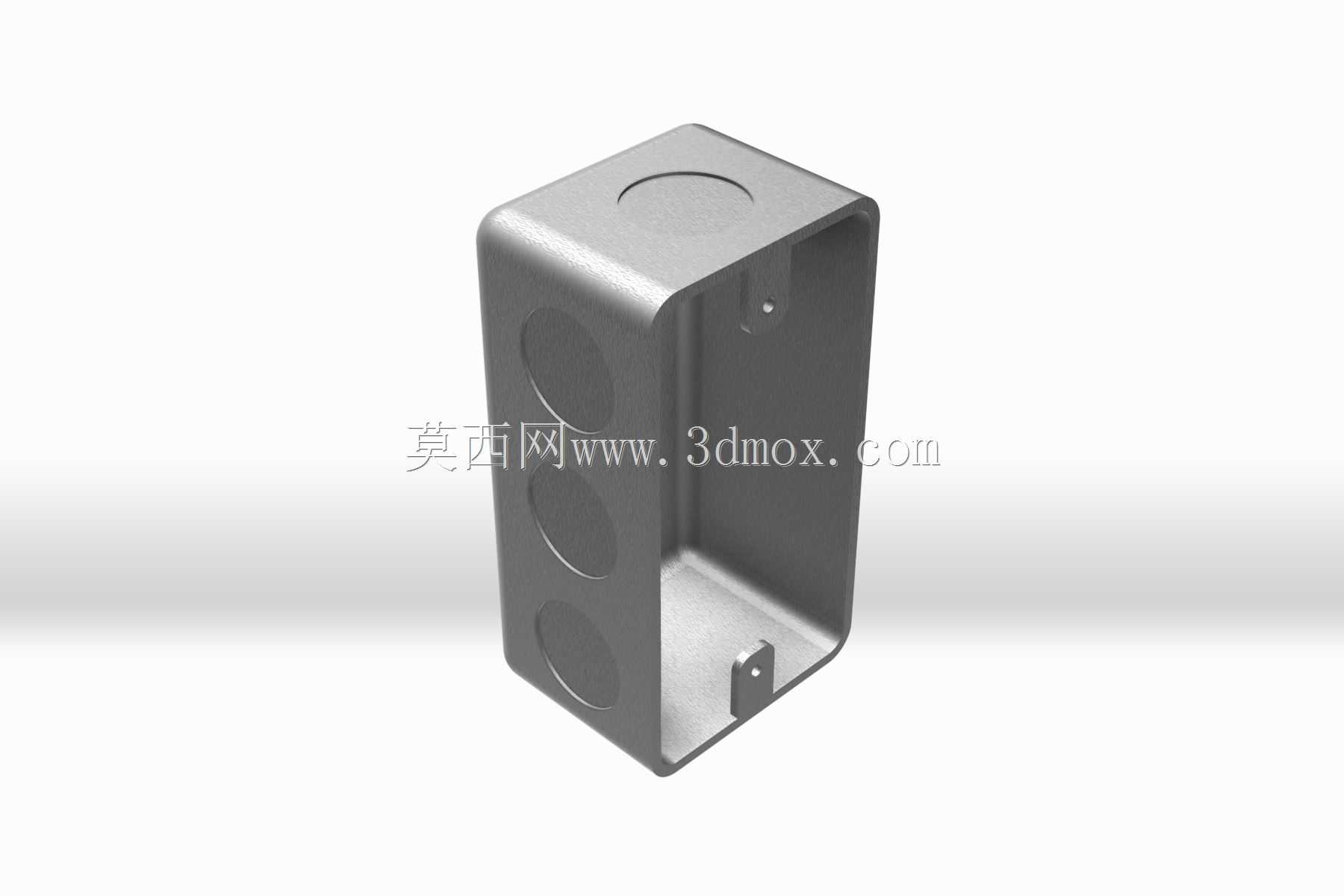

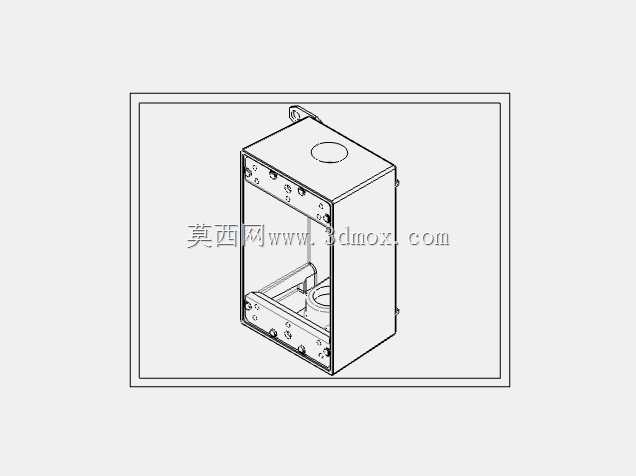

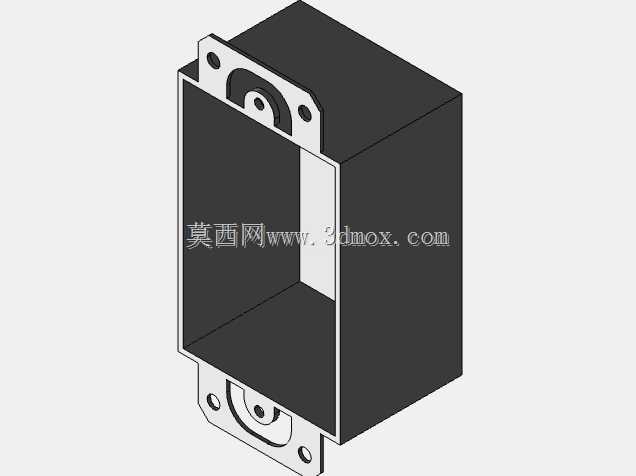

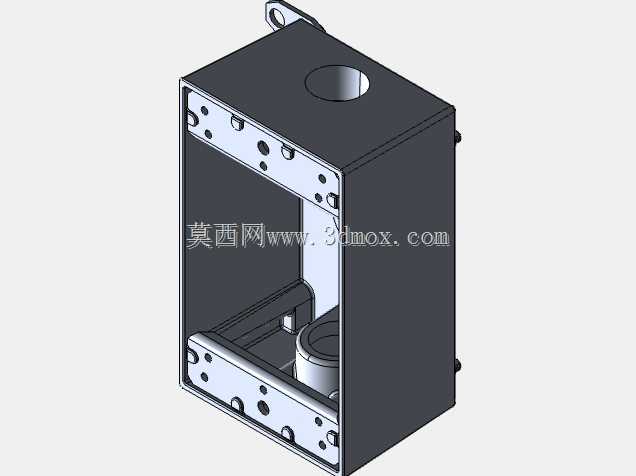

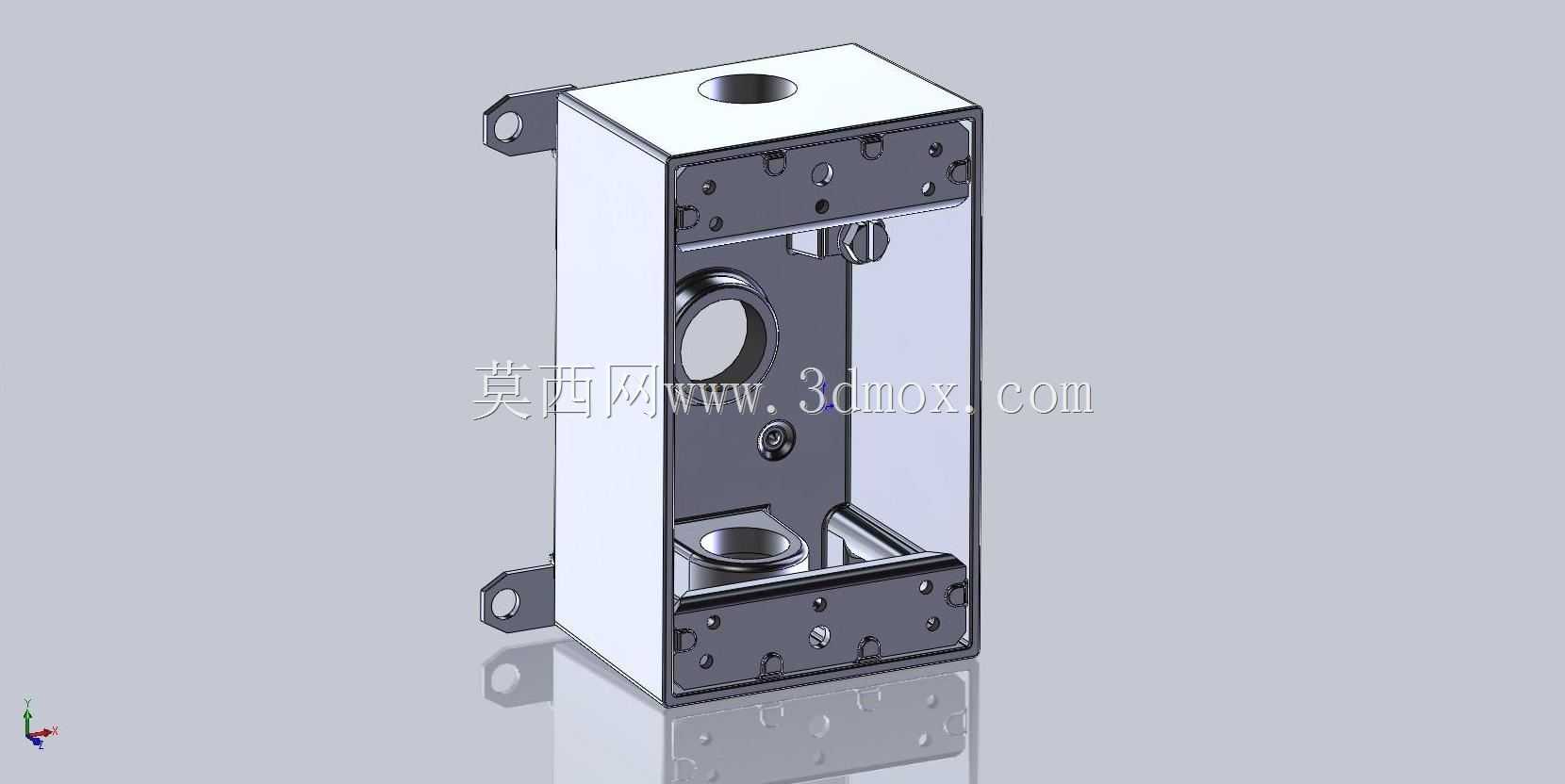

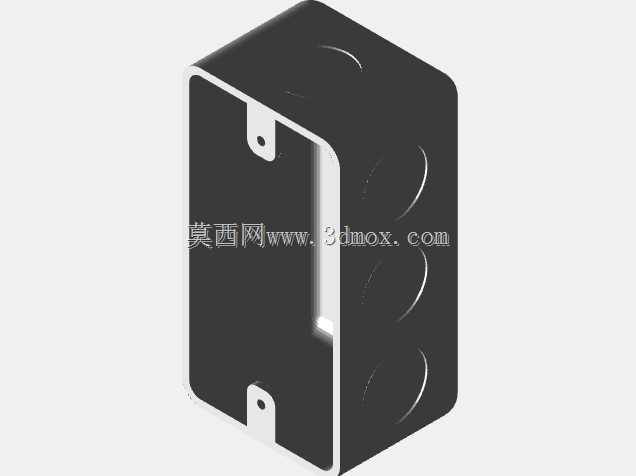

　　从结构设计来看，该壳体采用一体折弯成型的钣金结构，整体为敞口式U型槽结构，侧壁预留三个等距排布的圆形穿线孔，可适配不同规格的电缆护线套安装，满足多回路线缆的进出线需求，穿线孔的孔径按照常规低压控制电缆的外径范围设计，能够兼容16平方及以下的多芯铜缆穿入，孔位边缘做了钝化翻边处理，避免穿线时割破电缆绝缘层。壳体顶部预留的圆形沉台结构，用于安装接地标识牌或者临时的封堵盖，当顶部不需要穿线时可直接封堵，防止杂物从上方落入壳体内。在低压配电、工业设备电气布线的现场施工场景中，这类金属防护壳体是终端电气安装环节的常用基础构件，主要用于电源变压器次级输出侧的接线转接、线路分线以及局部电气元件的防护安装，适配工业控制柜内部、设备侧壁安装、建筑电气竖井内的明装固定场景，能够为裸露的接线端子、分线接头提供物理防护，避免施工过程中异物触碰接线端造成短路，同时也能减少粉尘、水汽对接线部位的侵蚀，提升低压电气回路的运行可靠性。

　　壳体敞口侧的两个折弯边处预留了带安装孔的固定耳片，耳片与壳体主体一体折弯成型，无需额外焊接固定件，安装孔位的中心距按照常规电气安装的孔距标准设置，可直接用自攻螺丝或者膨胀螺栓固定在安装基面，也可配合导轨卡扣实现DIN标准导轨的快速卡装，适配不同的安装场景需求。在实际选型应用时，需要注意壳体的内部净空尺寸，其内部宽度要满足接线端子排的安装宽度要求，深度要能够容纳线缆弯曲半径以及接线后的端子突出高度，避免安装盖板时出现压线、挤线的问题；侧壁穿线孔的位置要对应现场布线的线缆走向，减少线缆的过度弯折，降低布线施工的难度。

　　壳体的板材厚度根据安装场景的防护需求选择，常规工业场景下采用1.2mm厚度的冷轧钢板即可满足结构强度要求，若用于有振动冲击的设备配套场景，可适当增加板材厚度至1.5mm，同时在固定耳片处增加加强筋结构，避免长期振动导致固定孔开裂。设计这类壳体时，首先要明确适配的变压器容量对应的接线回路数量，以此确定壳体的长度以及侧壁穿线孔的数量，穿线孔的间距要保证相邻护线套安装后不会出现干涉，预留足够的扳手操作空间；其次要考虑安装基面的平整度，壳体的折弯公差要控制在合理范围内，保证固定后壳体不会出现翘曲变形，避免后续配套盖板安装时出现缝隙过大的问题。

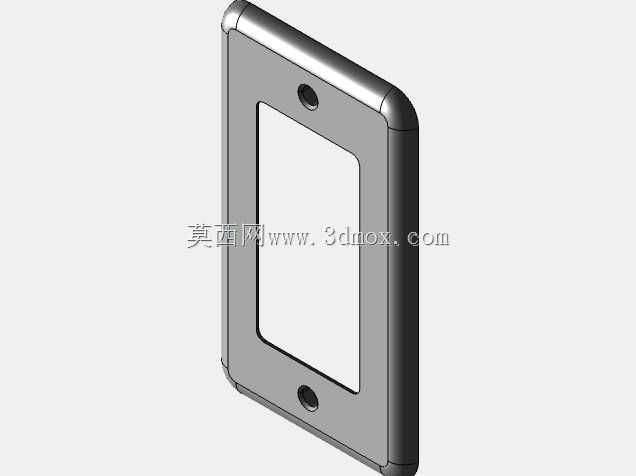

　　壳体内部的边角处做了圆角过渡处理，没有尖锐的毛刺，防止施工人员接线时划伤手部，同时也避免线缆绝缘层被边角划破。在电气安装施工过程中，这类壳体通常先完成基面固定，再将进出线缆从对应穿线孔穿入壳体内，完成端子压接、线路分接后，再配套对应的盖板完成封闭，盖板可根据需求选择金属盖板或者透明塑料盖板，透明盖板可在不打开壳体的情况下观察内部接线状态，方便日常巡检。需要注意的是，壳体的接地连接要可靠，固定耳片处预留了接地接线位，安装时要将壳体的接地端与整个电气系统的接地网可靠连接，避免壳体因线路绝缘破损带电时引发触电风险。另外，壳体的表面处理通常采用静电喷塑或者镀锌处理，提升其防腐蚀能力，适配潮湿、多粉尘的工业现场环境，延长构件的使用寿命。在三维建模过程中，这类钣金结构要准确还原折弯系数，保证展开下料后的尺寸精度，避免生产时出现折弯后尺寸超差的问题，穿线孔的位置度公差要控制在±0.2mm以内，确保护线套能够顺利安装，固定耳片的安装孔同轴度要满足安装要求，避免现场安装时出现孔位错位无法固定的问题。
