可折叠堆叠式金属笼托盘仓储结构设计

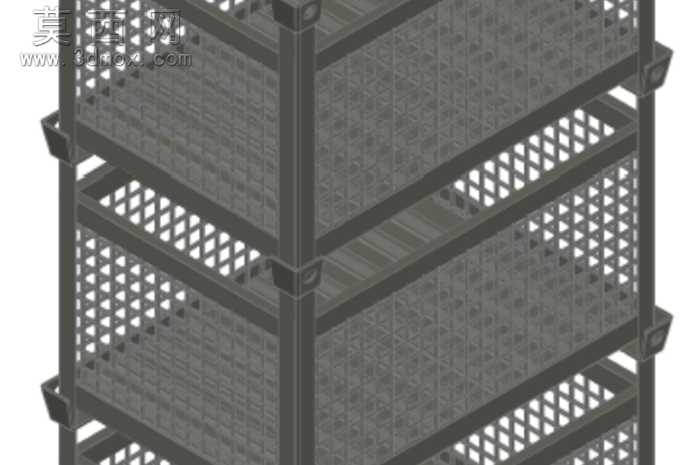

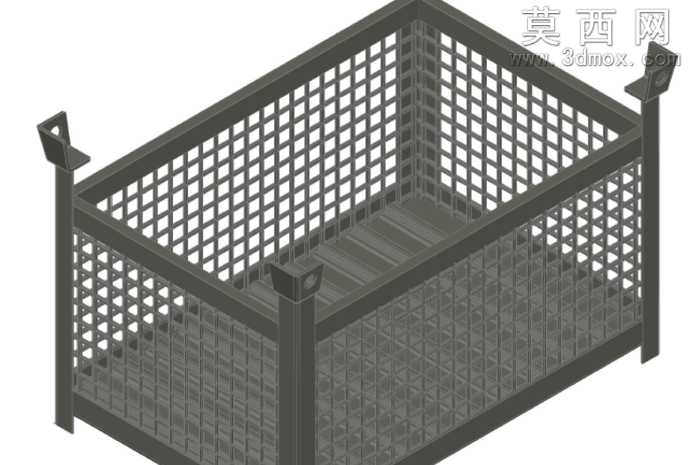

本作品为可折叠笼托盘的三维结构设计，建模阶段采用参数化特征建模方式完成整体搭建，首先以等边角钢作为主支撑立柱的基础型材，通过拉伸凸台命令生成四根垂直主立柱的实体结构，在立柱的上下端对应位置分别设计嵌套式定位卡扣结构，通过切除拉伸生成卡扣的凹凸配合面，保证多层堆叠时上下层笼托盘能够精准对位，不会发生横向滑移偏移。笼身的围板部分采用网格镂空结构设计，通过线性阵列命令生成均匀排布的菱形网孔，既保证围板具备足够的结构强度承载散状物料，又能够有效减轻整体自重，同时镂空结构可实现存储过程中的通风透气，也便于作业人员从外部直接观察内部物料的存储状态。每层托盘的承载底板采用加厚钢板折弯成型，通过焊接约束特征模拟实际生产中的焊接连接工艺，将底板与底部支撑横梁牢固结合，底部横梁采用矩形管型材，通过等距阵列排布保证底板受力均匀，避免重载情况下出现底板凹陷变形。折叠结构设计在笼身的侧围连接处，采用隐藏式合页铰接结构，在空载状态下可将四周围板向内折叠放倒，大幅降低空箱存储与返程运输时的空间占用率，折叠后整体高度仅为展开状态的五分之一，有效提升物流周转效率。材质配置上整体构件统一赋予冷轧钢材质，调整金属材质的粗糙度与反射参数，还原金属仓储设备的哑光磨砂质感，对卡扣、合页等活动连接部件单独赋予合金耐磨材质，突出关键受力部件的材质差异。渲染阶段采用正交视角展示三层堆叠的使用状态，通过环境光遮蔽效果突出结构的层级关系，清晰展现网孔结构、立柱卡扣、折叠铰接点的细节设计。整体设计围绕仓储物料密闭存储、多层堆叠、可折叠回收的核心需求，在结构强度、空间利用率、操作便捷性之间实现平衡，所有连接部位均做圆角过渡处理，避免尖锐边角造成作业划伤，符合仓储物流设备的安全设计规范，可直接用于生产加工的结构参考与物流方案的模拟演示。
