绝缘环形冷压接线端子结构设计

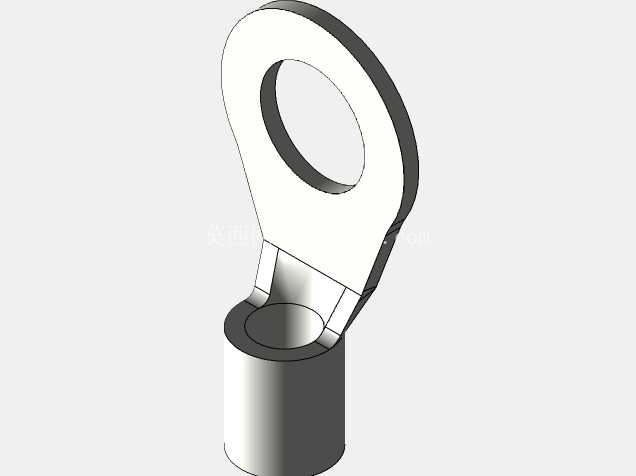

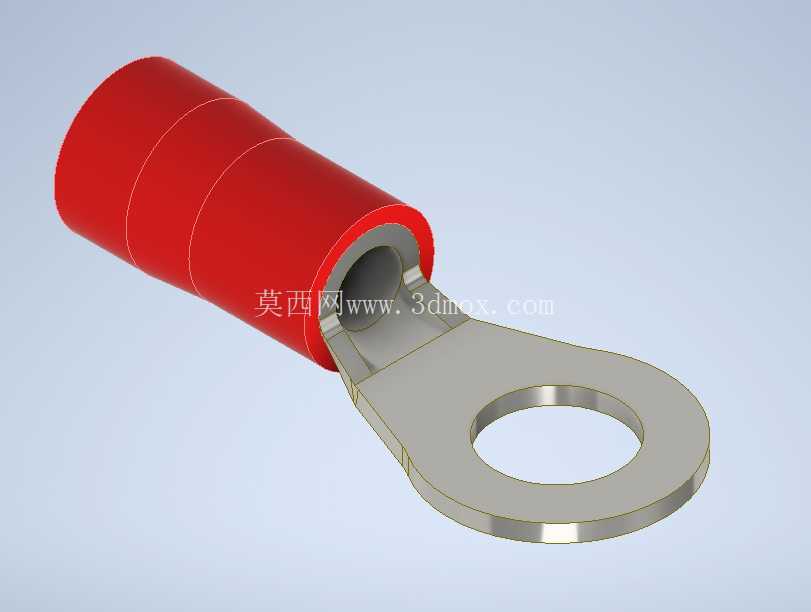

　　在低压电气布线、电控柜装配、家电内部接线、汽车线束加工等场景里，绝缘环形冷压端子是导线端部连接最常用的连接件之一，这类端子的核心作用是实现导线与接线柱、螺栓固定点位之间的可靠电气连接与机械固定，避免多股导线散丝、虚接、接触电阻过大引发的发热、打火甚至线路脱落故障。这款环形绝缘端子的设计，首先从连接可靠性出发，导电部分采用T2紫铜基材冲压成型，接触环面做了平整化处理，保证与接线座、螺栓垫片的贴合面积最大化，降低接触电阻；尾部的导线压接区分成线芯压接段与绝缘层压接段两个独立区域，压接时线芯段直接咬合剥除绝缘层的铜导线，实现导电通路，绝缘层压接段则咬合导线外层的PVC或橡胶绝缘皮，分担导线受到的拉拽力，避免外力直接作用在线芯压接位置导致断线、脱头。外层的绝缘护套采用硬质阻燃PVC注塑成型，护套呈阶梯锥状结构，靠近压接端的直径更大，能够完全包裹住铜质压接筒的全部外露部分，尾部的缩口结构在压接完成后会紧密贴合导线绝缘层外表面，既可以防止手指误触带电的铜件造成触电风险，也能阻挡灰尘、水汽进入压接位置，延缓铜件氧化，同时不同颜色的绝缘护套可以直接对应不同的导线线径规格，现场布线时无需额外测量就能快速匹配，降低装配出错概率。

　　从安装边界来看，这款端子的环形连接孔适配M8规格的固定螺栓，环片的外径尺寸控制在螺栓垫片的覆盖范围内，安装时不会出现垫片压不住环片、或者环片过大与相邻接线点位干涉的问题；压接筒的内径适配8AWG左右的多股铜导线，压接完成后整体的轴向长度不会超出常规接线座的预留空间，护套的最大外径也满足相邻端子并排安装时的电气间隙要求，不会出现不同相位端子之间的绝缘距离不足问题。设计过程中需要重点控制几个关键尺寸的公差：首先是环形内孔的直径公差，过大的话会导致螺栓穿入后端子晃动，拧紧螺栓时环片容易偏移，造成有效接触面积不足；过小则会导致现场安装时螺栓无法顺利穿入，影响装配效率。

　　其次是压接筒的壁厚，壁厚过薄会导致压接后铜件开裂，机械拉脱力达不到要求，壁厚过厚则会导致压接时变形不足，导线与铜筒之间的咬合力不够，容易出现松脱。绝缘护套与铜件之间的配合也需要做过盈设计，保证护套不会在装配、拉扯过程中从铜件上脱落，同时护套的内壁要做防滑筋结构，进一步提升护套与铜件、导线之间的摩擦力。在实际选型应用中，这类端子需要匹配对应规格的冷压钳进行压接，压接位置要精准落在线芯压接区的中心，压接后的六边形压痕要均匀对称，不能出现偏压、压裂护套的情况；安装到接线柱上时，需要搭配平垫片与弹簧垫片，螺栓拧紧力矩要符合对应规格的扭矩要求，力矩过大会压裂环片或者导致螺栓滑牙，力矩过小则会导致接触压力不足，长期运行后因为热胀冷缩出现松动。

　　不同于裸露的环形端子，带绝缘护套的款式不需要额外套绝缘套管，装配效率更高，在批量布线的生产线、电控柜集成车间里应用占比很高，尤其是在有振动的工况下，比如设备内部的动力线连接、车载电器的接线点位，双段压接的结构能够更好地抵御振动带来的松动风险，绝缘护套也能避免因为线束晃动导致的铜件与周边金属构件短路。建模过程中需要还原压接区的预变形结构，绝缘护套的锥度过渡要平滑，不能出现应力集中的尖角，避免实际注塑生产时出现填充不足、脱模困难的问题；环片与压接筒的连接过渡位置要做圆角处理，减少冲压成型时的材料应力，避免弯折位置出现裂纹，同时这个过渡区的弧度也要保证压接完成后不会因为应力回弹导致环片与压接筒之间出现角度偏差，影响安装时的贴合度。
