Wago222-413三极杠杆式导线接线端子

　　在低压配电、设备电控柜内部布线、楼宇照明线路接驳、小型工控装置的信号与动力线连接场景里，这类三极杠杆式接线端子的应用覆盖了从民用家装线端对接，到工业设备内部多股导线快速分接的各类需求，替代了传统需要拧动螺丝压紧导线的接线端子，也避免了绝缘胶带缠绕接驳带来的接触不良、绝缘老化脱落的隐患。从实际使用的角度看，这类端子的核心功能是实现三路独立导线的快速可靠压接，不需要额外的压接工具，只需要扳动对应极数的橙色操作杠杆，就能抬起内部的压接弹片，将剥去合适长度绝缘层的导线插入对应的接线孔位后，压下杠杆即可通过内部弹簧结构持续对导线施加稳定的压紧力，即便线路存在一定的振动，比如设备运行时的小幅震动、楼宇内管线传递的结构振动，也能保持稳定的接触压力，不会出现导线松脱、接触电阻变大引发的接头发热问题。

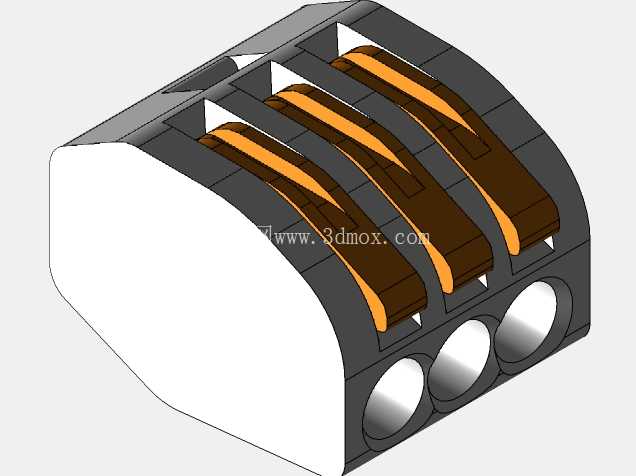

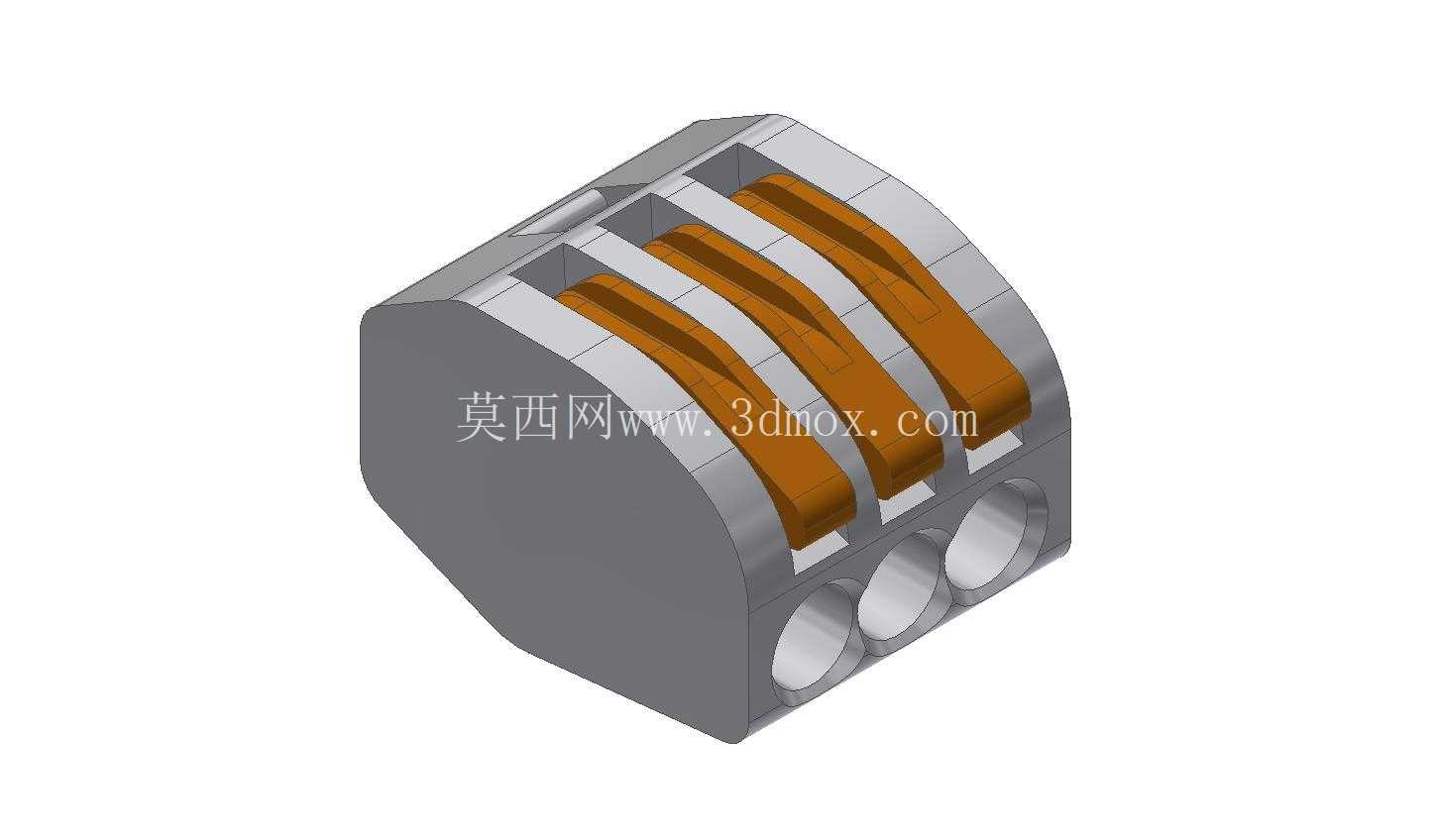

　　做三维建模的时候，首先要还原的是端子的实际操作逻辑与安装边界：整体外壳采用阻燃绝缘的工程塑料材质，外形做了切角处理，不是规整的长方体，靠近接线端的一侧做了圆弧过渡，避免安装时尖锐棱角划伤操作人员或者相邻导线的绝缘层；三个并排的橙色操作杠杆做了内凹的防滑弧度，手指扳动的时候不会打滑，杠杆和外壳的配合间隙控制在合理范围，既保证扳动时没有卡滞，也不会因为间隙过大进入灰尘影响内部弹片的动作。接线孔位在端子的端面，三个孔位等距排布，每个孔位的内径匹配对应线径的导线插入深度，建模时要严格控制孔位的同轴度，以及孔位到内部压接位置的深度尺寸，避免实际装配时导线插不到位导致压接面积不足。

　　从安装边界来看，这类端子不需要额外的导轨安装结构，属于直插式接线部件，整体的宽度、高度、深度尺寸要匹配紧凑布线的空间要求，相邻端子并排使用时，杠杆的操作空间不会互相干涉，扳动任意一个杠杆的时候不会碰到旁边的端子部件。内部的压接结构设计上，弹片的接触部位做了防滑的齿状结构，压接时可以咬入导线的线芯表层，增大接触摩擦力，同时保证接触面积足够，降低接触电阻；不同极性的接线腔之间做了绝缘隔断，避免不同导线之间出现爬电、短路的风险，隔断筋的厚度满足低压电气的绝缘安全要求，爬电距离符合低压电器的相关规范。

　　建模过程中还要考虑实际生产的工艺合理性：外壳的塑料件要做均匀的壁厚设计，避免壁厚差异过大导致注塑成型时出现缩痕、变形，所有的棱角位置都做了合适的圆角过渡，既提升塑料件的成型良率，也避免应力集中导致外壳开裂；橙色操作杠杆的材质和外壳一致，但是表面做了细微的纹理处理，提升操作时的触感辨识度，和灰色的本体形成明显的视觉区分，操作人员在光线不足的柜内布线时，也能快速找到操作位置。三个接线孔的入口处做了小的倒角导向，导线插入时不会被孔边的毛刺刮伤线芯或者绝缘层，即便是多股软线，也能顺利插入到压接位置，不会出现线丝散在孔外的情况。

　　从实际选型的角度，这类端子的压接范围覆盖了常用的照明线、控制线的线径，不管是单股硬线还是多股软线，都能实现可靠压接，不需要对导线做搪锡或者压接冷压端头的预处理，能大幅提升现场布线的效率，减少接线的工时。建模时还原的所有尺寸都要和实际装配需求匹配，比如杠杆扳动到抬起位置时的突出高度，要预留足够的手指操作空间，压下杠杆后，杠杆的上表面和端子本体的上表面基本齐平，不会额外占用布线空间，方便多根线束整理绑扎。端子本体的侧面没有多余的突出结构，多个端子紧密并排时也能贴合整齐，不会出现间隙过大浪费柜内安装空间的问题。
