立式多圈密封结构液体控制阀三维设计

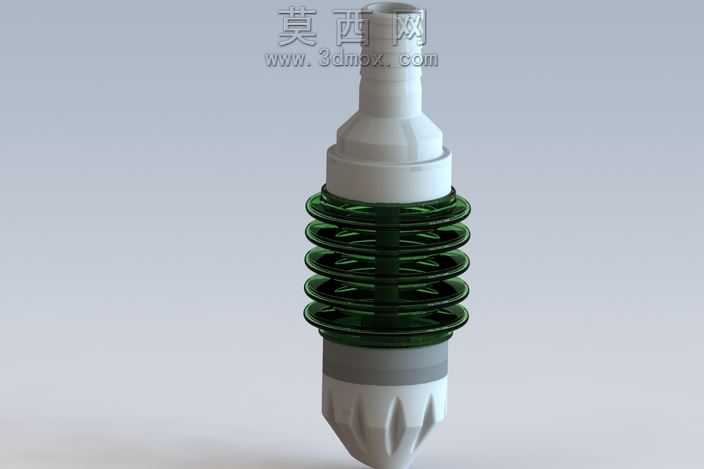

本作品为立式液体控制阀的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循自上而下的装配设计逻辑，从阀芯通流腔体、多层密封组件到端部接头的每一处结构都预留了可编辑参数，方便后续根据实际通径需求、工况压力参数调整尺寸规格。建模过程中严格把控各零件的装配约束关系，多层环形密封槽与密封件的配合间隙控制在工业设计合理公差范围内，既保证密封件装配后不会出现过度挤压形变，也能避免间隙过大导致的液体渗漏问题，上下端的快插接头结构做了防滑棱面设计，建模时特意还原了棱边的微小倒角，避免实际生产中出现应力集中的缺陷。渲染阶段采用物理级材质系统还原产品真实质感：上部接头部分赋予哑光白色工程塑料材质，调整材质的粗糙度参数模拟玻纤增强塑料的细微磨砂质感，多层环形密封组件赋予半透明深绿色橡胶材质，添加轻微的次表面散射参数还原橡胶材质的透光特性，下部阀尖部分做了分色材质处理，灰色密封段与白色导流段的材质粗糙度做了差异化区分，让不同功能区域的视觉区分度更清晰。场景布光采用三点布光逻辑，主光源从侧上方打亮阀体主体轮廓，辅光源补全暗部细节避免结构阴影死黑，顶部添加轮廓光勾勒密封件的环形边缘层次，最终渲染图清晰展现了阀体的整体比例与各部分结构特征。设计思路上，这款液体阀主打小通径流体管路的通断控制，多层环形密封结构相比传统单圈密封能承受更高的管路压力，同时立式同轴的结构设计能最大限度缩减安装占用空间，端部的快插结构无需额外紧固件即可完成管路对接，适合小型流体设备、实验室管路、民用输水设备等场景使用，建模时特意将所有密封件、接头、阀芯都做成独立可拆分的零件，方便后续做装配动画演示、工程图导出以及有限元受力分析，为后续的实物打样、开模生产提供完整的三维数据支撑。
