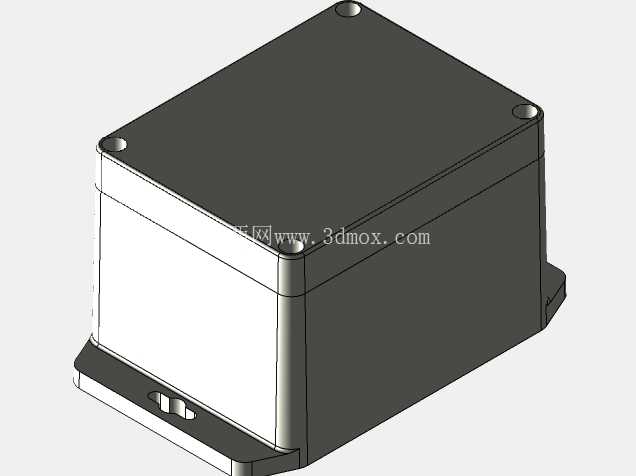

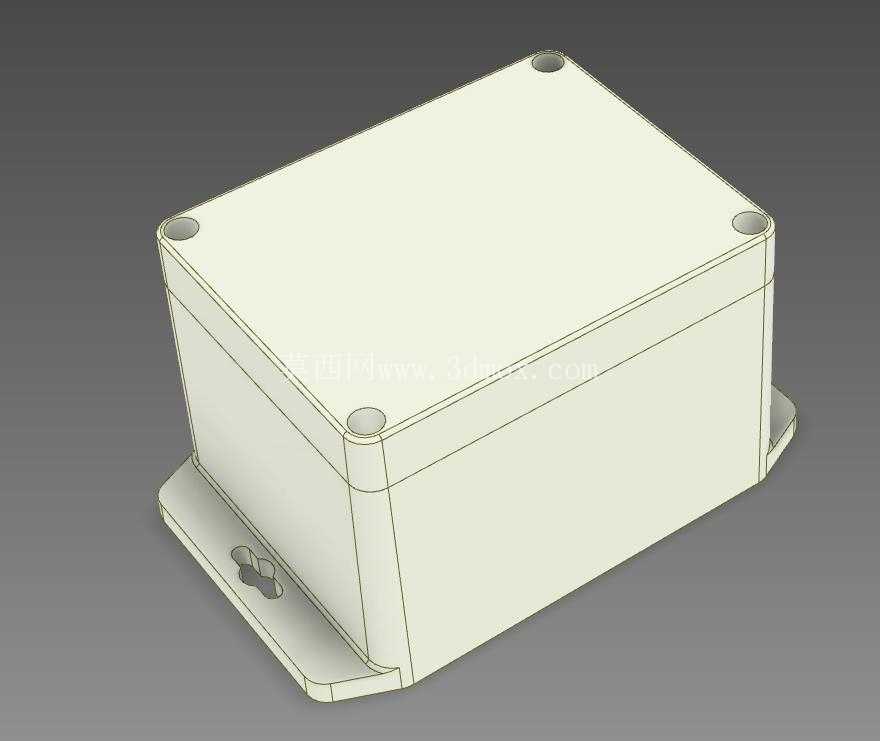

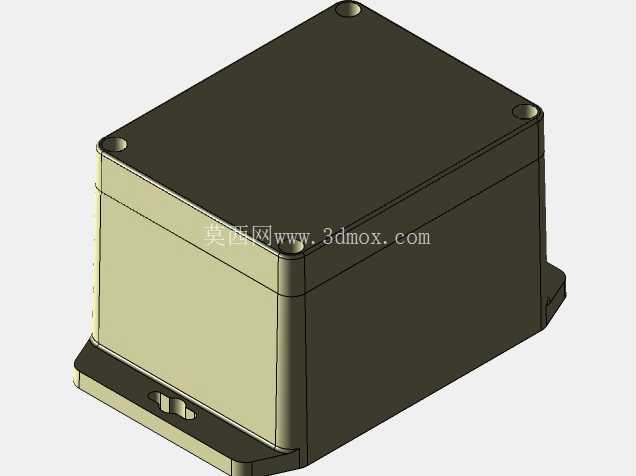

带法兰壁挂式IP67防护密封电气外壳

　　在户外电气布线、工业现场传感模块部署、潮湿工况控制单元安装这类场景里，外壳的防护等级与安装适配性往往是决定整套电气系统使用寿命的核心因素，这款带法兰的密封外壳正是针对这类高要求工况开发的结构件。从实际使用场景来看，它可以直接作为户外电源转接模块的防护壳体，也能容纳小型信号调理电路板、低压控制单元，在车间喷淋区域、户外露天设备旁、沿海高盐雾环境下都能为内部电气元件提供可靠的物理防护，避免粉尘侵入、潮气凝结带来的电路短路、触点氧化问题。

　　这款外壳的防护能力遵循IP67标准设计，壳体与上盖的配合面做了整圈密封槽结构，装配时配合对应截面的密封胶条压紧后，可完全阻隔外界粉尘进入壳体内部，同时能承受短时间浸水不出现渗漏，完全满足户外露天安装、日常冲洗清洁的工况防护需求。壳体材质选用聚碳酸酯注塑成型，相比普通ABS材质，聚碳酸酯的抗冲击强度更高，低温环境下不易脆裂，同时具备不错的耐候性，长期暴露在紫外线下也不会快速出现老化开裂的问题，浅灰色的壳体表面也能减少户外日照下的热量吸收，降低壳体内腔的温升幅度。

　　安装结构上，壳体底部一体延伸出带安装孔的法兰边，不需要额外搭配安装支架，就能直接通过膨胀螺丝或者机螺钉固定在墙面、设备安装立面、机架平面上，法兰边的安装孔位置做了局部加厚处理，拧紧螺丝时不会出现壳体开裂的问题，安装后整体结构稳固，能承受一定的振动冲击，适配工业现场设备运行时的振动工况。壳体的外形尺寸控制为长115mm、宽90mm、高80mm，这个尺寸边界刚好能容纳常规尺寸的小型PCB板、接线端子排，不会因为体积过大占用过多安装空间，也不会因为内部空间局促导致元件排布拥挤、走线困难。

　　壳体内部的设计也充分考虑了电气安装的实际需求，内表面一体铸有水平的PCB安装支架，支架上预留了对应的螺丝固定柱，不需要额外在壳体内打孔或者粘贴固定柱，就能直接将PCB板通过自攻螺丝固定在安装柱上，装配效率更高，同时固定柱的高度经过校准，能保证PCB板与壳体底部、上盖之间留出足够的安全间隙，避免元件与壳体接触造成短路，也给走线留出了充足的空间。上盖与底座采用四角螺丝固定的方式，四个固定孔位做了沉台设计，螺丝锁紧后头部不会突出壳体表面，既美观也能避免螺丝头部积灰积水，四个角的固定点均匀分布，能保证整圈密封面的压力均匀，不会出现局部密封不严的问题。

　　在实际选型使用时，这款外壳可以根据内部安装的元件类型灵活加工开孔，在壳体侧壁开设电缆防水接头的安装孔，配合格兰头就能实现线缆进出位置的密封，整体防护等级不会因为开孔受到明显影响。相比金属材质的防护外壳，这款聚碳酸酯外壳本身具备绝缘性能，不需要额外做内部绝缘处理，能降低内部元件与壳体接触导致的漏电风险，同时重量更轻，安装时对墙面或者安装面的承重要求更低，单人就能完成安装作业。对于结构设计从业者来说，这款外壳的安装法兰尺寸、内部安装柱位置、密封槽结构都具备很高的参考价值，在设计同类防护壳体时，可以直接参考其尺寸比例与结构布局，减少反复验证的周期；对于设备选型人员来说，明确的外形尺寸与安装边界、成熟的密封结构，能直接匹配现有项目的安装空间与防护需求，不需要重新开模定制外壳，大幅缩短项目的落地周期。
