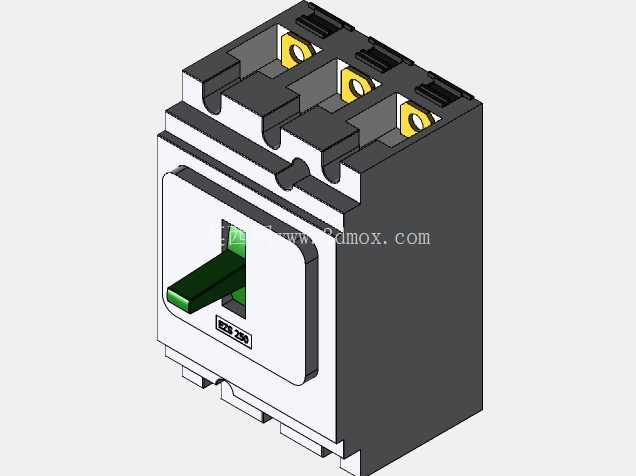

施耐德EZS250三极塑壳断路器三维结构

　　在低压配电系统的终端与分支回路设计中，塑壳断路器是承担过载、短路保护与线路分合控制的核心元件，这款三极结构的EZS系列250A规格断路器，主要面向工业厂房低压配电柜、车间动力配电箱、商业建筑配电竖井这类额定工作电流250A及以下的三相配电场景，可对三相异步电机、大功率加热设备、照明干线回路等负载提供可靠的保护，避免线路过载发热绝缘老化、短路故障引发的电弧与设备烧毁问题，同时支持带载情况下手动分合回路，满足设备检修、回路切换的日常操作需求。

　　从结构设计逻辑来看，这款断路器采用模块化的塑壳封装思路，外壳选用高强度阻燃热固性塑料压制成型，既能够保证分断短路电流时内部电弧不会外溢伤及操作人员，也能抵御日常使用中的粉尘、潮气侵入，适配工业现场相对复杂的使用环境。操作手柄设置在壳体正面居中位置，采用绿底黑边的配色设计，手柄的行程与卡位经过精准匹配，合闸、分闸、脱扣三个位置有清晰的手感反馈与状态区分，运维人员在现场巡检时可以快速判断断路器的工作状态，不需要额外加装状态指示装置。三个进线接线端子沿壳体上部等距排布，每个端子都配有独立的压线板与紧固螺钉空间，接线时可以适配对应线径的铜排或者多股铜芯电缆，端子之间设计有凸起的绝缘隔筋，避免不同相序的导线因为安装偏差、异物掉落引发相间短路。壳体下部的出线端结构与进线端对应，同时预留了标准的安装卡扣与固定孔位，能够兼容市面上主流的低压配电柜安装导轨与底板安装尺寸，不需要额外加工过渡安装板，减少现场安装的加工工作量。

　　建模过程中对断路器的安装边界做了精准还原，整体外形的长宽高尺寸完全匹配实物的安装公差要求，壳体侧面的散热筋结构、操作机构的联动间隙、端子的接线空间都按照1:1的比例复刻，结构设计人员在做配电柜的排布设计时，可以直接调用这个模型完成柜内的元件布局，校验不同元件之间的电气安全间隙、走线空间是否满足规范要求，避免出现实际安装时元件干涉、接线空间不足的问题。断路器的脱扣器模块内置在壳体中部的腔体内，模型还原了外部对应的调节窗口位置，方便设计人员在做二次回路设计时预留辅助触点、分励脱扣器等附件的安装空间，不需要后期对柜体结构做二次修改。

　　在实际工程选型应用中，这款250A三极塑壳断路器的分断能力能够满足常规工业配电场景的短路电流要求，相比框架式断路器体积更小，安装方式更灵活，相比小型断路器承载电流更大、分断能力更强，是二级配电回路中非常常用的保护元件。建模时对壳体的拼接缝、标识印刷位置、安装孔的中心距都做了细节还原，不仅可以用于配电设备的布局设计，也可以用于配电运维培训的演示模型，帮助新入行的运维人员快速熟悉断路器的外部结构与接线位置。需要注意的是，在柜内排布时，断路器的进线端需要预留足够的导线弯曲半径，出线端连接的铜排需要和壳体保持足够的安全距离，模型中还原的端子高度与接线空间，可以直接用于铜排走向的模拟设计，提前校验铜排加工的尺寸是否合理，减少现场铜排加工的返工率。另外，断路器操作手柄前方需要预留足够的操作空间，满足运维人员带绝缘手套操作时的活动范围，模型的正面轮廓尺寸可以直接用于柜内操作空间的校验，保证柜门关闭后手柄和柜门之间有足够的间隙，同时开门后操作手柄不会被柜内的走线槽、二次线遮挡。
